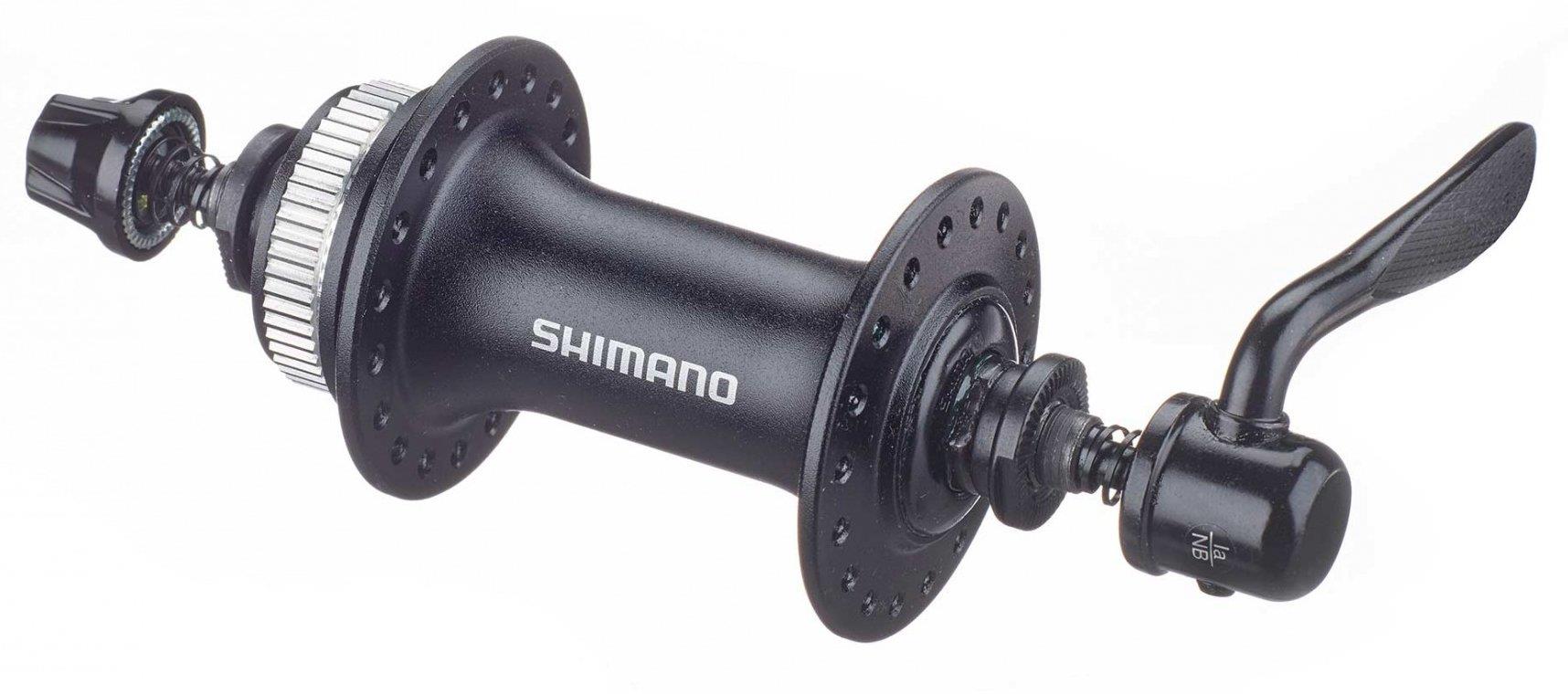

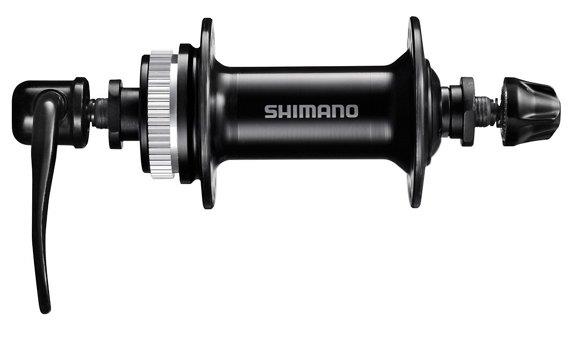

SHIMANO ACERA - FREEHUB VR-Nabe - CENTER LOCK - Scheibenbremse - Schnellspanner
Die SHIMANO ACERA HB-M3050 sind mit hochwertigen Dichtungen und einem anpassbaren Konuslagersystem ausgestattet. Kompatibel mit CENTER LOCK-Bremsscheiben und Schnellspanner-Ausfallenden.
FUNKTIONSMERKMALE
Zuverlässige Leistung im DauereinsatzEindringen von Schmutz wird verhindertHocheffektive DichtungEinstellbares Lagersystem (Konuslager)CENTER LOCK System für leichte Montage
Gruppe:
Acera
Modell:
HB-M3050
Rotoraufnahme:
Center-Lock
Lochkreisdurchmesser:
44 mm
Flanschdurchmesser Links/Rechts:
52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,5 mm
Achsbefestigungsmethode:
Schnellspanner
Einbaubreite:
100mm
Dichtung Nabe:
Schleifdichtung
Einsatzbereich:
MTB / Trekking
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung

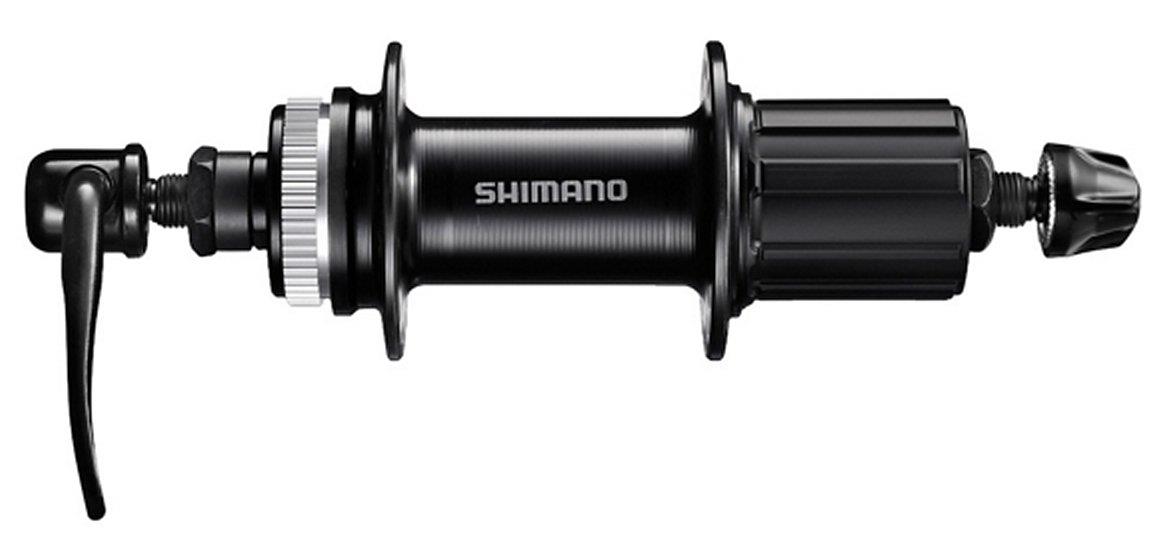

SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 135 mm Schnellspanner 8/9/10/11-fach HG
Robuste, leicht einstellbare und langlebige FREEHUB-Hinterradnabe für Scheibenbremsen
Funktionsmerkmale
Strapazierfähige, langlebige Leistungsfähigkeit
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Hochwertige Konstruktion verhindert Biegen der Achse
Einbaubreite: 135 mm
Optionale Bremsscheibenabdeckung
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-QC300-HM
Schaltstufen:
8/9/10/11-fach HG
Rotoraufnahme:
Center-Lock
Einbaubreite:
135mm (Schnellspanner)
Lochkreisdurchmesser links/rechts:
45 / 45 mm
Flanschdurchmesser links/rechts:
53,8 / 53,8 mm
Flanschabstand:
55,45 mm
Versatz:
7,45 mm
Dichtung:
Schleifdichtung
Nabenkörper:
Aluminium lackiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung

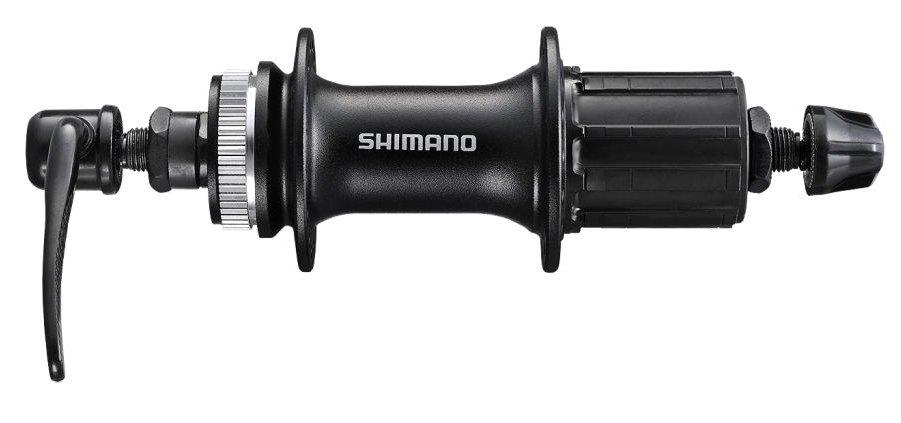

SHIMANO ACERA - FREEHUB HR-Nabe - CENTER LOCK - Scheibenbremse - Schnellspanner - 8/9/10-Gang
Die SHIMANO ACERA FH-M3050 sind mit hochwertigen Dichtungen und einem anpassbaren Konuslagersystem ausgestattet. Kompatibel mit CENTER LOCK-Bremsscheiben und Schnellspanner-Ausfallenden.
FUNKTIONSMERKMALE
Zuverlässige Leistung im DauereinsatzEindringen von Schmutz wird verhindertHocheffektive DichtungEinstellbares Lagersystem (Konuslager)CENTER LOCK System für leichte Montage
Gruppe:
Acera
Modell:
FH-M3050
Schaltstufen:
8/9/10-fach, 11-fach nur MTB
Rotoraufnahme:
Center-Lock
Lochkreisdurchmesser:
45 mm
Flanschdurchmesser Links/Rechts:
53,8 mm
Flanschabstand:
57,4 mm
Versatz:
6,6 mm
Achsbefestigungsmethode:
Schnellspanner
Einbaubreite:
135mm
Dichtung Nabe:
Schleifdichtung
Einrastung:
Sperrklinken-Verzahnung
Einsatzbereich:
MTB / Trekking
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung

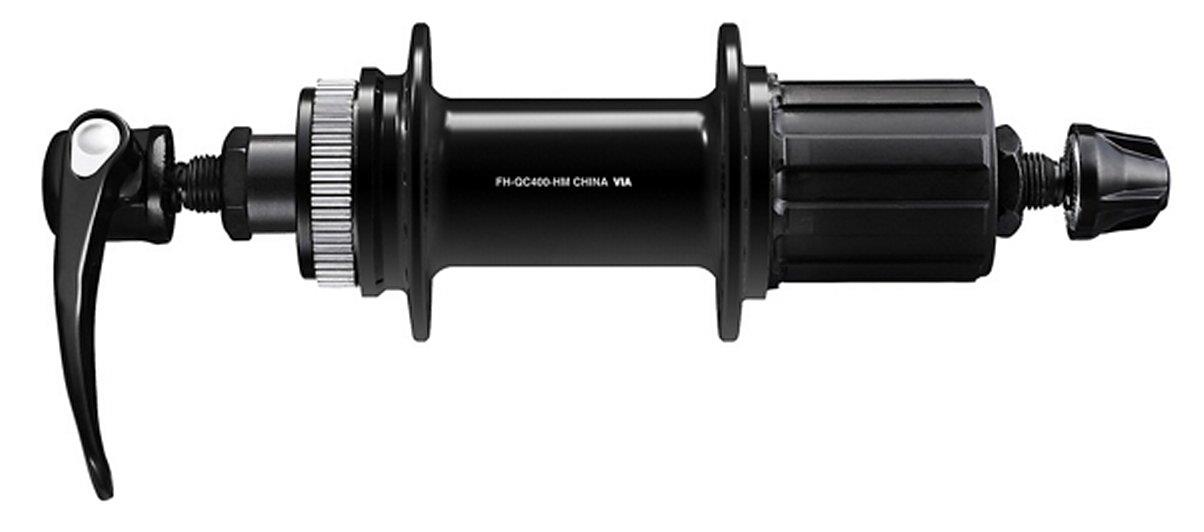

SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 135 mm Schnellspanner 8/9/10/11-fach HG
Zuverlässige SHIMANO FREEHUB-Hinterradnabe für Scheibenbremse mit hochwertigen Dichtungen für lange Lebensdauer
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Schnellspanner
Industrielager
Einbaubreite: 135 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-QC400-HM
Schaltstufen:
8/9/10/11-fach HG
Rotoraufnahme:
Center-Lock
Einbaubreite:
135mm (Schnellspanner)
Lochkreisdurchmesser links/rechts:
45 / 45 mm
Flanschdurchmesser links/rechts:
53,8 / 53,8 mm
Flanschabstand:
55,45 mm
Versatz:
7,45 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung
%

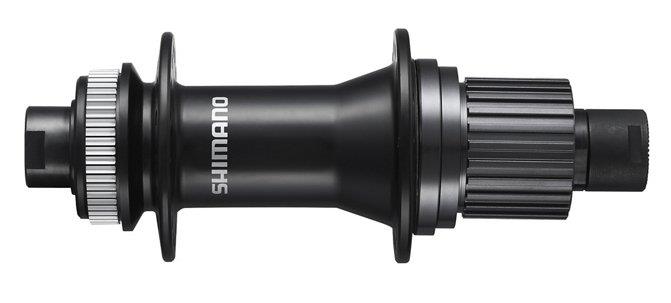

SHIMANO DEORE - FREEHUB HR-Nabe - MICRO SPLINE - CENTER LOCK - Scheibenbremse - 148x12 mm E-THRU Achse - 12-fach
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 12 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Ermöglicht besseres Handling für aggressives Fahren
148 mm Einbaubreite
Kleinerer Durchmesser des Freilaufkörpers für kleines 10-Zähne-Ritzel
Gruppe:
Ohne Gruppenbindung
Modell:
FH-MT410-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser:
links: 60mm rechts: 61 mm
Flanschdurchmesser:
links: 68,8mm rechts: 69,8 mm
Flanschabstand:
61,6 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium lackiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
E-Thru-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
SHIMANO ALIVIO - FREEHUB HR-Nabe - CENTER LOCK - Scheibenbremse - Schnellspanner - 8/9/10/11-Gang
Die SHIMANO ALIVIO FH-M4050 ist in den Farben Silver und Black erhältlich und ist dank des hochqualitativen Konuslagers und der Dichtungen äußerst haltbar. Kompatibel mit CENTER LOCK-Bremsscheiben und Schnellspanner-Ausfallenden.
FUNKTIONSMERKMALE
Hohe Langlebigkeit mit hochwertiger schmutzabweisender Dichtung
Einstellbares Lagersystem (Konuslager)
Schnellspannhebel aus Leichtmetall mit Gehäuse aus Stahl
CENTER LOCK System fu¨r leichte MontageFarboptionen: Black, Silver
Gruppe:
Alivio
Modell:
FH-M4050
Schaltstufen:
8/9/10-fach, 11-fach nur MTB
Rotoraufnahme:
Center-Lock
Lochkreisdurchmesser:
45 mm
Flanschdurchmesser Links/Rechts:
53,8 mm
Flanschabstand:
57,4 mm
Versatz:
6,6 mm
Achsbefestigungsmethode:
Schnellspanner
Einbaubreite:
135mm
Dichtung Nabe:
Labyrinth- und Schleifdichtung
Einrastung:
Sperrklinken-Verzahnung
Einsatzbereich:
MTB / Trekking
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung
%

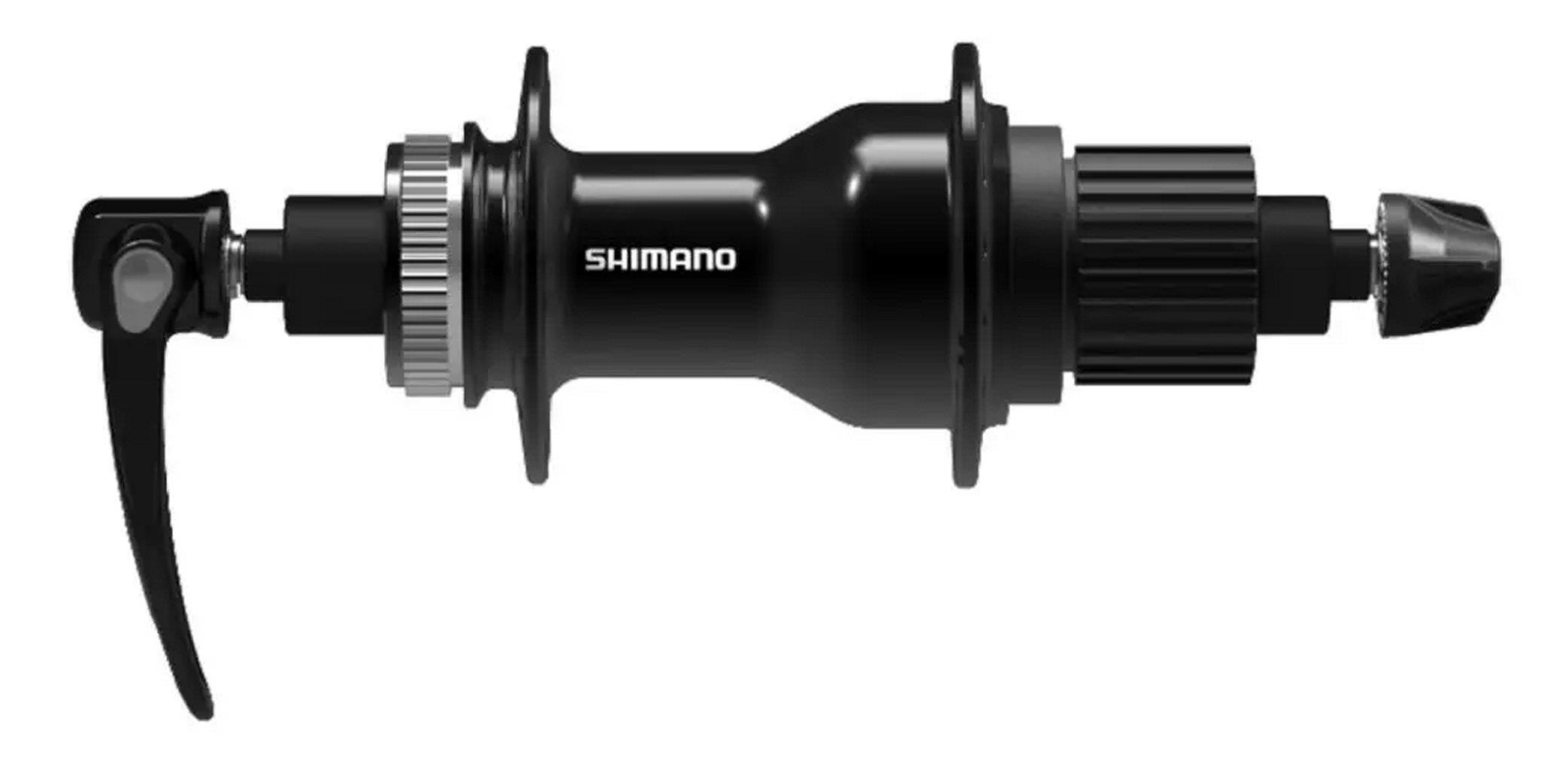

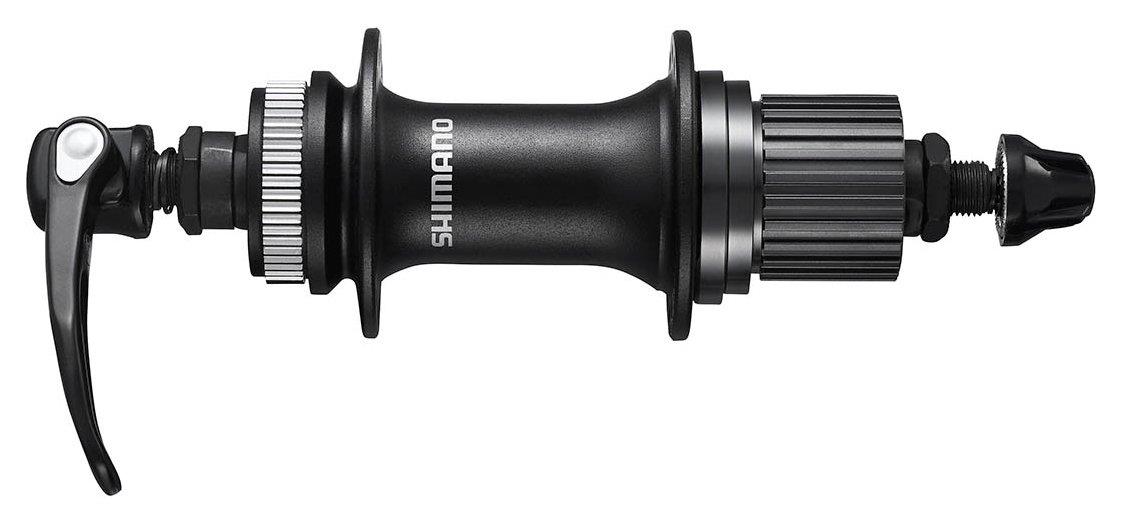

SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 135 mm Schnellspanner 12-fach MICRO SPLINE
Zuverlässige 12-fach FREEHUB Hinterradnabe für Scheibenbremse
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Schnellspanner
Labyrinth- und Schleifdichtung
Kleinerer Vielzahnprofil-Durchmesser für das kleinste Ritzel mit 10Z
Einbaubreite: 135 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-QC500-MS
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
135mm (Schnellspanner)
Lochkreisdurchmesser links/rechts:
50,5 / 51,5 mm
Flanschdurchmesser links/rechts:
59,3 / 60,3 mm
Flanschabstand:
55,45 mm
Versatz:
7,7 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Explosionszeichnung
%

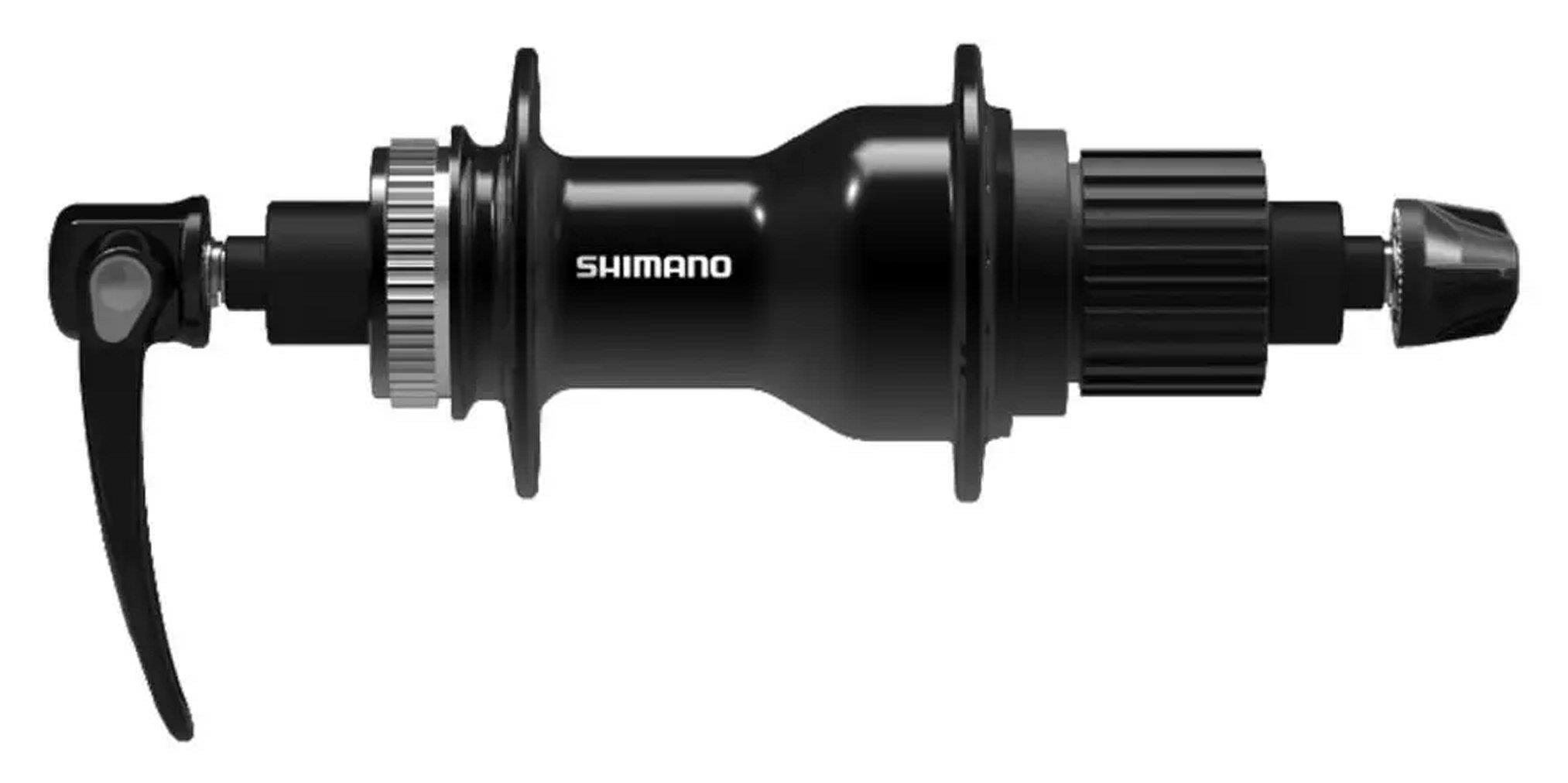

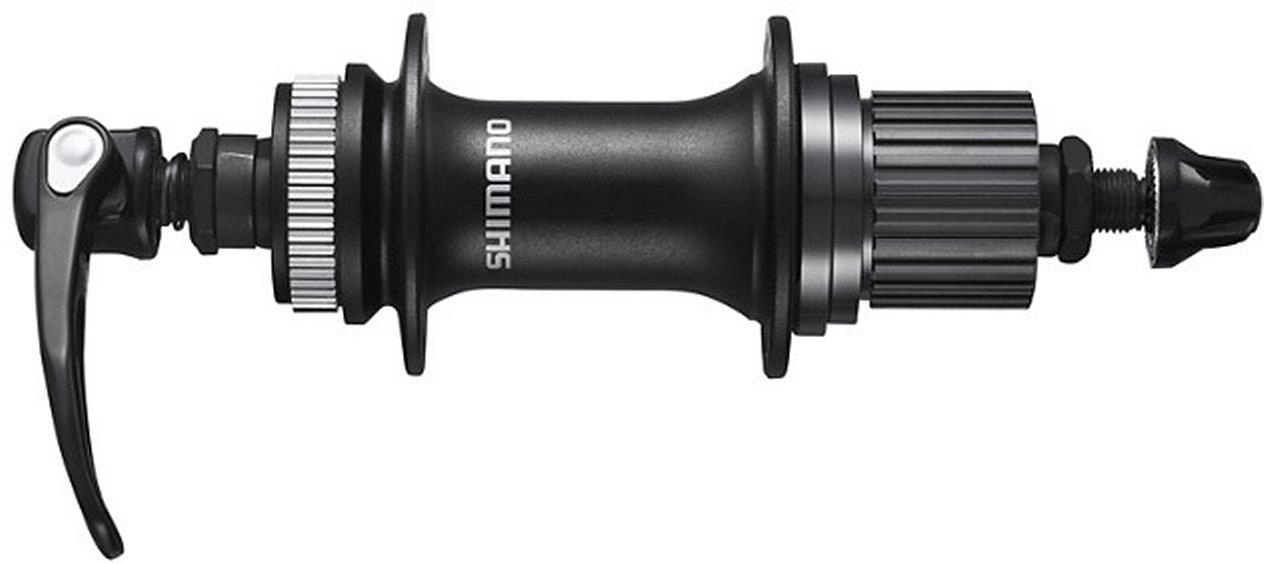

SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 141 mm Schnellspanner 12-fach MICRO SPLINE
Zuverlässige 12-fach FREEHUB Hinterradnabe für Scheibenbremse
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Schnellspanner
Labyrinth- und Schleifdichtung
Kleinerer Vielzahnprofil-Durchmesser für das kleinste Ritzel mit 10Z
Einbaubreite: 141 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-QC500-MS-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
141mm (Schnellspanner)
Lochkreisdurchmesser links/rechts:
50,5 / 51,5 mm
Flanschdurchmesser links/rechts:
59,3 / 60,3 mm
Flanschabstand:
61,45 mm
Versatz:
7,7 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Explosionszeichnung
SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 142x12 mm E-THRU Steckachse 8/9/10/11-fach HG
Steife und leichte FREEHUB Hinteradnabe für zuverlässige Trail-Performance
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 12 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Einbaubreite: 142 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-TC500-HM
Schaltstufen:
8/9/10/11-fach HG
Rotoraufnahme:
Center-Lock
Einbaubreite:
142mm (Steckachse)
Lochkreisdurchmesser links/rechts:
50,5 / 51,5 mm
Flanschdurchmesser links/rechts:
59,3 / 60,3 mm
Flanschabstand:
55,45 mm
Versatz:
7,7 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

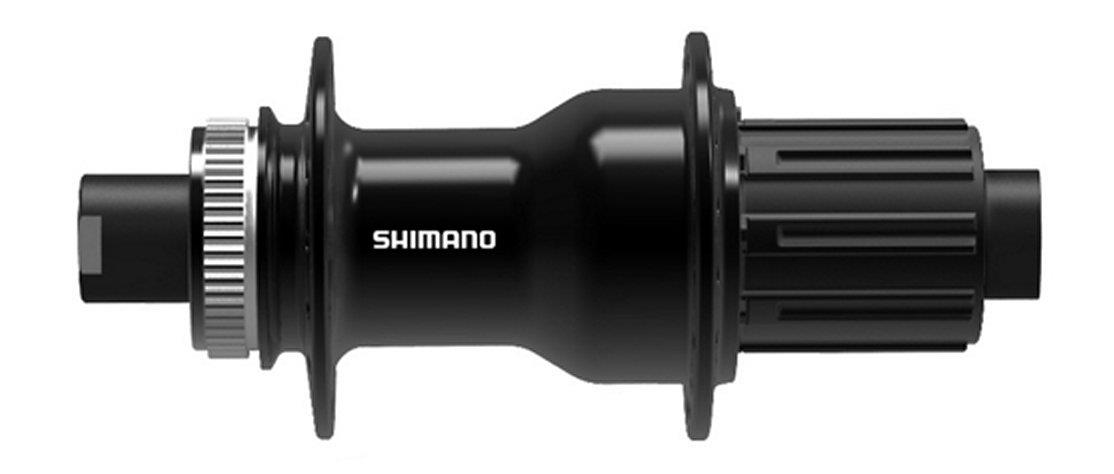

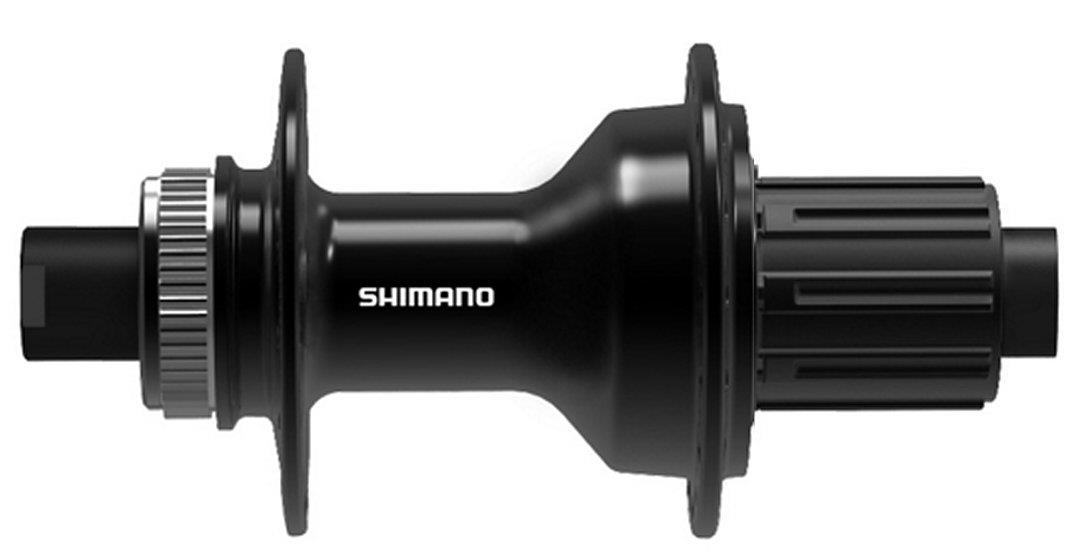

SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 148x12 mm E-THRU Steckachse 8/9/10/11-fach HG
Steife und leichte FREEHUB Hinteradnabe für zuverlässige Trail-Performance
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 12 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Einbaubreite: 148 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-TC500-HM-B
Schaltstufen:
8/9/10/11-fach HG
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser links/rechts:
50,5 / 51,5 mm
Flanschdurchmesser links/rechts:
59,3 / 60,3 mm
Flanschabstand:
61,45 mm
Versatz:
7,7 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

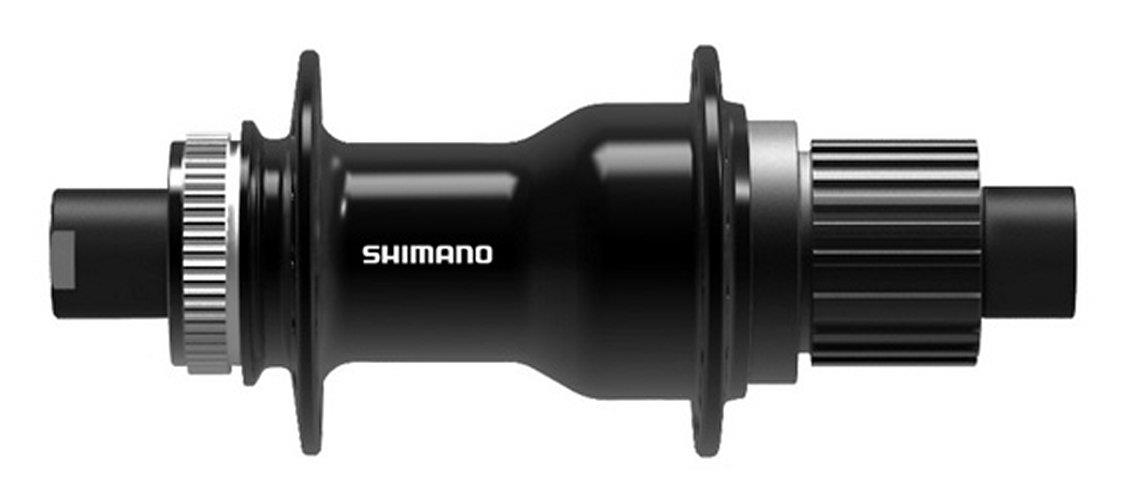

SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 142x12 mm E-THRU Steckachse 12-fach MICRO SPLINE
Steife und leichte FREEHUB Hinteradnabe für zuverlässige Trail-Performance
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 12 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Kleinerer Vielzahnprofil-Durchmesser für das kleinste Ritzel mit 10Z
Einbaubreite: 142 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-TC500-MS
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
142mm (Steckachse)
Lochkreisdurchmesser links/rechts:
50,5 / 51,5 mm
Flanschdurchmesser links/rechts:
59,3 / 60,3 mm
Flanschabstand:
55,45 mm
Versatz:
7,7 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 148x12 mm E-THRU Steckachse 12-fach MICRO SPLINE
Steife und leichte FREEHUB Hinteradnabe für zuverlässige Trail-Performance
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 12 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Kleinerer Vielzahnprofil-Durchmesser für das kleinste Ritzel mit 10Z
Einbaubreite: 148 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-TC500-MS-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser links/rechts:
50,5 / 51,5 mm
Flanschdurchmesser links/rechts:
59,3 / 60,3 mm
Flanschabstand:
61,45 mm
Versatz:
7,7 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
Schnelle und einfache Montage durch CENTER LOCK
Kompatibel mit 10Z Top-Weitbereichskassette
Gruppe:
Ohne Gruppenbindung
Modell:
FH-MT500
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
135mm (Schnellspannachse)
Lochkreisdurchmesser:
links: 61mm rechts: 61 mm
Flanschdurchmesser:
links: 69,8mm rechts: 69,8 mm
Flanschabstand:
55,17 mm
Versatz:
6,72 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
lnternal Grease Sleeve
Die Naben weisen innen liegende O-Ringe bzw. Fetthülsen auf, die die Schmierung erhalten und damit die Lebensdauer der Nabe erhöhen.
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Explosionszeichnung
Schnelle und einfache Montage durch CENTER LOCK
Kompatibel mit 10Z Top-Weitbereichskassette
Gruppe:
Ohne Gruppenbindung
Modell:
FH-MT500-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
141mm (Schnellspannachse)
Lochkreisdurchmesser:
links: 60mm rechts: 61 mm
Flanschdurchmesser:
links: 68,8mm rechts: 69,8 mm
Flanschabstand:
62,16 mm
Versatz:
6,6 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
lnternal Grease Sleeve
Die Naben weisen innen liegende O-Ringe bzw. Fetthülsen auf, die die Schmierung erhalten und damit die Lebensdauer der Nabe erhöhen.
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Explosionszeichnung
Schnelle und einfache Montage durch CENTER LOCK
Kompatibel mit 10Z Top-Weitbereichskassette
Gruppe:
Ohne Gruppenbindung
Modell:

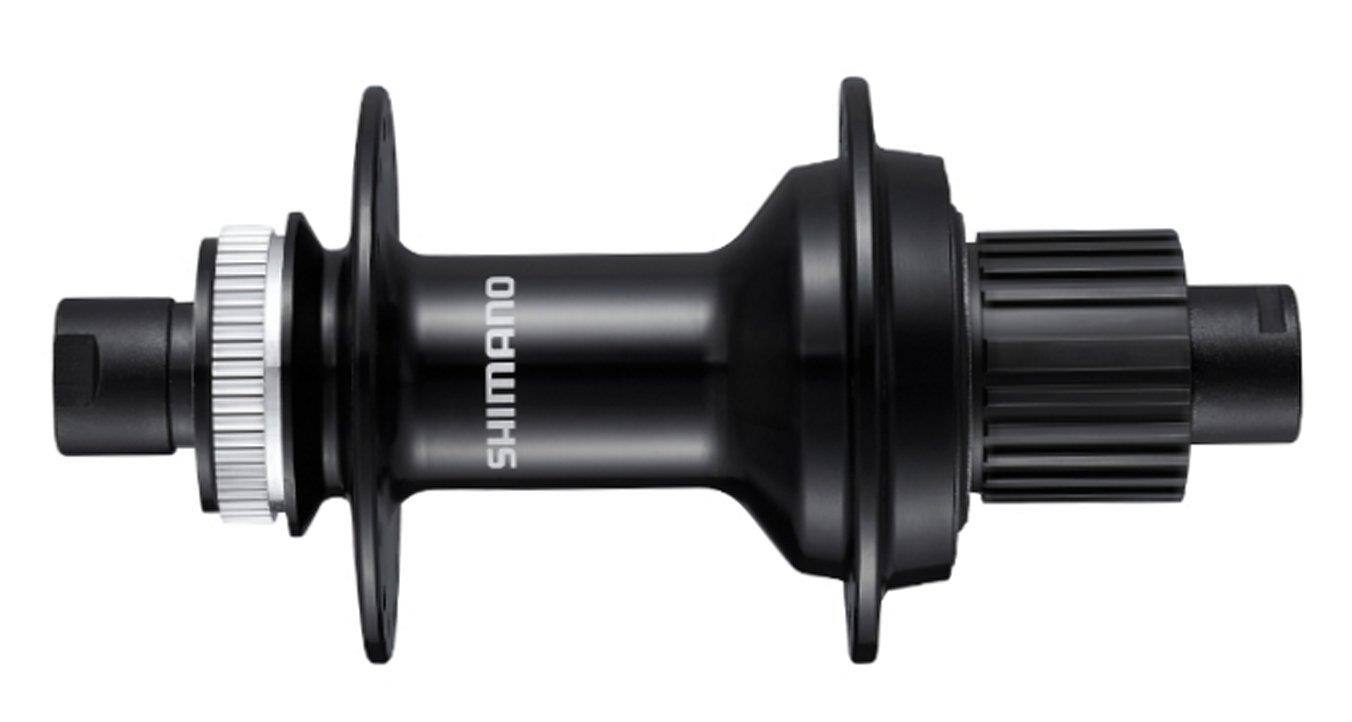

FH-MT510
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
142mm (Steckachse)
Lochkreisdurchmesser:
links: 61mm rechts: 61 mm
Flanschdurchmesser:
links: 69,8mm rechts: 69,8 mm
Flanschabstand:
55,17 mm
Versatz:
6,72 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
lnternal Grease Sleeve
Die Naben weisen innen liegende O-Ringe bzw. Fetthülsen auf, die die Schmierung erhalten und damit die Lebensdauer der Nabe erhöhen.
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
Schnelle und einfache Montage durch CENTER LOCK
Kompatibel mit 10Z Top-Weitbereichskassette
Gruppe:
Ohne Gruppenbindung
Modell:
FH-MT510-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser:
links: 60mm rechts: 61 mm
Flanschdurchmesser:
links: 68,8mm rechts: 69,8 mm
Flanschabstand:
62,16 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Achse:
Stahl
Einsatzbereich:
MTB
Gewicht:
440g (ohne Schnellspanner)
lnternal Grease Sleeve
Die Naben weisen innen liegende O-Ringe bzw. Fetthülsen auf, die die Schmierung erhalten und damit die Lebensdauer der Nabe erhöhen.
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

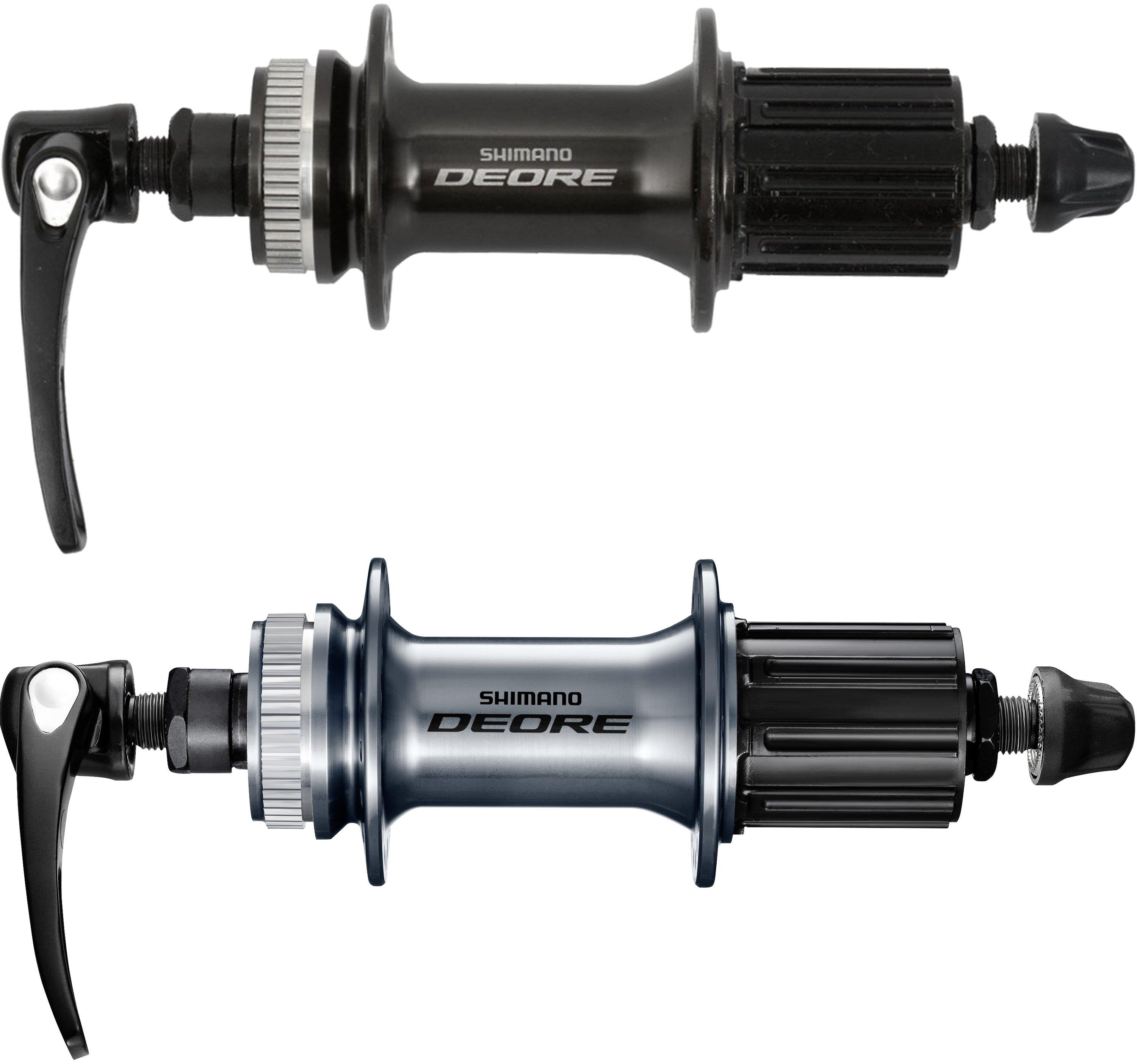

SHIMANO DEORE - Kassettennabe -CENTER LOCK - Scheibenbremse - Schnellspanner - 11-fach
Die SHIMANO DEORE FH-M6000 Hinterradnabe ist kompatibel mit 11-fach-Kassetten, CENTERLOCK-Bremsscheiben und Ausfallenden für Schnellspanner. Ihre hochwertigen Dichtungen und Schrägkugellager sorgen für jahrelangen zuverlässigen Betrieb.
FUNKTIONSMERKMALE
Langlebig und zuverlässig
Hochwertige Dichtungen und SchräglagerCENTER LOCK System für leichte Montage
Gruppe:
DEORE
Modell:
FH-M6000
Schaltstufen:
8/9/10/11-fach nur MTB
Rotoraufnahme:
Center-Lock
Einbaubreite:
135mm
Befestigung:
Schnellspanner
Lochkreisdurchmesser:
links 45 / rechts 45 mm
Flanschdurchmesser:
links 53,8 / rechts 53,8 mm
Flanschabstand:
57,4 mm
Flanschversatz:
8,6 mm
Dichtung:
Labyrinth und Schleifdichtung
Nabenkörper:
Aluminium anodisiert
Achse:
Stahl 10mm
Einsatzbereich:
MTB / Trekking
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung
SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 148x12 mm E-THRU Steckachse 8/9/10/11-fach HG
Schneller Kraftschluss und exzellente Abdichtung für zuverlässigen Betrieb an MTB, E-MTB und Lastenrädern
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 12 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Kleinerer Vielzahnprofil-Durchmesser für das kleinste Ritzel mit 10Z
Exzellente Haltbarkeit bei hohen Drehmomenten
Für zuverlässigen E-Bike-Einsatz und hohe Drehmomente optimierte Lagerposition
Einbaubreite: 148 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
FH-TC600-HM-B
Schaltstufen:
8/9/10/11-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser links/rechts:
60 / 61 mm
Flanschdurchmesser links/rechts:
68,8 / 69,8 mm
Flanschabstand:
61,1 mm
Versatz:
7,19 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Schnelles Ansprechen:
X (36 Mal / 360 Grad)
Achse:
Aluminium
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Quick-Engegement
Die Rennrad-Hinterräder und HR-Naben vonSHIMANO sind mit 18/16 Kerben für schnellen Kraftschluss ausgestattet.Anders als bei Straßenrennen gibt es bei MTB XC-Strecken viele enge Kurven und steile Anstiege, wo ein schneller Kraftschluss absolut entscheidend ist.SHIMANO hat die HR-Naben seiner hochentwickelten MTB-Naben und Laufräder verbessert und sie mit 18/16 Kerben sowie zwei Sperrklinken ausgestattet, um den Kraftschluss zu verdoppeln und die Traktion zu optimieren.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
SHIMANO CENTER LOCK Hinterradnabe - Scheibenbremse FREEHUB 148x12 mm E-THRU Steckachse 12-fach MICRO SPLINE
Schneller Kraftschluss und exzellente Abdichtung für zuverlässigen Betrieb an MTB, E-MTB und Lastenrädern
Funktionsmerkmale
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 12 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Kleinerer Vielzahnprofil-Durchmesser für das kleinste Ritzel mit 10Z
Exzellente Haltbarkeit bei hohen Drehmomenten
Für zuverlässigen E-Bike-Einsatz und hohe Drehmomente optimierte Lagerposition
Kleinerer Vielzahnprofil-Durchmesser für das kleinste Ritzel mit 10Z
Einbaubreite: 148 mm
Kompatibel mit 13G- und 14G-Speichen

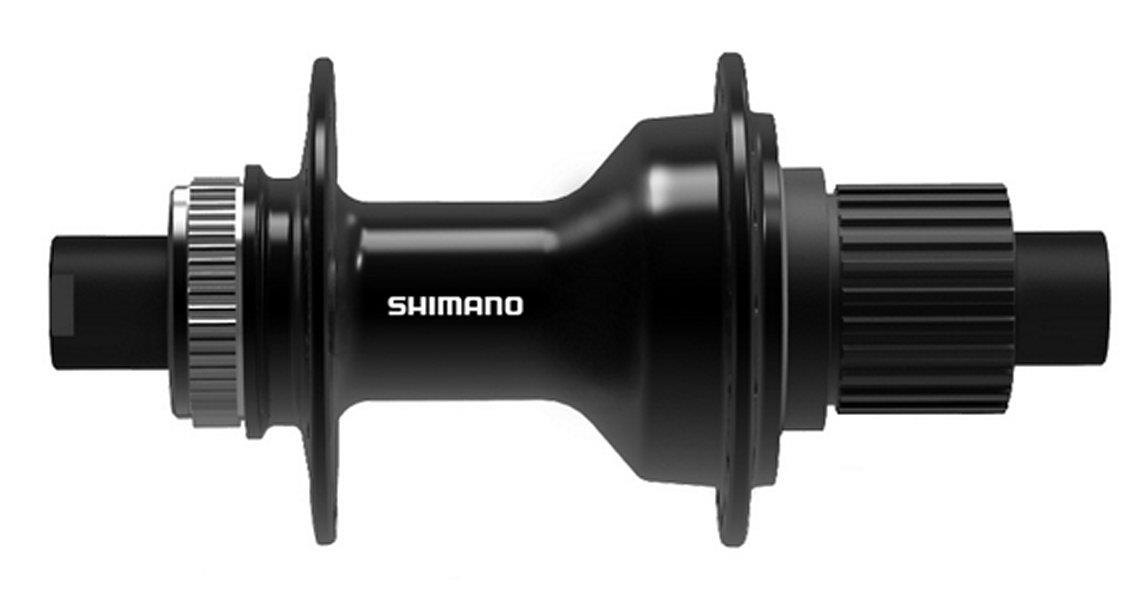

Gruppe:
Ohne Gruppenbindung
Modell:
FH-TC600-MS-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser links/rechts:
60 / 61 mm
Flanschdurchmesser links/rechts:
68,8 / 69,8 mm
Flanschabstand:
61,1 mm
Versatz:
7,19 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Schnelles Ansprechen:
X (36 Mal / 360 Grad)
Achse:
Aluminium
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Quick-Engegement
Die Rennrad-Hinterräder und HR-Naben vonSHIMANO sind mit 18/16 Kerben für schnellen Kraftschluss ausgestattet.Anders als bei Straßenrennen gibt es bei MTB XC-Strecken viele enge Kurven und steile Anstiege, wo ein schneller Kraftschluss absolut entscheidend ist.SHIMANO hat die HR-Naben seiner hochentwickelten MTB-Naben und Laufräder verbessert und sie mit 18/16 Kerben sowie zwei Sperrklinken ausgestattet, um den Kraftschluss zu verdoppeln und die Traktion zu optimieren.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

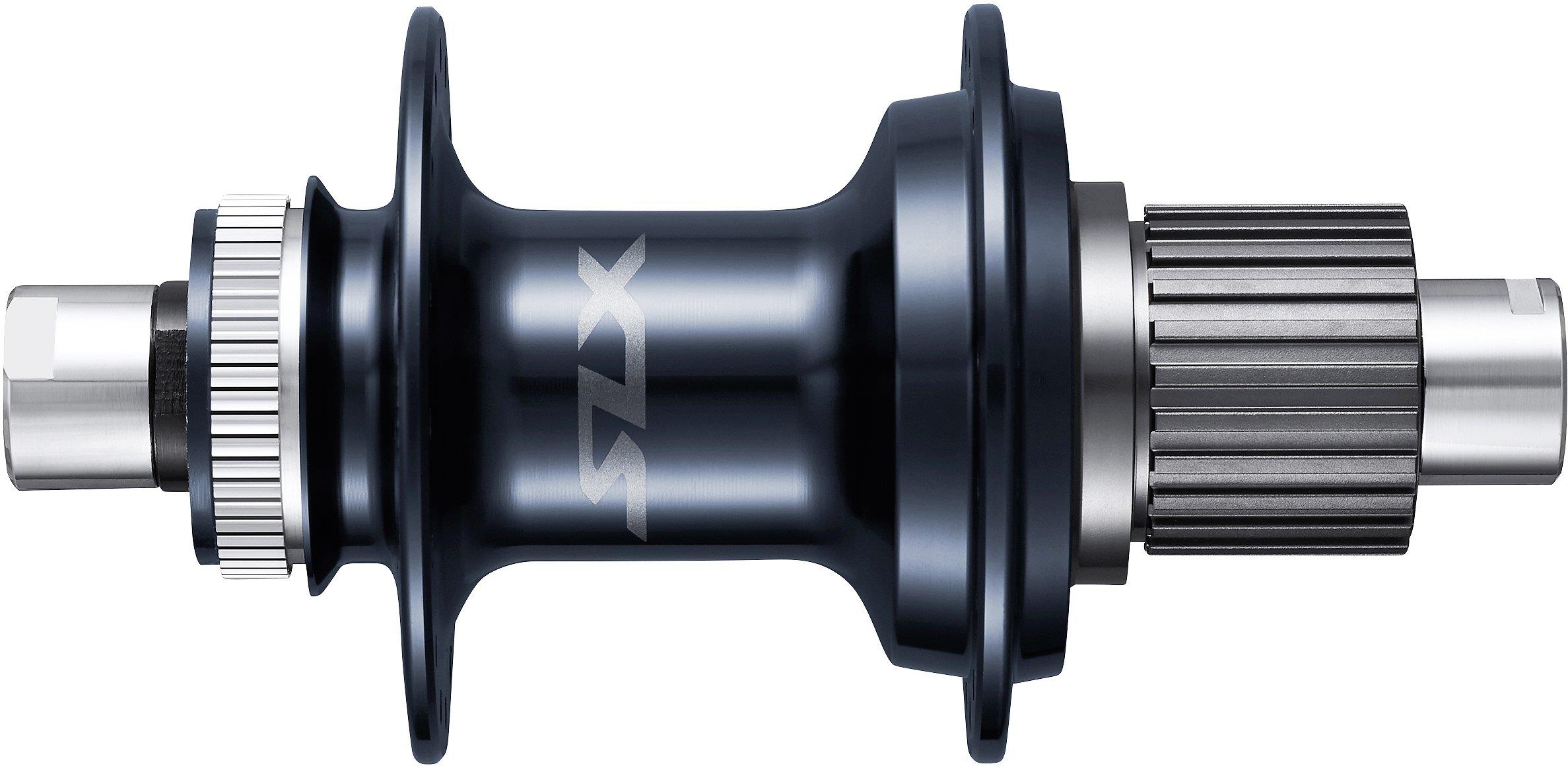

SHIMANO SLX Hinterradnabe - Scheibenbremse FREEHUB 142x12 mm E-THRU Steckachse 12-fach MICRO SPLINE
Kompatibel mit 12-fach Kassetten mit MICRO SPLINE Verzahnung.
Funktionsmerkmale
Raschere Beschleunigung sorgt für ein aufregenderes Fahrerlebnis
Kleinerer Nabendurchmesser für 10Z-Top-Gear von MICRO SPLINE
Einfacher Zusammenbau und zuverlässige Performance unterwegs
Einfache Installation der Bremsscheibe mit Montage auf Nabe und Sperrring
CENTER LOCK
Einbaubreite: 142 mm
Gruppe:
SLX M7100
Modell:
FH-M7110
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
142mm (Steckachse)
Lochkreisdurchmesser links/rechts:
60 / 61 mm
Flanschdurchmesser links/rechts:
68,8 / 69,8 mm
Flanschabstand:
55,17 mm
Versatz:
6,71 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Schnelles Ansprechen:
X (max 7,0 Grad)
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Quick-Engegement
Die Rennrad-Hinterräder und HR-Naben vonSHIMANO sind mit 18/16 Kerben für schnellen Kraftschluss ausgestattet.Anders als bei Straßenrennen gibt es bei MTB XC-Strecken viele enge Kurven und steile Anstiege, wo ein schneller Kraftschluss absolut entscheidend ist.SHIMANO hat die HR-Naben seiner hochentwickelten MTB-Naben und Laufräder verbessert und sie mit 18/16 Kerben sowie zwei Sperrklinken ausgestattet, um den Kraftschluss zu verdoppeln und die Traktion zu optimieren.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

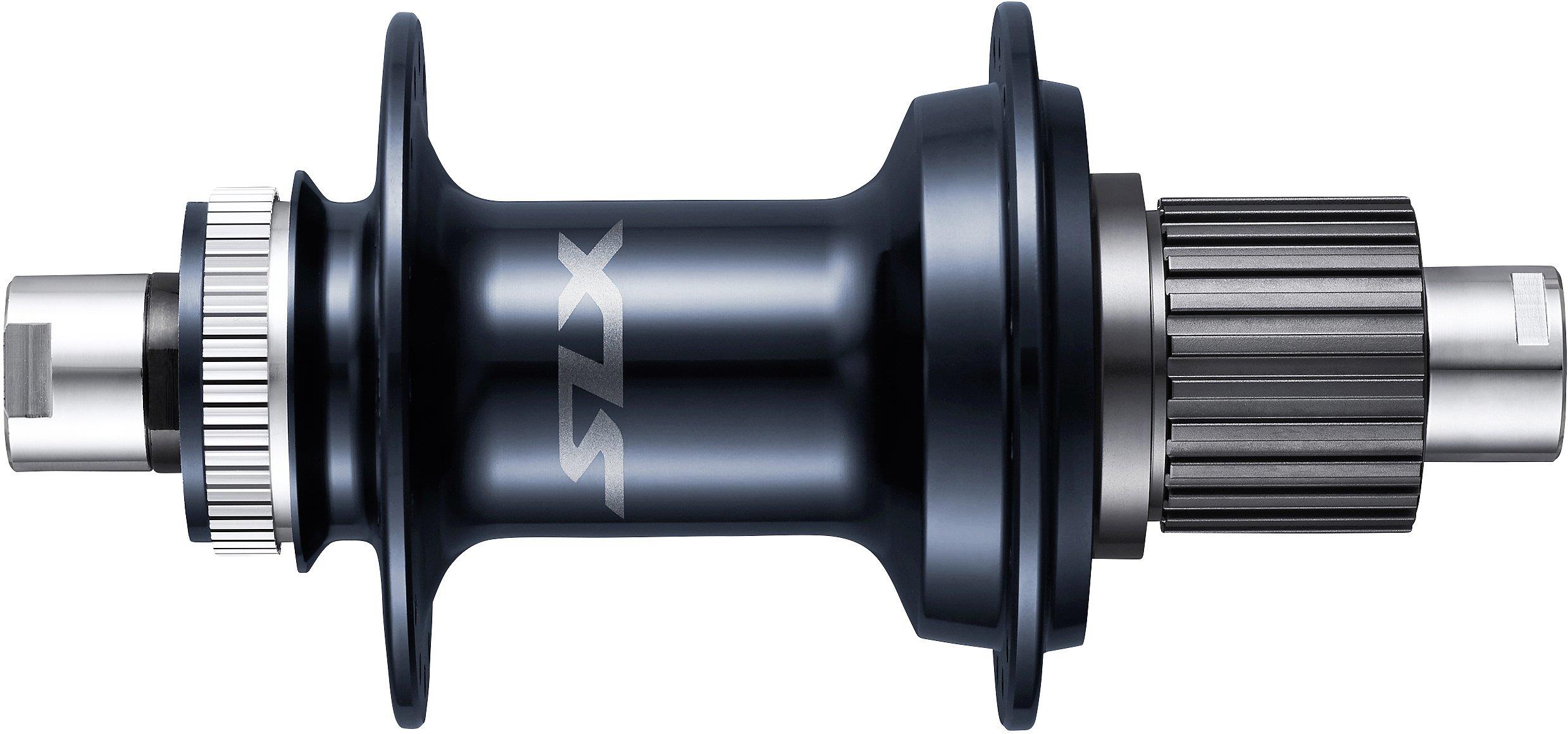

SHIMANO SLX Hinterradnabe - Scheibenbremse FREEHUB 148x12 mm E-THRU Steckachse 12-fach MICRO SPLINE
Kompatibel mit 12-fach Kassetten mit MICRO SPLINE Verzahnung.
Funktionsmerkmale
Raschere Beschleunigung sorgt für ein aufregenderes Fahrerlebnis
Kleinerer Nabendurchmesser für 10Z-Top-Gear von MICRO SPLINE
Einfacher Zusammenbau und zuverlässige Performance unterwegs
Einfache Installation der Bremsscheibe mit Montage auf Nabe und Sperrring
CENTER LOCK
Einbaubreite: 148 mm
Gruppe:
SLX M7100
Modell:
FH-M7110-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser links/rechts:
60 / 61 mm
Flanschdurchmesser links/rechts:
68,8 / 69,8 mm
Flanschabstand:
62,16 mm
Versatz:
6,6 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Schnelles Ansprechen:
X (max 7,0 Grad)
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Quick-Engegement
Die Rennrad-Hinterräder und HR-Naben vonSHIMANO sind mit 18/16 Kerben für schnellen Kraftschluss ausgestattet.Anders als bei Straßenrennen gibt es bei MTB XC-Strecken viele enge Kurven und steile Anstiege, wo ein schneller Kraftschluss absolut entscheidend ist.SHIMANO hat die HR-Naben seiner hochentwickelten MTB-Naben und Laufräder verbessert und sie mit 18/16 Kerben sowie zwei Sperrklinken ausgestattet, um den Kraftschluss zu verdoppeln und die Traktion zu optimieren.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

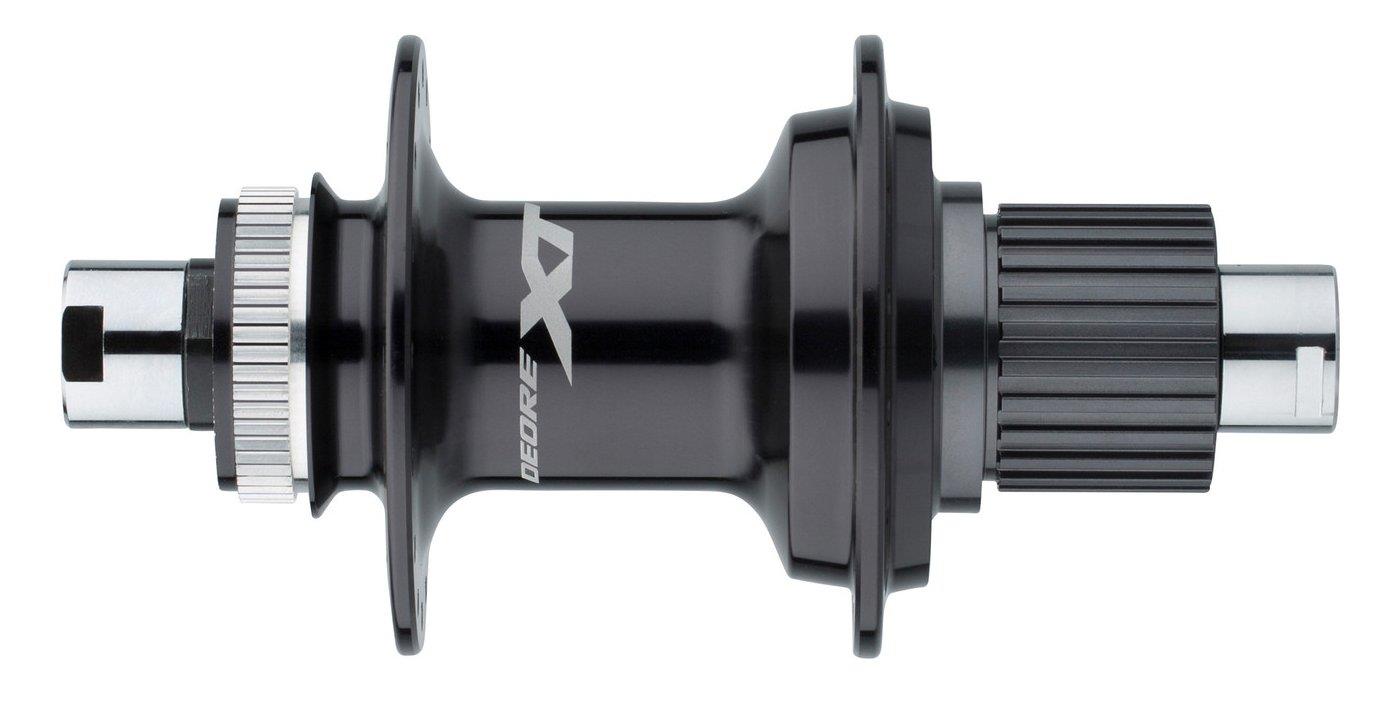

SHIMANO Deore XT Hinterradnabe - Scheibenbremse FREEHUB 142x12 mm E-THRU Steckachse 12-fach MICRO SPLINE
Kompatibel mit 12-fach Kassetten mit MICRO SPLINE Verzahnung.
Funktionsmerkmale
Raschere Beschleunigung sorgt für ein aufregenderes Fahrerlebnis
Kleinerer Nabendurchmesser für 10Z-Top-Gear von MICRO SPLINE
Einfacher Zusammenbau und zuverlässige Performance unterwegs
Einfache Installation der Bremsscheibe mit Montage auf Nabe und Sperrring
CENTER LOCK
Einbaubreite: 142 mm
Gruppe:
Deore XT M8100
Modell:
FH-M8110
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
142mm (Steckachse)
Lochkreisdurchmesser links/rechts:
60 / 61 mm
Flanschdurchmesser links/rechts:
68,8 / 69,8 mm
Flanschabstand:
55,17 mm
Versatz:
6,72 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Schnelles Ansprechen:
X (max 7,0 Grad)
Achse:
Aluminium
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Quick-Engegement
Die Rennrad-Hinterräder und HR-Naben vonSHIMANO sind mit 18/16 Kerben für schnellen Kraftschluss ausgestattet.Anders als bei Straßenrennen gibt es bei MTB XC-Strecken viele enge Kurven und steile Anstiege, wo ein schneller Kraftschluss absolut entscheidend ist.SHIMANO hat die HR-Naben seiner hochentwickelten MTB-Naben und Laufräder verbessert und sie mit 18/16 Kerben sowie zwei Sperrklinken ausgestattet, um den Kraftschluss zu verdoppeln und die Traktion zu optimieren.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

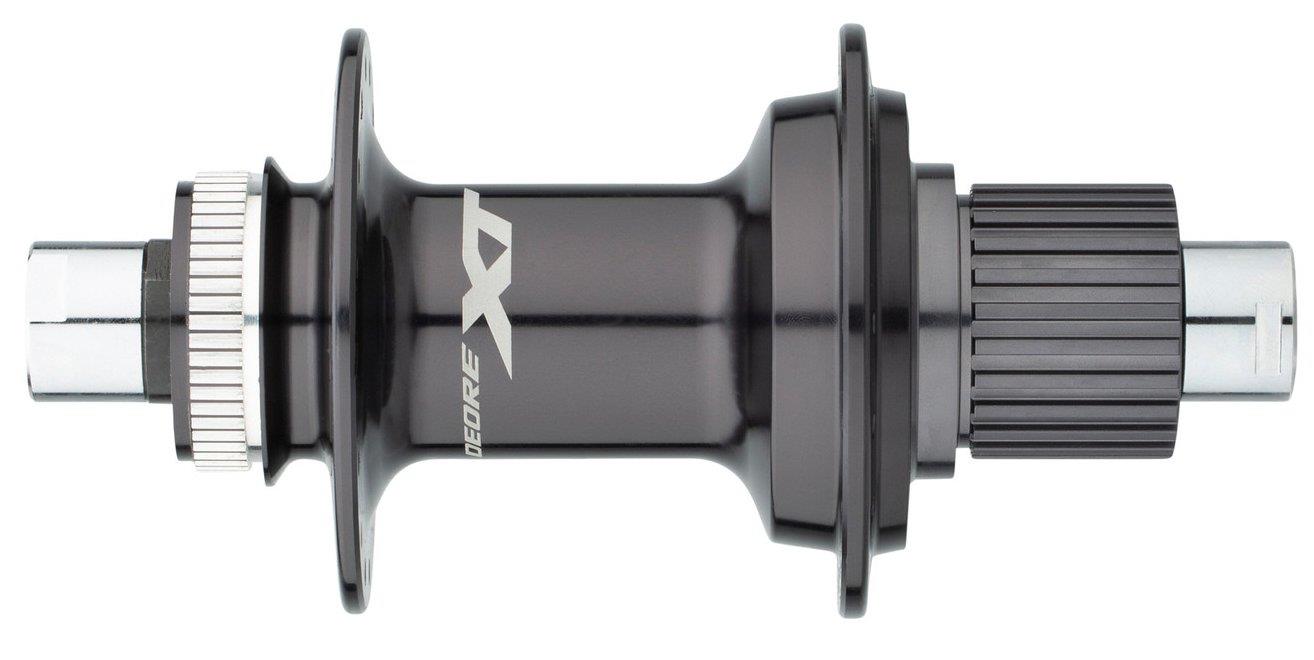

SHIMANO Deore XT Hinterradnabe - Scheibenbremse FREEHUB 148x12 mm E-THRU Steckachse 12-fach MICRO SPLINE
Kompatibel mit 12-fach Kassetten mit MICRO SPLINE Verzahnung.
Funktionsmerkmale
Raschere Beschleunigung sorgt für ein aufregenderes Fahrerlebnis
Kleinerer Nabendurchmesser für 10Z-Top-Gear von MICRO SPLINE
Einfacher Zusammenbau und zuverlässige Performance unterwegs
Einfache Installation der Bremsscheibe mit Montage auf Nabe und Sperrring
CENTER LOCK
Einbaubreite: 148 mm
Gruppe:
Deore XT M8100
Modell:
FH-M8110-B
Schaltstufen:
12-fach
Rotoraufnahme:
Center-Lock
Einbaubreite:
148mm (Steckachse)
Lochkreisdurchmesser links/rechts:
60 / 61 mm
Flanschdurchmesser links/rechts:
68,8 / 69,8 mm
Flanschabstand:
62,16 mm
Versatz:
6,6 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium eloxiert
Freilaufkörper:
Stahl
Schnelles Ansprechen:
X (max 7,0 Grad)
Achse:
Aluminium
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
MICRO SPLINE
MICRO SPLINE * reduziert mit einer leichten FREEHUB-Kassettennabe das Gewicht, wobei das größte Kettenblatt 10 Zähne hat.In Kombination mit MICRO SPLINE-Kassettenzahnkranz und FREEHUB verwenden.* MICRO SPLINE Patente sind angemeldet
Vorteile und Merkmale
Leichte Aluminium- MICRO SPLINE FREEHUB lässt sich nahtlos mit kleinen oberen 10-Zahn-Ritzeln integrieren.
Kleinere und weiträumigere Verzahnungen beugen Ritzelschäden bei dem aus leichten Aluminium gefertigten FREEHUB vor.
Quick-Engegement
Die Rennrad-Hinterräder und HR-Naben vonSHIMANO sind mit 18/16 Kerben für schnellen Kraftschluss ausgestattet.Anders als bei Straßenrennen gibt es bei MTB XC-Strecken viele enge Kurven und steile Anstiege, wo ein schneller Kraftschluss absolut entscheidend ist.SHIMANO hat die HR-Naben seiner hochentwickelten MTB-Naben und Laufräder verbessert und sie mit 18/16 Kerben sowie zwei Sperrklinken ausgestattet, um den Kraftschluss zu verdoppeln und die Traktion zu optimieren.
E-Thue-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
Lagerung: Industrielager
Einbaubreite: 148mm
Achsdurchmesser: 12mm
Lagerung: Industrielager
Einbaubreite: 135mm
Achsdurchmesser: 10mm
Lagerung: Konuslager
Einbaubreite: 135mm
Achsdurchmesser: 10mm
Lagerung: Konuslager
Einbaubreite: 135mm
Achsdurchmesser: 10mm
Lagerung: Konuslager
Einbaubreite: 135mm
Achsdurchmesser: 10mm
Lagerung: Konuslager
Einbaubreite: 135mm
Achsdurchmesser: 10mm
Lagerung: Konuslager
Einbaubreite: 135mm
Achsdurchmesser: 10mm
Lagerung: Konuslager
Einbaubreite: 135mm
Achsdurchmesser: 10mm
SHIMANO CENTER LOCK Vorderradnabe - Scheibenbremse 100 mm Schnellspanner
Robuste, leicht einstellbare und langlebige Vorderradnabe für Scheibenbremsen
Funktionsmerkmale
Strapazierfähige, langlebige Leistungsfähigkeit
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Hochwertige Konstruktion verhindert Biegen der Achse
Einbaubreite: 100 mm
Optionale Bremsscheibenabdeckung
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
HB-QC300
Rotoraufnahme:
Center-Lock
Einbaubreite:
100mm (Schnellspanner)
Lochkreisdurchmesser links/rechts:
44 / 44 mm
Flanschdurchmesser links/rechts:
52,8 / 52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,3 mm
Dichtung:
Schleifdichtung
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung

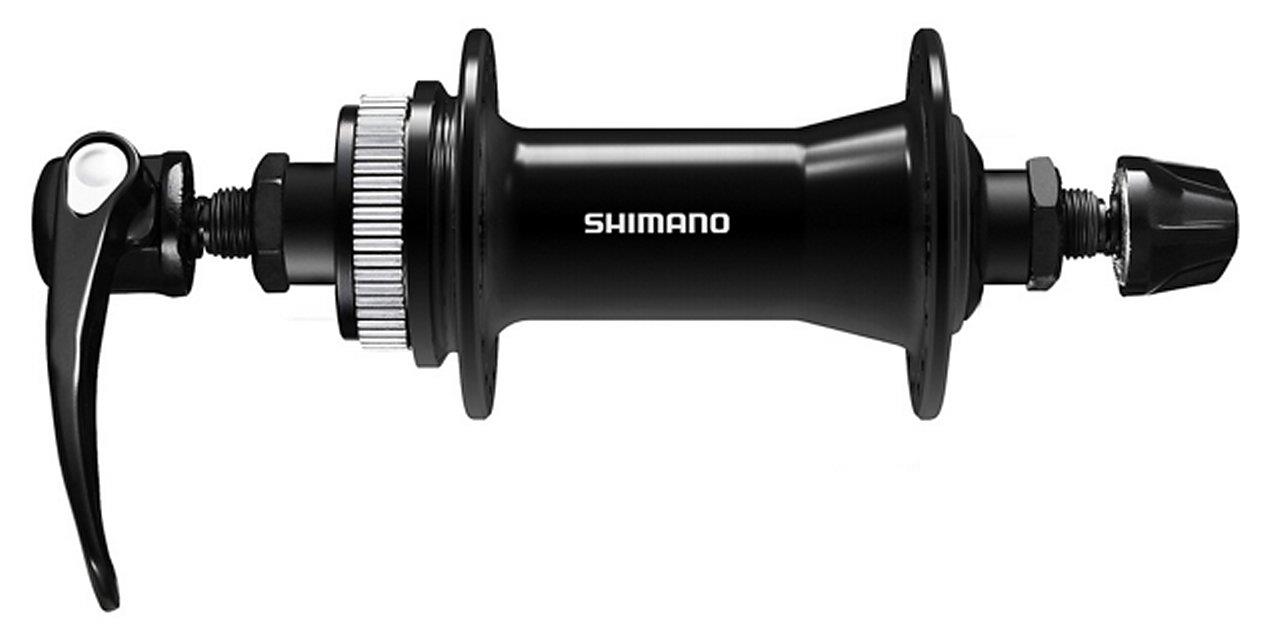

SHIMANO CENTER LOCK Vorderradnabe - Scheibenbremse 100 mm Schnellspanner
zuverlässige SHIMANO Vorderradnabe für Scheibenbremse mit hochwertigen Dichtungen für lange Lebensdauer
Funktionsmerkmale
Langlebige Leistungsfähigkeit
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Schnellspanner
Hochwertige Dichtungen (Industrielager)
Einbaubreite: 100 mm
Kompatibel mit 13G- und 14G-Speichen
Gruppe:
Ohne Gruppenbindung
Modell:
HB-QC400
Rotoraufnahme:
Center-Lock
Einbaubreite:
100mm (Schnellspanner)
Lochkreisdurchmesser links/rechts:
44 / 44 mm
Flanschdurchmesser links/rechts:
52,8 / 52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,3 mm
Dichtung:
Industrielager
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung

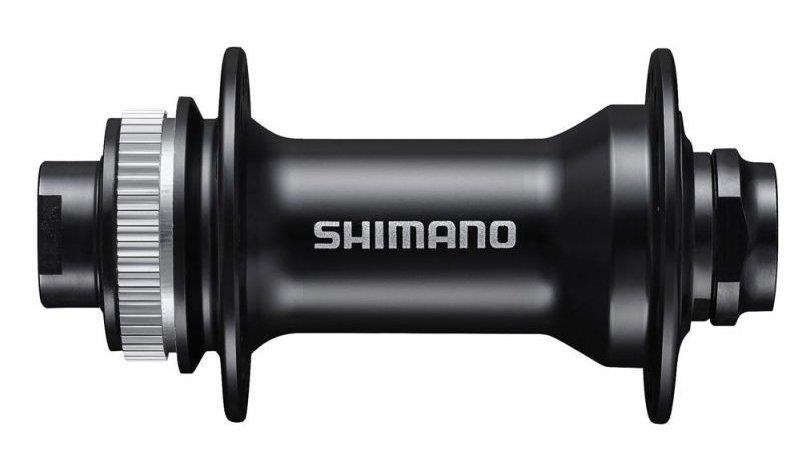

SHIMANO - Vorderradnabe - CENTER LOCK - Scheibenbremse - 110x15 mm E-THRU Steckachse
Die Vorderradnabe HB-MT400 mit CENTER LOCK-Bremsscheibenmontage und Schnellspannmechanismus sorgt für eine verbesserte Laufrad-Steifigkeit, einen gleichmäßigen Lauf und verringerten Luftwiderstand.
FUNKTIONSMERKMALE
Höhere Steifigkeit des Laufrads
100 mm x 15 mm E-THRU vorn
Schnelle und präzise Montage
CENTER LOCK
Gruppe:
Ohne Gruppenbindung
Modell:
HB-MT400
Rotoraufnahme:
Center-Lock
Einbaubreite:
100mm (Steckachse)
Lochkreisdurchmesser:
links: 44mm rechts: 44 mm
Flanschdurchmesser:
links: 52,8mm rechts: 52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,3 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thru-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

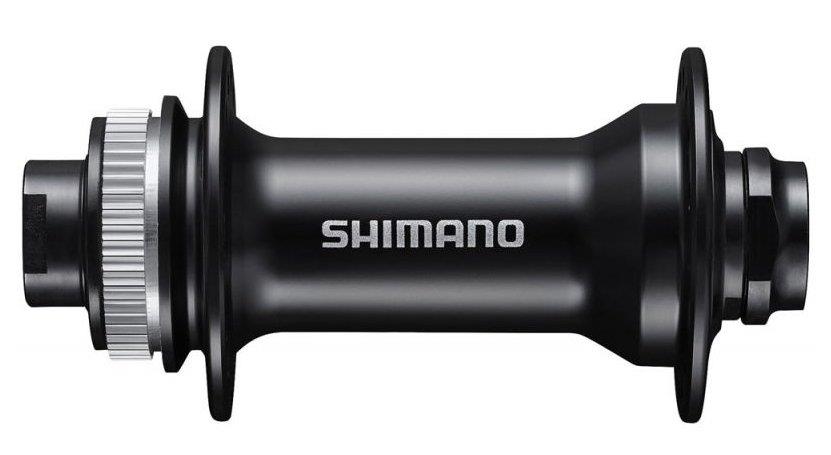

SHIMANO - Vorderradnabe - CENTER LOCK - Scheibenbremse - 110x15 mm E-THRU Steckachse
Die Vorderradnabe HB-MT400 mit CENTER LOCK-Bremsscheibenmontage und Schnellspannmechanismus sorgt für eine verbesserte Laufrad-Steifigkeit, einen gleichmäßigen Lauf und verringerten Luftwiderstand.
FUNKTIONSMERKMALE
Höhere Steifigkeit des Laufrads
110 mm x 15 mm E-THRU vorn (HB-MT400-B)
148 mm x 12 mm E-THRU hinten (FH-MT400-B)
Schnelle und präzise Montage
CENTER LOCK
Gruppe:
Ohne Gruppenbindung
Modell:
HB-MT400-B
Rotoraufnahme:
Center-Lock
Einbaubreite:
110mm (Steckachse)
Lochkreisdurchmesser:
links: 44mm rechts: 44 mm
Flanschdurchmesser:
links: 52,8mm rechts: 52,8 mm
Flanschabstand:
70,2 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thru-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
SHIMANO - Vorderradnabe - CENTER LOCK - Scheibenbremse - 100x15 mm E-THRU Steckachse
Die Vorderradnabe HB-MT410 mit CENTER LOCK-Bremsscheibenmontage und Schnellspannmechanismus sorgt für eine verbesserte Laufrad-Steifigkeit, einen gleichmäßigen Lauf und verringerten Luftwiderstand.
FUNKTIONSMERKMALE
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 15 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Einbaubreite: 100 mm
Gruppe:
Ohne Gruppenbindung
Modell:
HB-MT410
Rotoraufnahme:
Center-Lock
Einbaubreite:
100mm (Steckachse)
Lochkreisdurchmesser:
links: 44mm rechts: 44 mm
Flanschdurchmesser:
links: 52,8mm rechts: 52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,3 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thru-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
