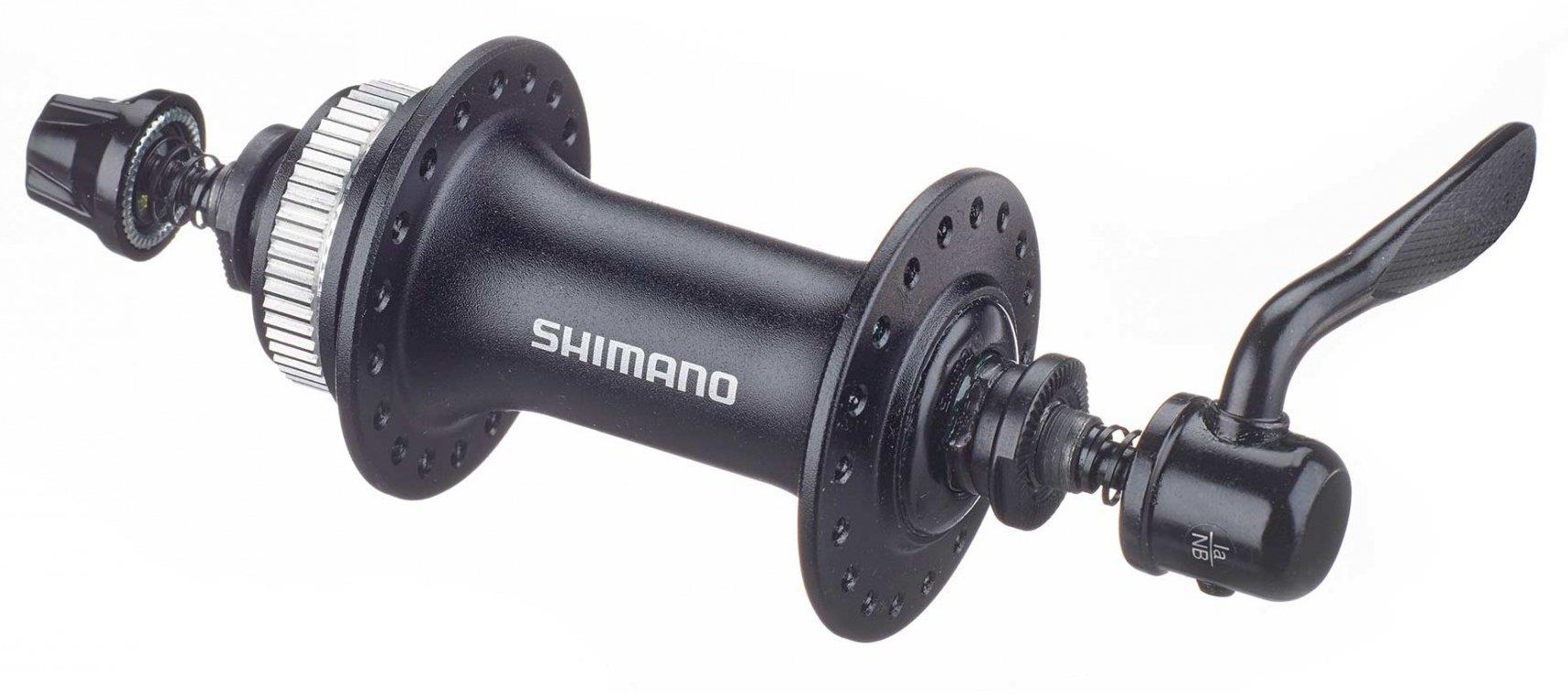

SHIMANO ACERA - FREEHUB VR-Nabe - CENTER LOCK - Scheibenbremse - Schnellspanner
Die SHIMANO ACERA HB-M3050 sind mit hochwertigen Dichtungen und einem anpassbaren Konuslagersystem ausgestattet. Kompatibel mit CENTER LOCK-Bremsscheiben und Schnellspanner-Ausfallenden.
FUNKTIONSMERKMALE
Zuverlässige Leistung im DauereinsatzEindringen von Schmutz wird verhindertHocheffektive DichtungEinstellbares Lagersystem (Konuslager)CENTER LOCK System für leichte Montage
Gruppe:
Acera
Modell:
HB-M3050
Rotoraufnahme:
Center-Lock
Lochkreisdurchmesser:
44 mm
Flanschdurchmesser Links/Rechts:
52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,5 mm
Achsbefestigungsmethode:
Schnellspanner
Einbaubreite:
100mm
Dichtung Nabe:
Schleifdichtung
Einsatzbereich:
MTB / Trekking
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung

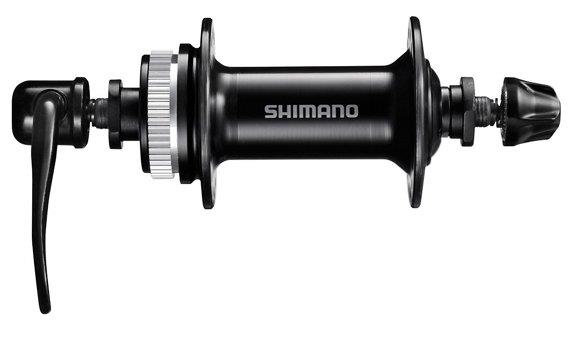

SHIMANO CENTER LOCK Vorderradnabe - Scheibenbremse 100 mm SchnellspannerRobuste, leicht einstellbare und langlebige Vorderradnabe für ScheibenbremsenFunktionsmerkmaleStrapazierfähige, langlebige Leistungsfähigkeit Einfache Bremsscheibenmontage durch Verzahnung und LockringHochwertige Konstruktion verhindert Biegen der AchseEinbaubreite: 100 mmOptionale BremsscheibenabdeckungKompatibel mit 13G- und 14G-SpeichenGruppe:Ohne GruppenbindungModell:HB-QC300Rotoraufnahme:Center-LockEinbaubreite:100mm (Schnellspanner)Lochkreisdurchmesser links/rechts:44 / 44 mmFlanschdurchmesser links/rechts:52,8 / 52,8 mmFlanschabstand:60,2 mmVersatz:5,3 mmDichtung:SchleifdichtungNabenkörper:Aluminium lackiertAchse:StahlEinsatzbereich:MTB Centerlock Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird. Explosionszeichnung

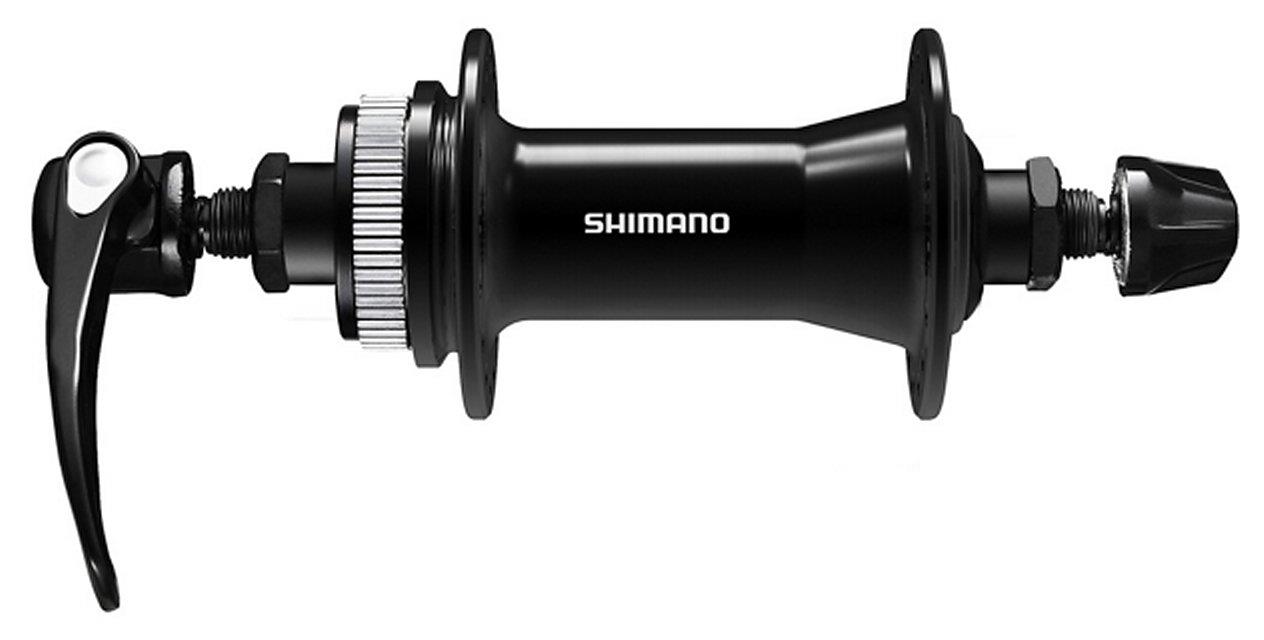

SHIMANO CENTER LOCK Vorderradnabe - Scheibenbremse 100 mm Schnellspannerzuverlässige SHIMANO Vorderradnabe für Scheibenbremse mit hochwertigen Dichtungen für lange LebensdauerFunktionsmerkmaleLanglebige LeistungsfähigkeitEinfache Bremsscheibenmontage durch Verzahnung und Lockring SchnellspannerHochwertige Dichtungen (Industrielager)Einbaubreite: 100 mm Kompatibel mit 13G- und 14G-SpeichenGruppe:Ohne GruppenbindungModell:HB-QC400Rotoraufnahme:Center-LockEinbaubreite:100mm (Schnellspanner)Lochkreisdurchmesser links/rechts:44 / 44 mmFlanschdurchmesser links/rechts:52,8 / 52,8 mmFlanschabstand:60,2 mmVersatz:5,3 mmDichtung:IndustrielagerNabenkörper:Aluminium lackiertAchse:StahlEinsatzbereich:MTB Centerlock Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird. Explosionszeichnung

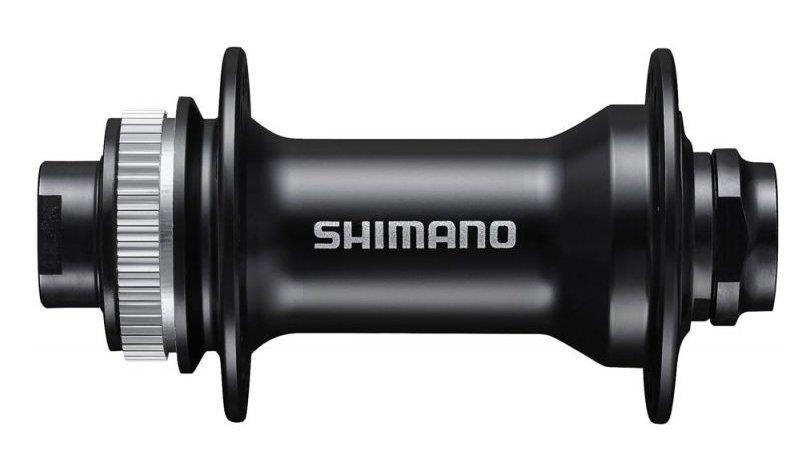

SHIMANO - Vorderradnabe - CENTER LOCK - Scheibenbremse - 110x15 mm E-THRU Steckachse
Die Vorderradnabe HB-MT400 mit CENTER LOCK-Bremsscheibenmontage und Schnellspannmechanismus sorgt für eine verbesserte Laufrad-Steifigkeit, einen gleichmäßigen Lauf und verringerten Luftwiderstand.
FUNKTIONSMERKMALE
Höhere Steifigkeit des Laufrads
100 mm x 15 mm E-THRU vorn
Schnelle und präzise Montage
CENTER LOCK
Gruppe:
Ohne Gruppenbindung
Modell:
HB-MT400
Rotoraufnahme:
Center-Lock
Einbaubreite:
100mm (Steckachse)
Lochkreisdurchmesser:
links: 44mm rechts: 44 mm
Flanschdurchmesser:
links: 52,8mm rechts: 52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,3 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thru-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

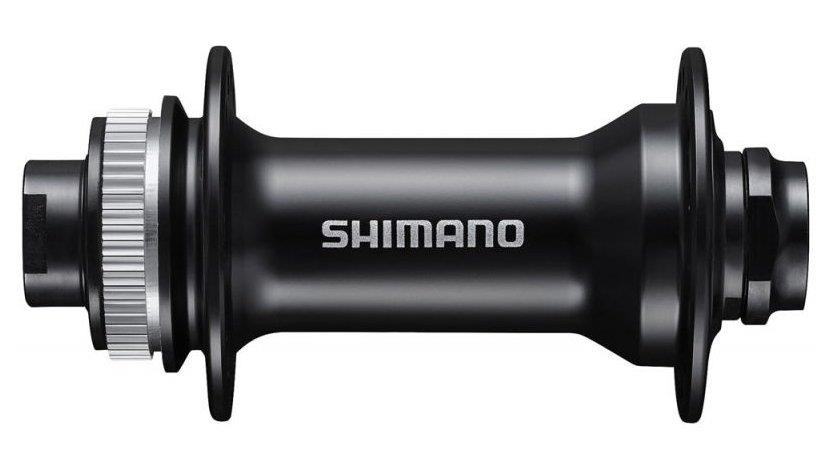

SHIMANO - Vorderradnabe - CENTER LOCK - Scheibenbremse - 110x15 mm E-THRU Steckachse
Die Vorderradnabe HB-MT400 mit CENTER LOCK-Bremsscheibenmontage und Schnellspannmechanismus sorgt für eine verbesserte Laufrad-Steifigkeit, einen gleichmäßigen Lauf und verringerten Luftwiderstand.
FUNKTIONSMERKMALE
Höhere Steifigkeit des Laufrads
110 mm x 15 mm E-THRU vorn (HB-MT400-B)
148 mm x 12 mm E-THRU hinten (FH-MT400-B)
Schnelle und präzise Montage
CENTER LOCK
Gruppe:
Ohne Gruppenbindung
Modell:
HB-MT400-B
Rotoraufnahme:
Center-Lock
Einbaubreite:
110mm (Steckachse)
Lochkreisdurchmesser:
links: 44mm rechts: 44 mm
Flanschdurchmesser:
links: 52,8mm rechts: 52,8 mm
Flanschabstand:
70,2 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thru-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung

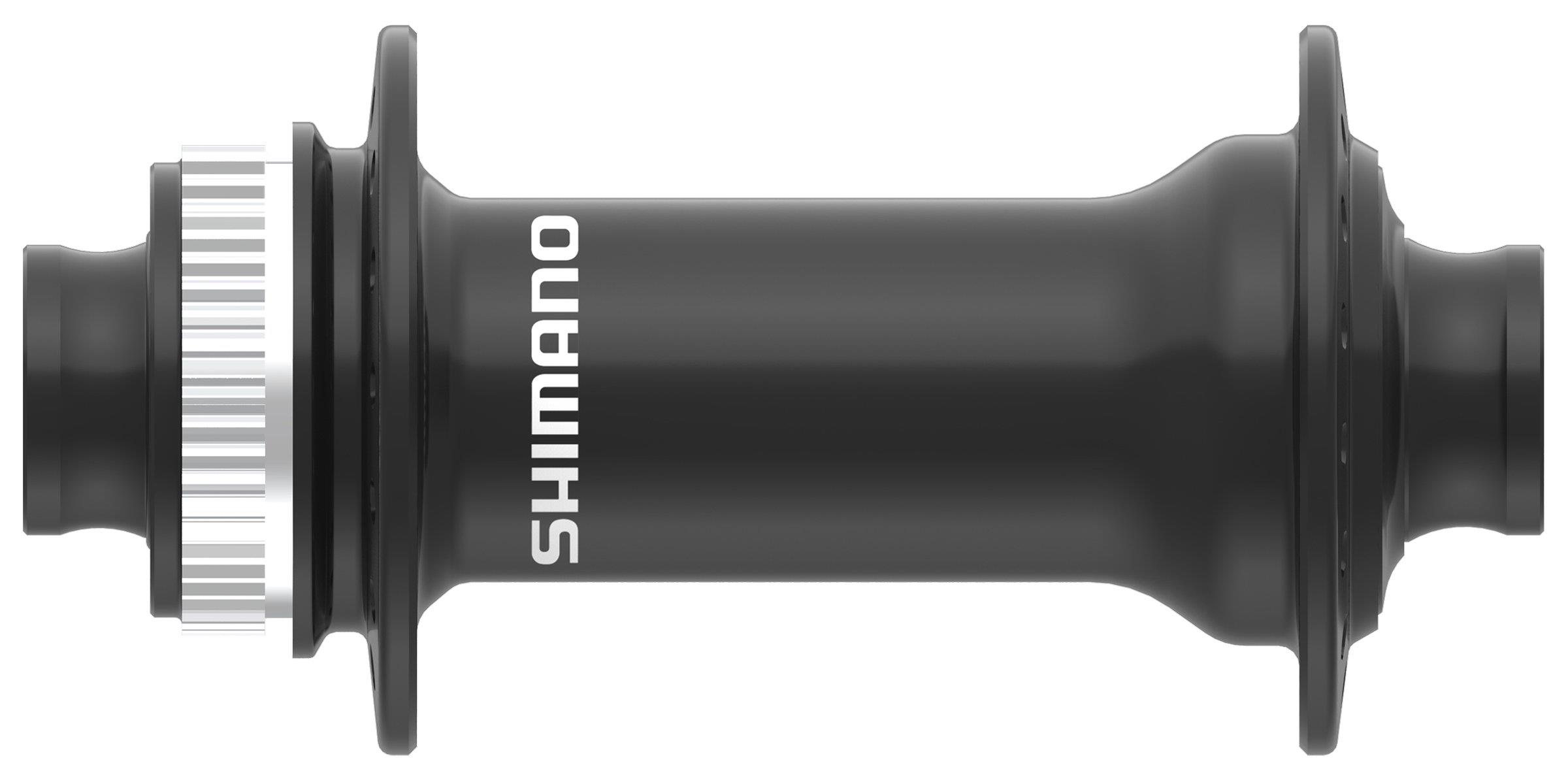

SHIMANO - Vorderradnabe - CENTER LOCK - Scheibenbremse - 100x15 mm E-THRU Steckachse
Die Vorderradnabe HB-MT410 mit CENTER LOCK-Bremsscheibenmontage und Schnellspannmechanismus sorgt für eine verbesserte Laufrad-Steifigkeit, einen gleichmäßigen Lauf und verringerten Luftwiderstand.
FUNKTIONSMERKMALE
Einfache Montage und verlässliche Trail-Performance
Einfache Bremsscheibenmontage durch Verzahnung und Lockring
Steifes und leichtes 15 mm E-THRU Steckachsen-System
Labyrinth- und Schleifdichtung
Einbaubreite: 100 mm
Gruppe:
Ohne Gruppenbindung
Modell:
HB-MT410
Rotoraufnahme:
Center-Lock
Einbaubreite:
100mm (Steckachse)
Lochkreisdurchmesser:
links: 44mm rechts: 44 mm
Flanschdurchmesser:
links: 52,8mm rechts: 52,8 mm
Flanschabstand:
60,2 mm
Versatz:
5,3 mm
Dichtung:
Labyrinth & Schleifdichtung
Nabenkörper:
Aluminium lackiert
Achse:
Stahl
Einsatzbereich:
MTB
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
E-Thru-Axle
Das werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo.
Explosionszeichnung
%

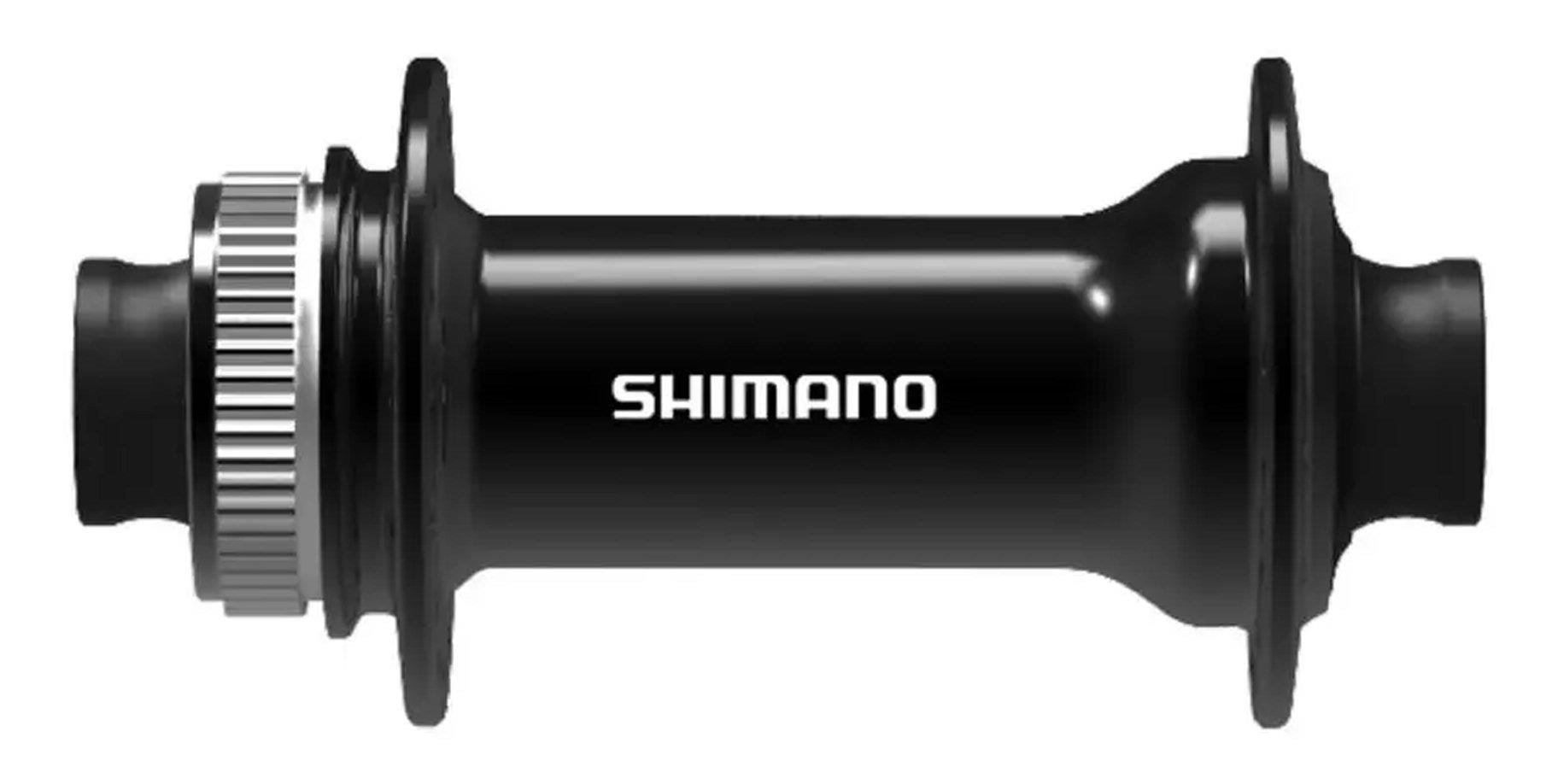

SHIMANO CENTER LOCK Vorderradnabe - Scheibenbremse 100x15mm E-THRUSteife und leichte Vorderradnabe für zuverlässige Trail-PerformanceFunktionsmerkmaleEinfache Montage und verlässliche Trail-Performance Einfache Bremsscheibenmontage durch Verzahnung und Lockring Steifes und leichtes 15 mm E-THRU Steckachsen-System Labyrinth- und SchleifdichtungEinbaubreite: 100 mm Kompatibel mit 13G- und 14G-SpeichenGruppe:Ohne GruppenbindungModell:HB-TC500-15Rotoraufnahme:Center-LockEinbaubreite:100mm (Steckachse 15mm)Lochkreisdurchmesser links/rechts:44 / 44 mmFlanschdurchmesser links/rechts:52,8 / 52,8 mmFlanschabstand:60,2 mmVersatz:5,3 mmDichtung:Labyrinth & SchleifdichtungNabenkörper:Aluminium eloxiertAchse:StahlEinsatzbereich:MTB Centerlock Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.E-Thue-AxleDas werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo. Explosionszeichnung
%
SHIMANO CENTER LOCK Vorderradnabe - Scheibenbremse 110x15mm E-THRUSteife und leichte Vorderradnabe für zuverlässige Trail-PerformanceFunktionsmerkmaleEinfache Montage und verlässliche Trail-Performance Einfache Bremsscheibenmontage durch Verzahnung und Lockring Steifes und leichtes 15 mm E-THRU Steckachsen-System Labyrinth- und SchleifdichtungEinbaubreite: 110 mm Kompatibel mit 13G- und 14G-SpeichenGruppe:Ohne GruppenbindungModell:HB-TC500-15-BRotoraufnahme:Center-LockEinbaubreite:110mm (Steckachse 15mm)Lochkreisdurchmesser links/rechts:44 / 44 mmFlanschdurchmesser links/rechts:52,8 / 52,8 mmFlanschabstand:70,2 mmVersatz:5,3 mmDichtung:Labyrinth & SchleifdichtungNabenkörper:Aluminium eloxiertAchse:StahlEinsatzbereich:MTB Centerlock Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.E-Thue-AxleDas werkzeuglose Steckachsensystem optimiert die Festigkeit und Lastverteilung und sorgt durch den zuverlässigen internen Nockenmechanismus und das Befestigungsverfahren für problemlose Funktion. Die unverändert hohe Festigkeit steht in einem optimalen Verhältnis zum Gewicht. Das E-Thru-Achsnabensystem minimiert ein Verwinden der Federung und ist dabei leicht genug auch für scharfe Kurven bei hohem Tempo. Explosionszeichnung

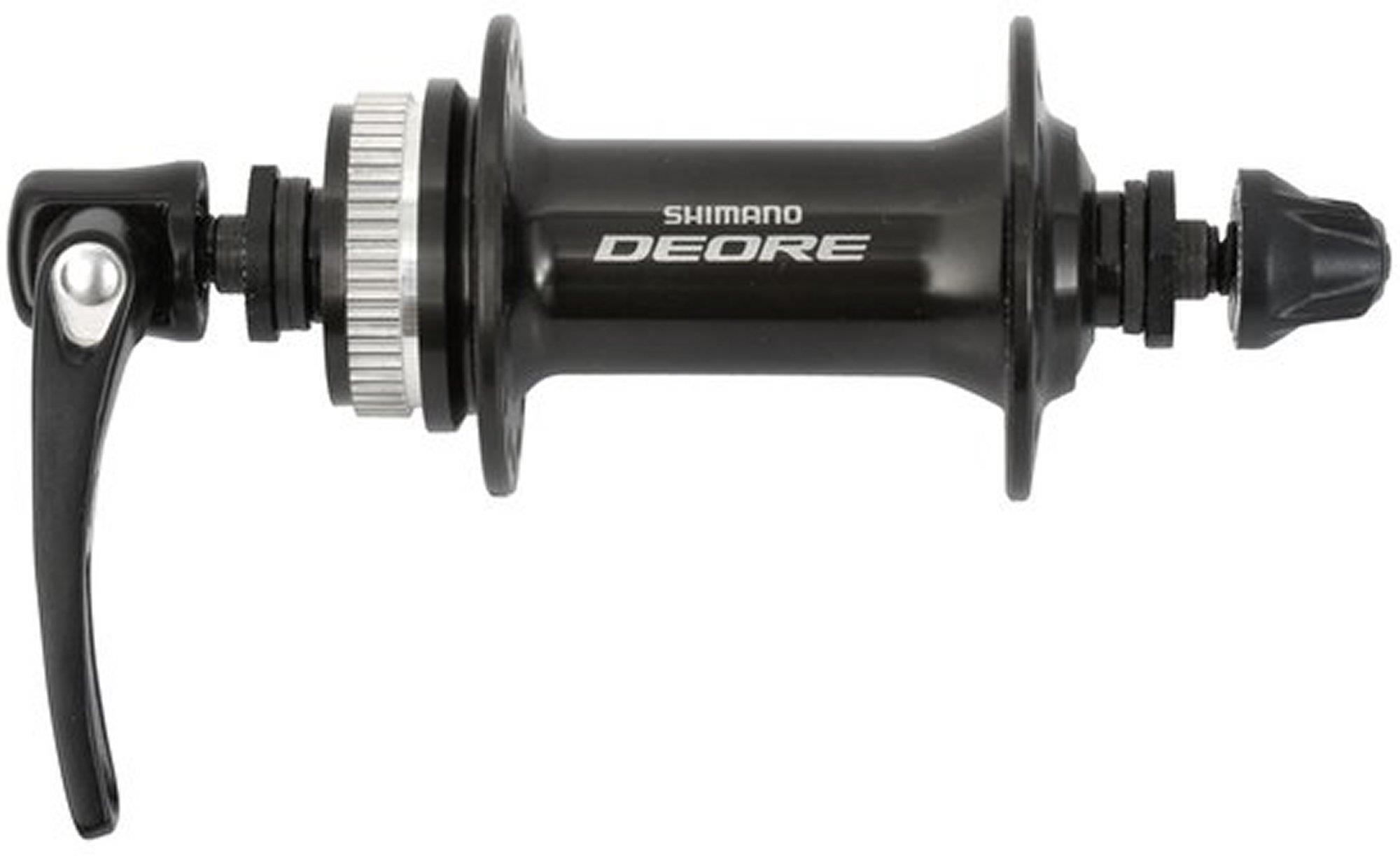

SHIMANO DEORE - VR-Nabe -CENTER LOCK - Scheibenbremse - Schnellspanner
ie SHIMANO DEORE HB-M6000 Vorderradnabe ist kompatibel mit CENTER LOCK Bremsscheiben und Ausfallenden für Schnellspanner. Ihre hochwertigen Dichtungen und Schrägkugellager sorgen für jahrelangen zuverlässigen Betrieb.
FUNKTIONSMERKMALE
Langlebig und zuverlässig
Hochwertige Dichtungen und SchräglagerCENTER LOCK System für leichte Montage
Gruppe:
DEORE
Modell:
HB-M6000
Rotoraufnahme:
Center-Lock
Einbaubreite:
100mm
Befestigung:
Schnellspanner
Lochkreisdurchmesser:
44 mm
Flanschdurchmesser:
52,8 mm
Flanschabstand:
60,2 mm
Flanschversatz:
5,6 mm
Dichtung:
Labyrinth und Schleifdichtung
Nabenkörper:
Aluminium anodisiert
Achse:
Stahl 9 mm
Einsatzbereich:
MTB / Trekking
Technologie
Centerlock
Das CENTER LOCK System der Bremsscheibe mit Vielzahnprofil und Sicherungsring erleichtert die Montage. Dieses System der Montage mittels Sicherungsring ermöglicht eine schnelle Montage und Demontage der Bremsscheibe und spart damit Servicekosten. Außerdem sorgt der sichere Sitz auf dem Vielzahnprofil für höhere Präzision und Festigkeit, wodurch die Wirksamkeit der Bremse erhöht wird.
Explosionszeichnung

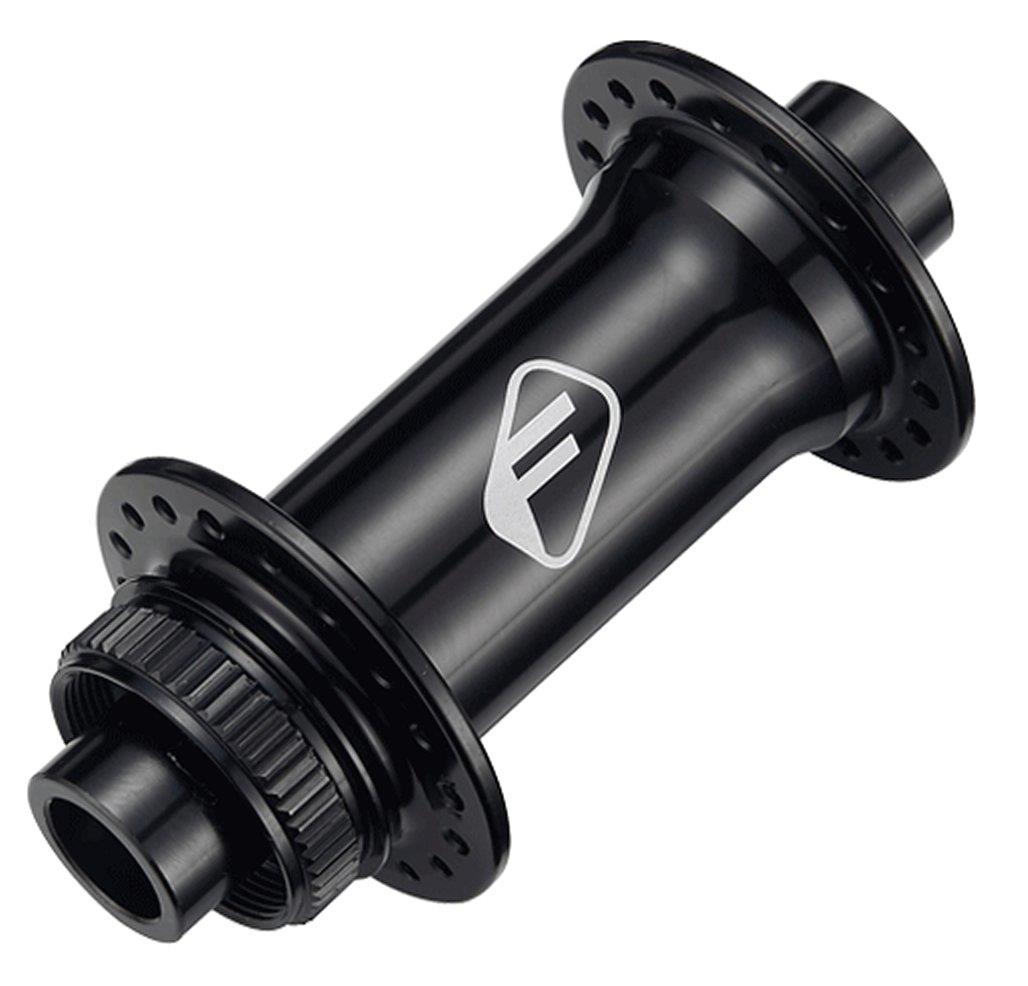

Lagerung: Industrielager
Einbaubreite: 100mm
Achsdurchmesser: 15mm
Lagerung: Industrielager Einbaubreite: 100mm Achsdurchmesser: 15mm

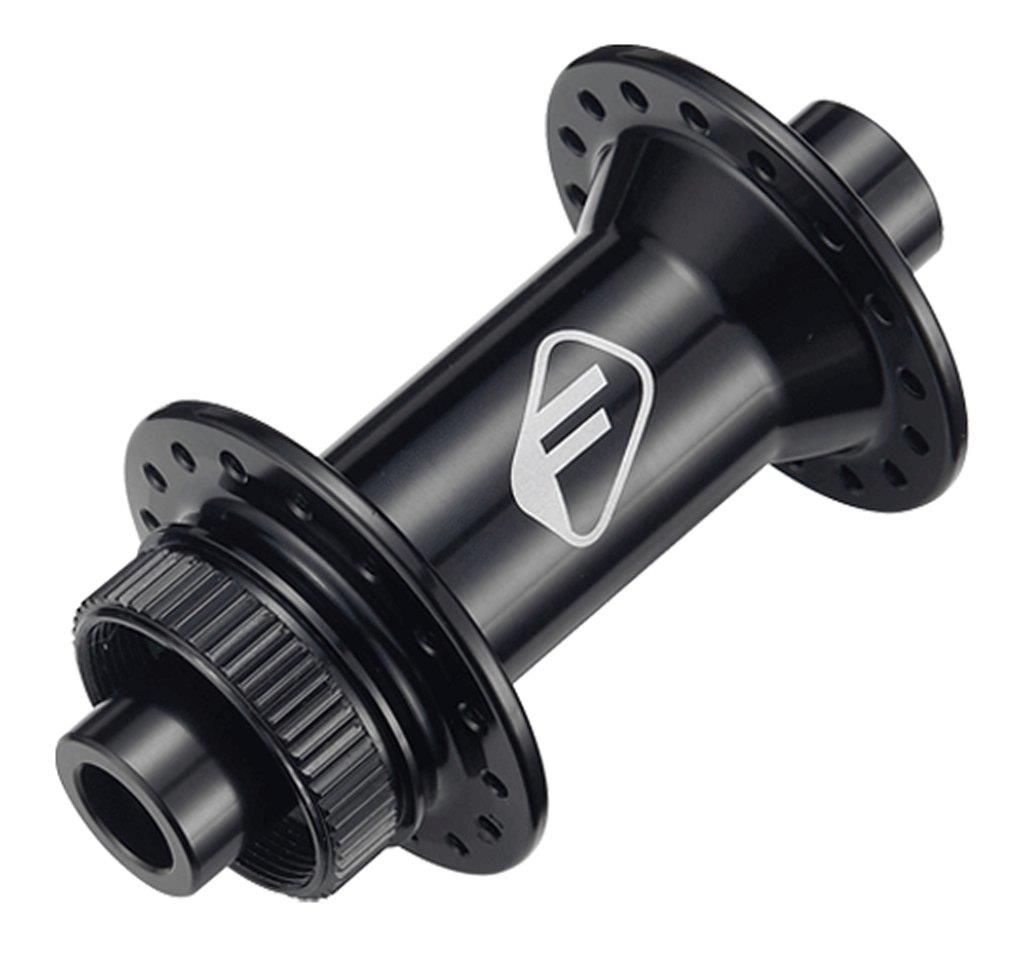

Lagerung: Industrielager
Einbaubreite: 110mm
Achsdurchmesser: 15mm
