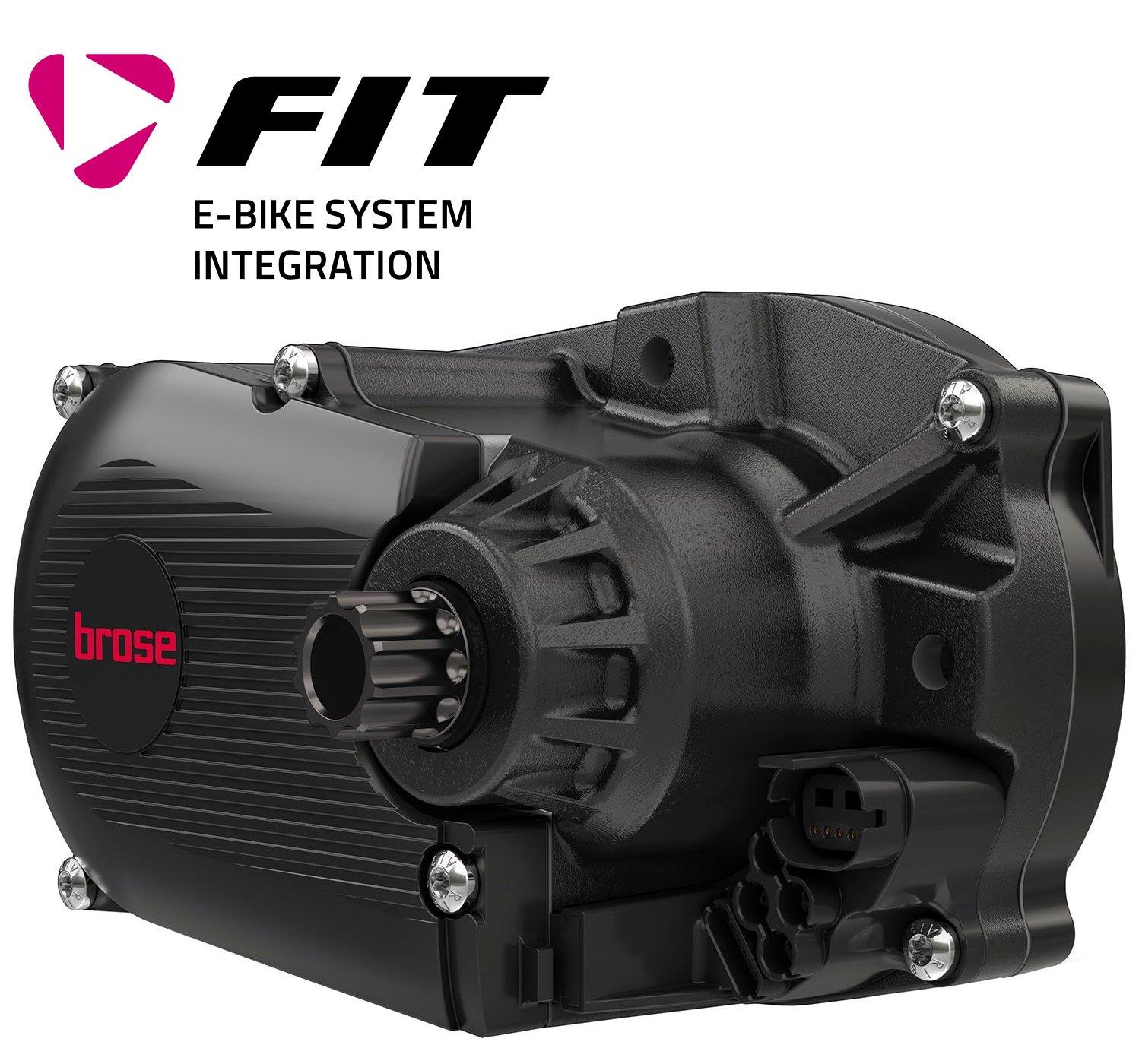

Spritzig am BergDer neue in der Produktfamilie Brose Drive ist stark, besonders im steilsten Gelände. KraftpaketKonsequent maximale Power liefert der Drive S Mag. Er ist nicht nur 15 Prozent kleiner und 500 Gramm leichter als der Drive S Alu – er hat es auch in sich. Mit dem neuen Motor können E-Mountainbiker die Maximalleistung von bis zu 90 Newtonmetern nun über einen größeren Kadenzbereich abrufen, selbst wenn der Trail zum Abenteuer wird. Schnelle ReaktionsfähigkeitEin exklusives Feature des Drive S Mag ist der „Flex Power Mode“. Damit können Fahrer zu einer Kombination aus drehmoment- und drehzahlgesteuerten Unterstützung wechseln. In dem neuen Fahrprofil kommen E-Mountainbiker in den Genuss der drehzahlgesteuerten Unterstützung „Cadence Power Control“ (CPC). So können sie bei hohen Kadenzen bis zu 30 Prozent mehr Leistung abrufen. Weiterer Pluspunkt: Ein noch schnelleres und sensibleres Ansprechverhalten durch die pedalabhängige Unterstützung „Progressive Pedal Response“ (PPR). So lassen sich auch extreme Herausforderungen souverän meistern. Antriebsprofil: Der LeistungssportlerDas jüngste Mitglied der Produktfamilie Brose Drive tritt als Leichtgewicht in der sehr sportiven Kategorie an. Der Antrieb eignet sich besonders gut für E-Mountainbiker, die sich auf steilen Trails ein agileres Anfahren am Berg und ein noch spritzigeres E-Mountainbike-Fahrerlebnis wünschen. Daten: Motortyp bürstenloser Innenläufer Gewicht 2.900 g Abmessungen 204 × 115 × 150 mm Nennspannung 36 V Nenndauerleistung 250 W Drehmoment 90 Nm (Pro) Maximale Unterstützung 410 % Unterstützung bis 25 km/h Schiebehilfe bis 6 km/h Anfahrhilfe bis n.a. Dichtigkeit IP56 Wir liefern immer die neue, verbesserte Variante E06855-200 Dieser Motor ist nur in Räder mit dem FIT-System passend. Nicht für normale Brose-Systeme und auch nicht für Specialized-Räder geeignet ! Als Ersatz wird immer der Motor in der Eco-Variante (Software mit 75Nm) verwendet. Wenn der Eco-Motor in einem System mit Pro (90Nm) angemeldet wird erhält er automatisch die Software mit 90Nm.

Das elegante und kompakte Design der FIT Remote Display sorgt für ein aufgeräumtes, minimalistisches Cockpit. Alle relevanten Informationen im Blick, ohne abzulenken. Die Kombination aus Bedienelement und Display zeigt dieselben Inhalte an wie die FIT Displays und ist einfach zu bedienen, ohne die Hand vom Lenker zu nehmen. Der FIT Drive Screen lässt sich bequem über die Remote LCD steuern. Die Zusatzfunktion ist erhältich in der App FIT E-Bike Control. All-in-One-Lösung Hochauflösendes 1.3"-Farbdisplay Ausgezeichnete Lesbarkeit (auch mit polarisierten Sonnenbrillen) Ergonomisches Design Bluetooth Verbindung mit dem FIT E-Bike System Schiebehilfe/Boost-Funktion: Mit der «Boost-Funktion» lässt sich kurzzeitig die maximale Leistung abrufen. Boost-Video ansehen Tasten mit LED-Hintergrundbeleuchtung Vibrationsrückmeldung Display-Funktionen möglich wie bei FIT Display Compact und FIT Display Comfort In Kombination mit Display Comfort, Compact oder App E-Bike Control nutzbar Kompatibel mit Komoot passend für alle FIT2.0 Modelle ab 2021 Bedienungsanleitung Bedienungsanleitung für Räder mit Pinion-MGU Dieser Artikel wird mit Spacer zur zusätzlichen Erhöhung ausgeliefert und hat eine Kabellänge von 450mm Achtung Dieses Produkt funktioniert erst nach Anmeldung im System.Es muß durch einen zertifizierten FIT-Händler im Rad angemeldet werden, sonst funktioniert das Teil nicht !

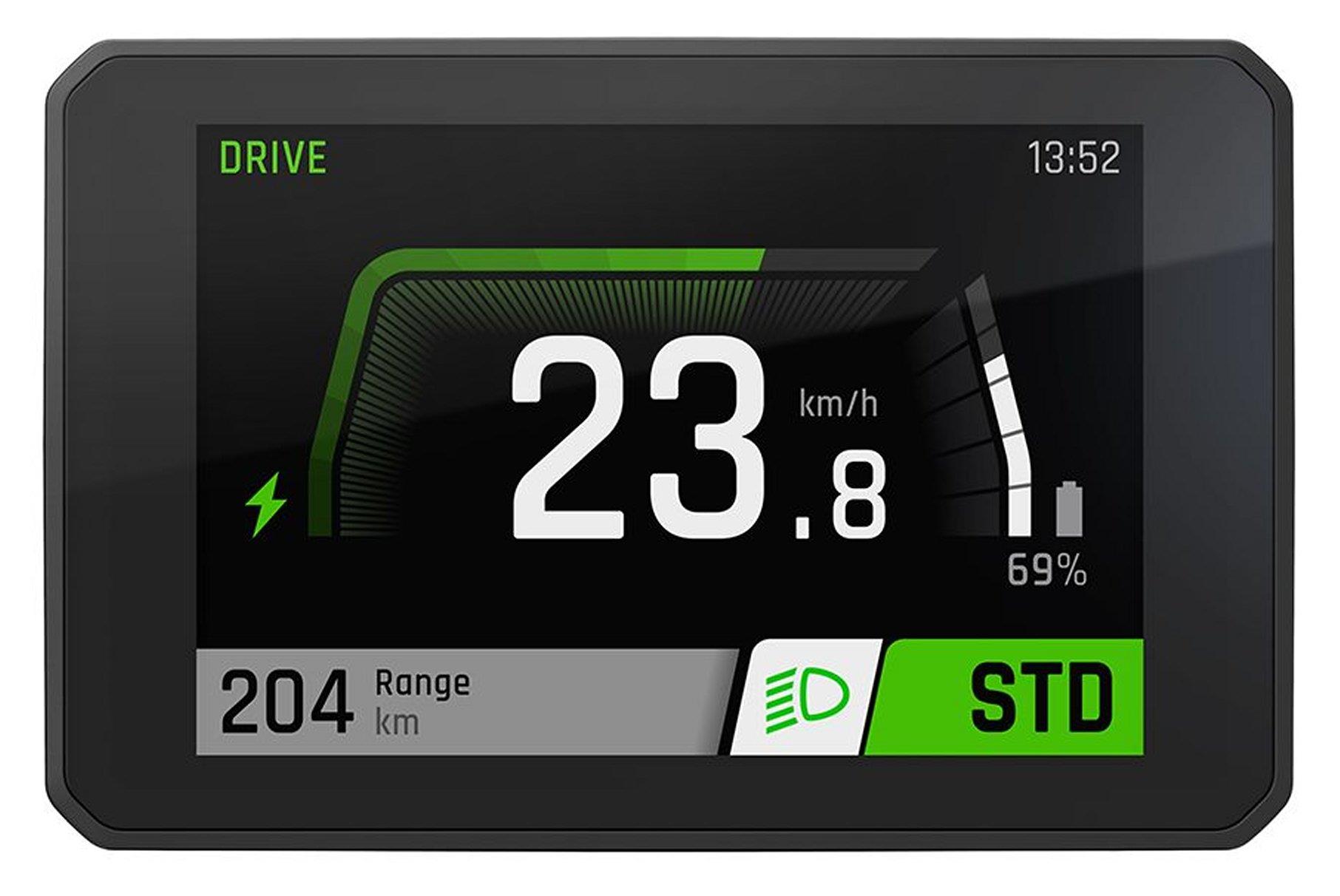

Das grosse Display (FIT DSP1-L) ist mit seinem mit seinem 3,5'' Farbbildschirm besonders gut lesbar. In Verbindung mit Bedienelement stehen dank Bluetooth-Konnektivität zusätzlich zu den Standardfunktionen weitere Funktionen wie Navigation, Herzfrequenzmessung und mehr zur Verfügung. Gute Lesbarkeit bei Tag und Nacht Kratzfestes, entspiegeltes "Gorilla"-Glas" Technische Details: System: FIT 2.0 Modelljahr: ab 2021 Individuelles Reichweiten-Management: Ja Lichtsteuerung (ein- und ausschalten): Ja (in Kombination mit Bedienelement) Dimension: 3.5 Zoll Farbanzeige: TFT Farbdisplay USB/Micro-USB Anschluss: nein Anzeige Geschwindigkeit: ja Anzeige Kilometerstand: ja Anzeige Tageskilometer: ja Anzeige der Reichweite: ja Anzeige Ladezustand: ja Anzeige Unterstützungsstufen: ja Anzeige Durchschnittsgeschwindigkeit: ja Anzeige Maximalgeschwindigkeit: ja Anzeige Fahrzeit: ja Anzeige Uhrzeit: ja Anzeige Fitnessfunktion (Watt, Herzfrequenz, Kalorienverbrauch): ja Anzeige Umgebungsparameter (Höhe, Höhenmeter, Steigung, Temperatur): ja Tasten mit Vibrationsfeedback: nein Bluetooth: nein Anzeige Fernlicht (nur bei S-Pedelecs): Ja (in Kombination mit Bedienelement) Navigation (komoot): ja Service-Indikation: ja Gewicht: 150 gramm Bedienungsanleitung Bedienungsanleitung für Räder mit Pinion-MGU Achtung Dieses Produkt funktioniert erst nach Anmeldung im System.Es muß durch einen zertifizierten FIT-Händler im Rad angemeldet werden, sonst funktioniert das Teil nicht !

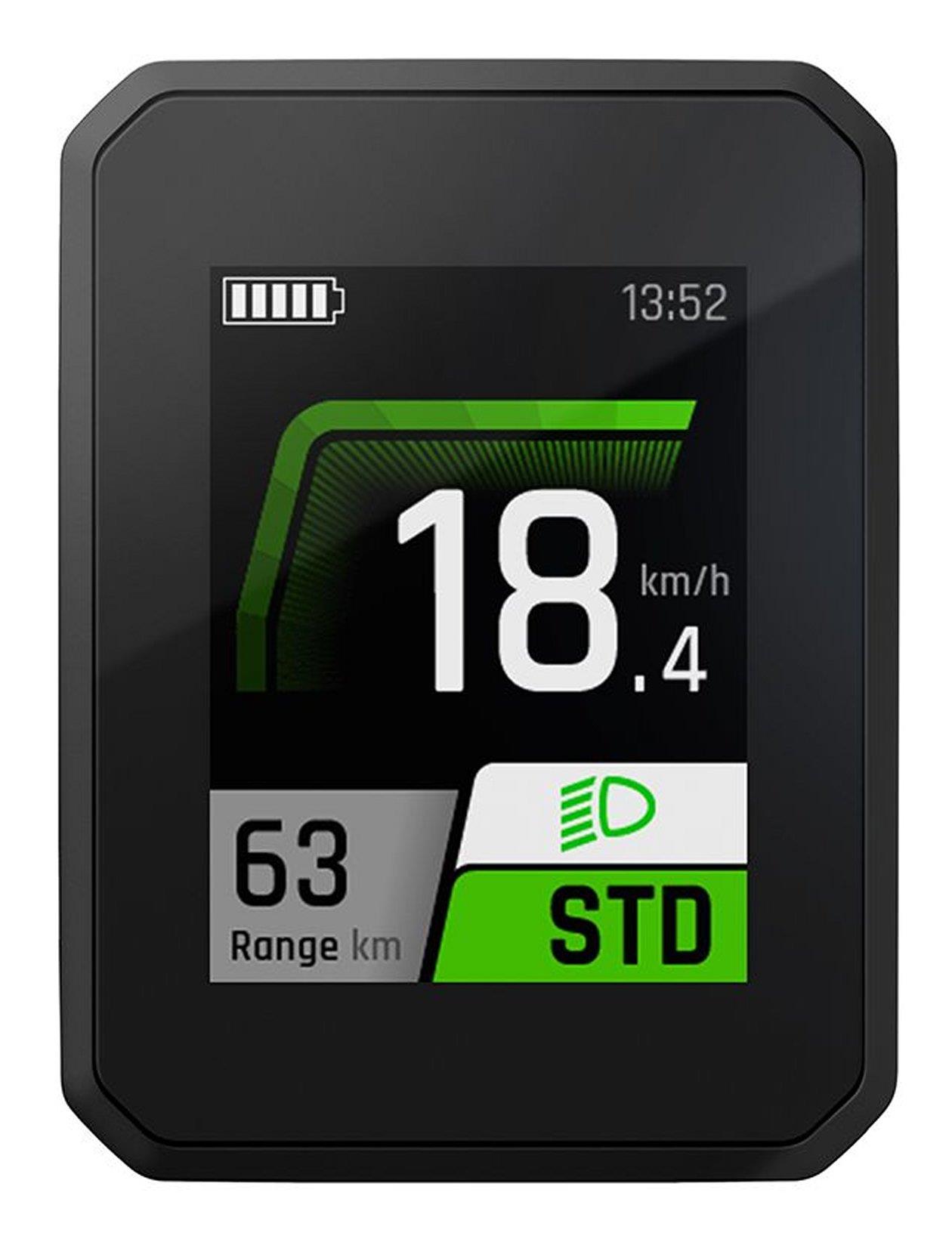

Das kleine Display (FIT DSP1-M) ist mit seinem 2'' Farbbildschirm besonders handlich. Standardfunktionen wie Uhrzeit, Ladezustands-Anzeige, Reichweitenanzeige, Kilometerstand, Lichtsteuerung stehen zur Verfügung. Gute Lesbarkeit bei Tag und Nacht Kratzfestes, entspiegeltes "Gorilla"-Glas" Technische Details: System: FIT 2.0 Modelljahr: ab 2021 Individuelles Reichweiten-Management: Ja Lichtsteuerung (ein- und ausschalten): Ja (in Kombination mit Bedienelement) Dimension: 2.0 Zoll Farbanzeige: TFT Farbdisplay USB/Micro-USB Anschluss: nein Anzeige Geschwindigkeit: ja Anzeige Kilometerstand: ja Anzeige Tageskilometer: ja Anzeige der Reichweite: ja Anzeige Ladezustand: ja Anzeige Unterstützungsstufen: ja Anzeige Durchschnittsgeschwindigkeit: ja Anzeige Maximalgeschwindigkeit: ja Anzeige Fahrzeit: ja Anzeige Uhrzeit: ja Anzeige Fitnessfunktion (Watt, Herzfrequenz, Kalorienverbrauch): ja Anzeige Umgebungsparameter (Höhe, Höhenmeter, Steigung, Temperatur): ja Tasten mit Vibrationsfeedback: nein Bluetooth: nein Anzeige Fernlicht (nur bei S-Pedelecs): Ja (in Kombination mit Bedienelement) Navigation (komoot): ja Service-Indikation: ja Gewicht: 62 gramm Bedienungsanleitung Bedienungsanleitung für Räder mit Pinion-MGU Achtung Dieses Produkt funktioniert erst nach Anmeldung im System.Es muß durch einen zertifizierten FIT-Händler im Rad angemeldet werden, sonst funktioniert das Teil nicht !

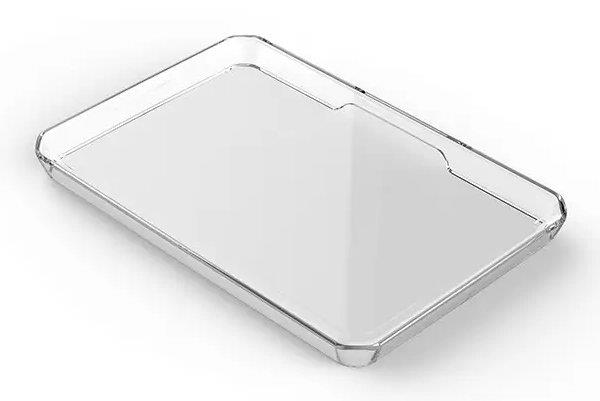

Das Cover schützt sowohl auf der Fahrt als auch während der Parkzeit das Display vor Stössen, Regen und Schmutz. Durch die genaue Passform hat es einen engen Sitz und braucht keine zusätzliche Befestigung am Display. schützt vor Stössen schützt vor UV-Strahlung passend für Display der Größe 100x67mm

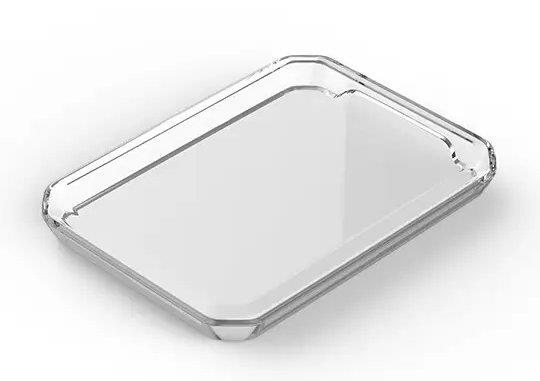

Das Cover schützt sowohl auf der Fahrt als auch während der Parkzeit das Display vor Stössen, Regen und Schmutz. Durch die genaue Passform hat es einen engen Sitz und braucht keine zusätzliche Befestigung am Display. schützt vor Stössen schützt vor UV-Strahlung passend für Display der Größe 47x69mm

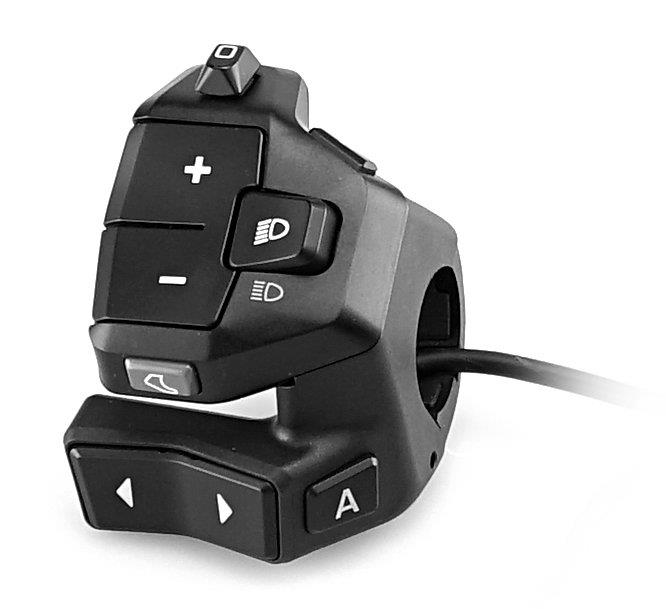

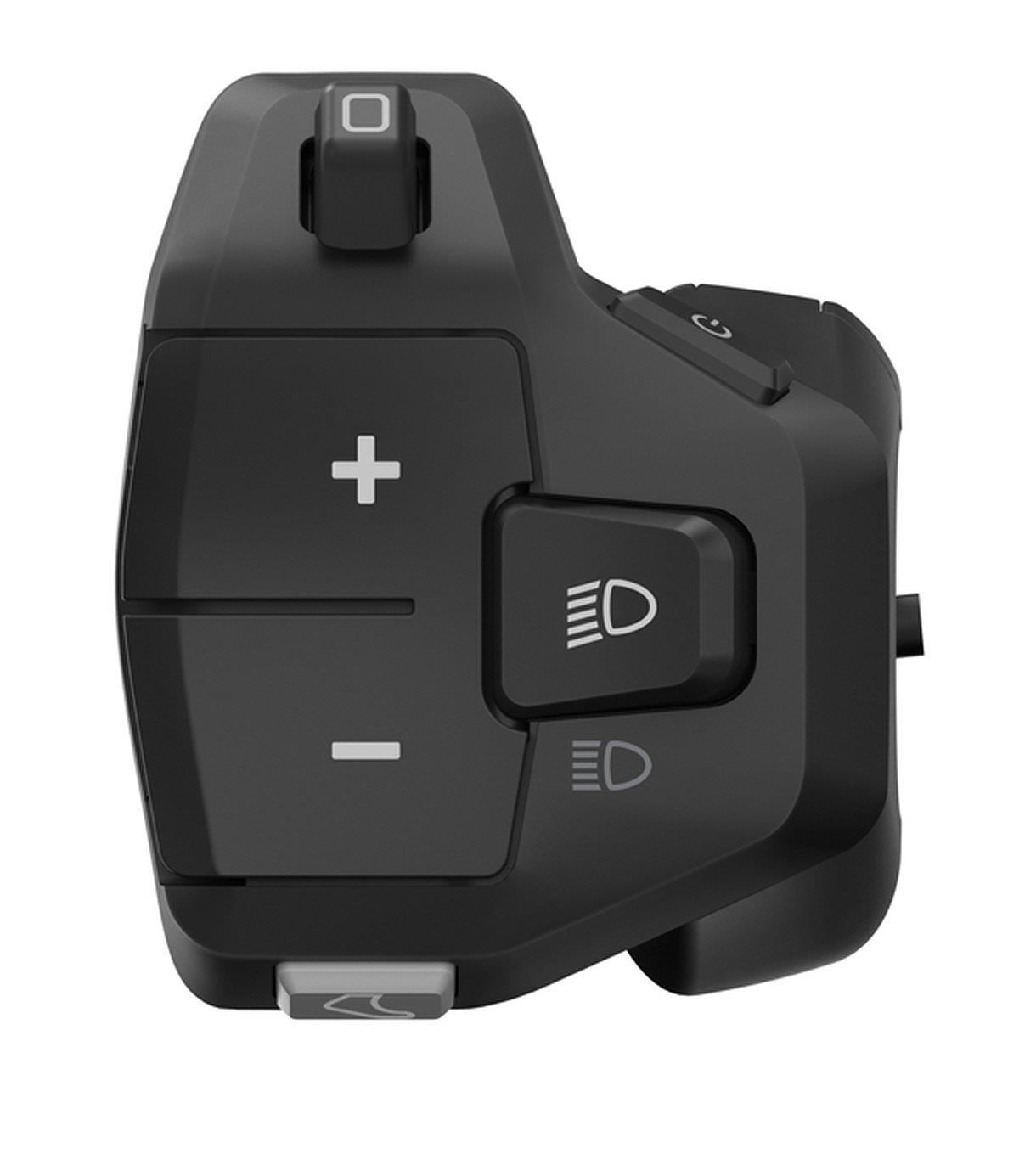

Die ergonomische FIT Remote Basic ermöglicht die einfache und sichere Steuerung der FIT Displays auch während der Fahrt. Die mit LED hinterleuchteten Tasten und das Vibrationsfeedback sorgen für beste Bedienbarkeit auch mit Handschuhen oder bei Dunkelheit.   Ergonomisches Design Bluetooth Verbindung Schiebehilfe / Boost-Funktion: Mit der «Boost-Funktion» lässt sich kurzzeitig die maximale Leistung abrufen Tasten mit LED-Hintergrundbeleuchtung und Vibrationsrückmeldung   mit 300mm Kabel, passend für alle Modelle ab 2021 Achtung Dieses Produkt funktioniert erst nach Anmeldung im System.Es muß durch einen zertifizierten FIT-Händler im Rad angemeldet werden, sonst funktioniert das Teil nicht !

ergonomisches Design für intuitive Bedienbarkeit Schiebehilfe / Boost-Funktion Mit der «Boost-Funktion» lässt sich kurzzeitig die maximale Leistung abrufen Tasten mit LED-Hintergrundbeleuchtung Bluetooth-Verbindung mit dem FIT E-Bike System Vibrationsrückmeldung in Kombination mit Display Comfort, Compact oder App FIT E-Bike Control nutzbar mit 300mm Kabel, passend für alle Modelle ab 2021

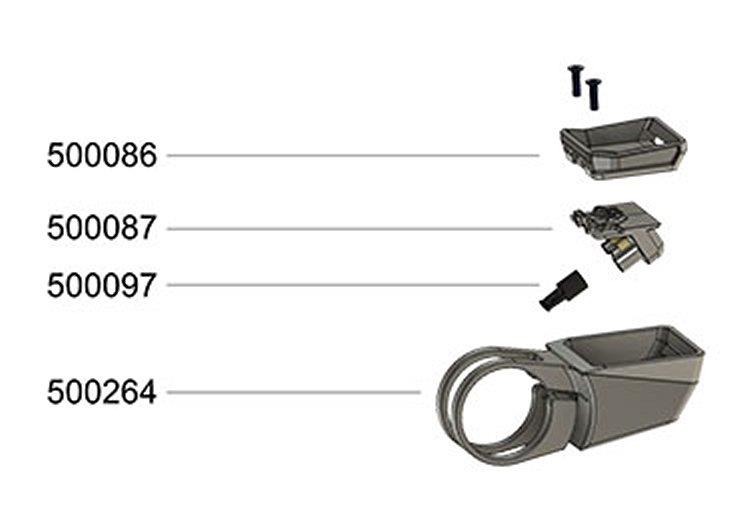

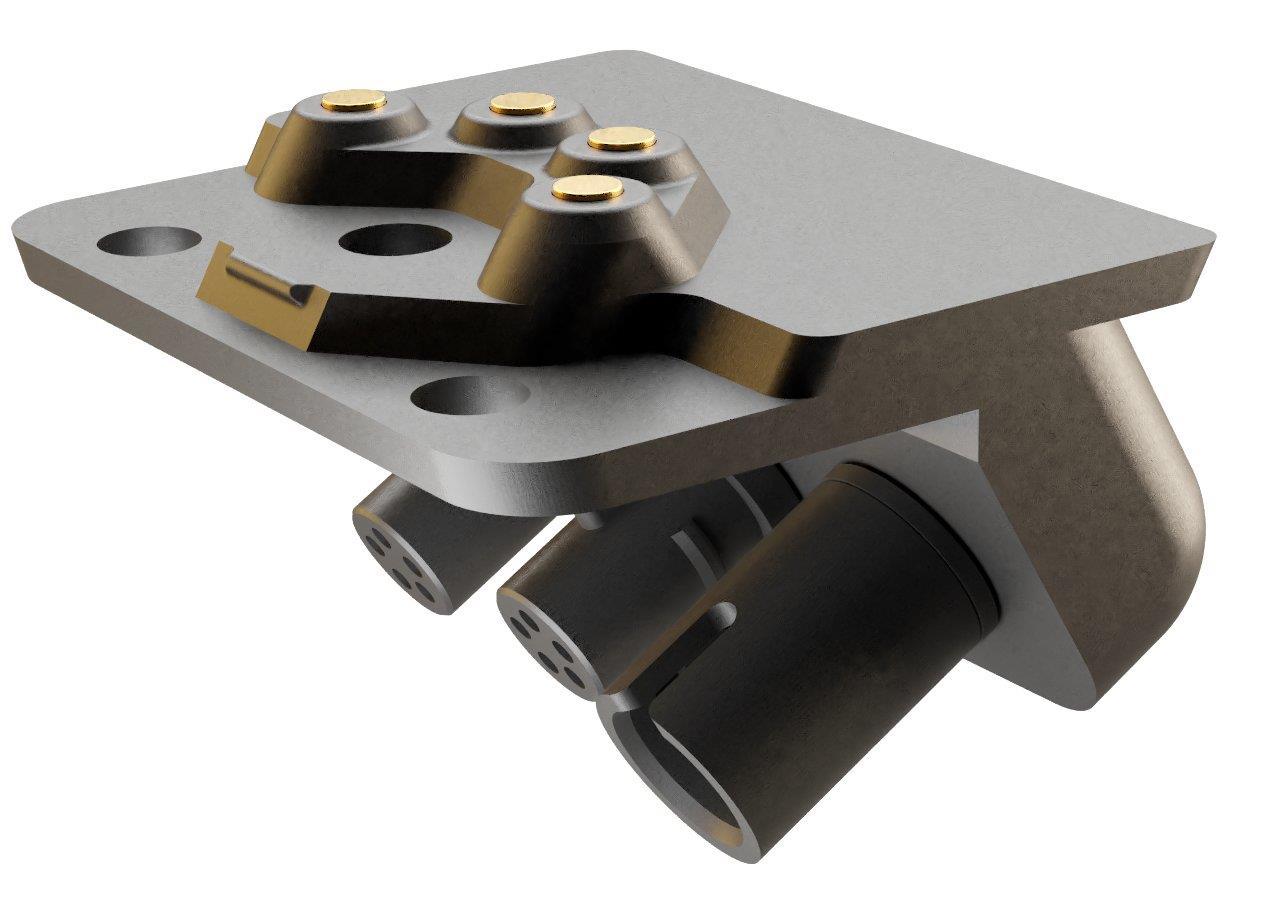

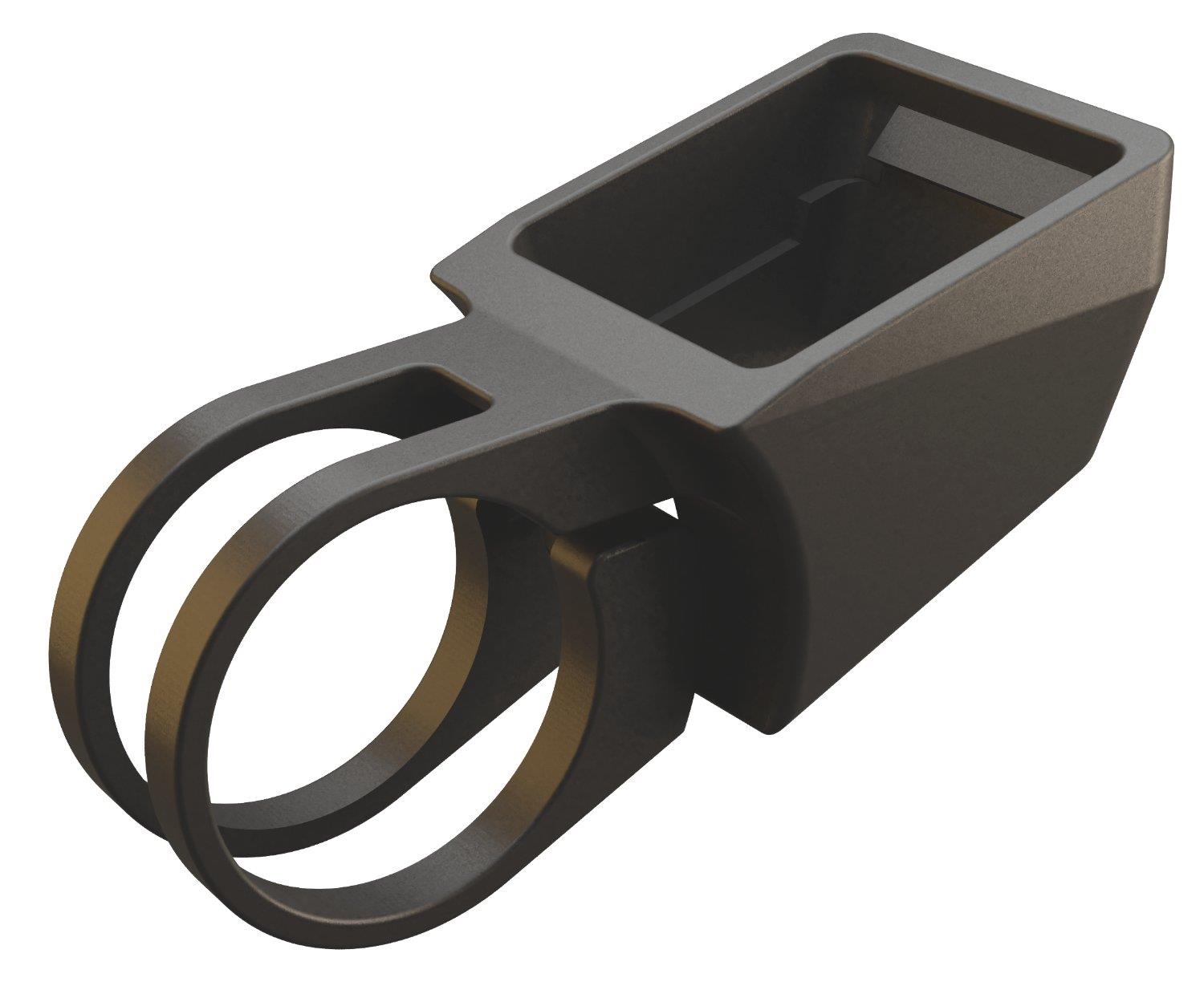

beinhaltet folgende Produkte: 500086 FIT Insert Halter Display 500087 FIT Stecker-Adapter Display 500097 FIT Buchsenkappe Stecker-Adapter Display 500264 FIT Halter Center Display 31.8 mm

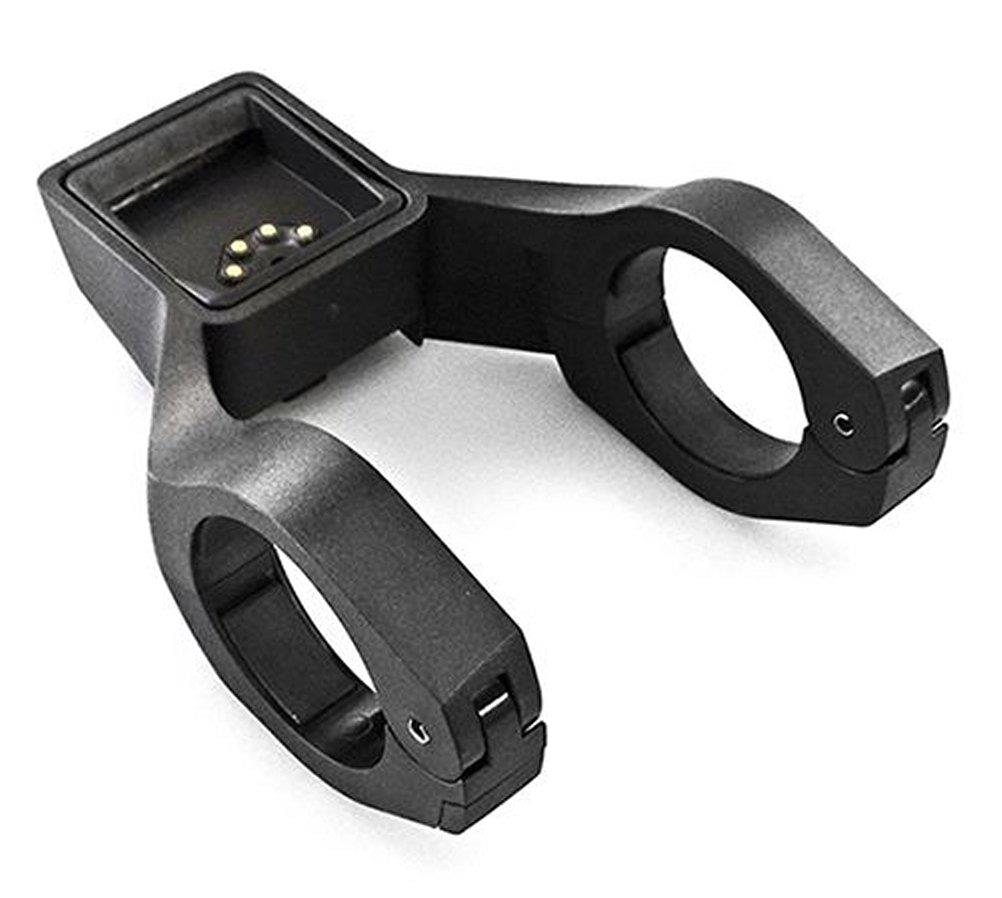

beinhaltet folgende Produkte:   500086 FIT Insert Halter Display 500087 FIT Stecker-Adapter Display 500097 FIT Buchsenkappe 500088 FIT Halter Universal Display 35mm

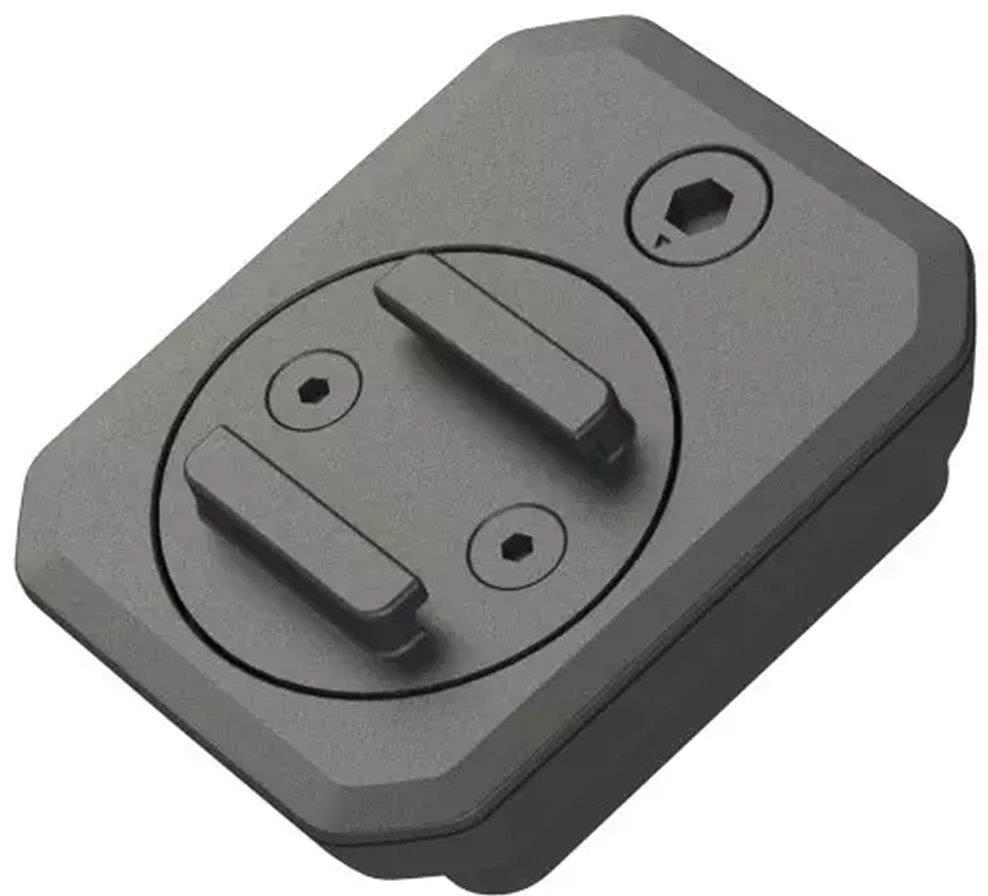

Smartphone, Garmin, Sigma oder Wahoo Boardcomputer: Mit der multifunktionalen Halterung kann die Tour mit jedem gewünschten Hilfsmittel geplant werden. Einfach das Display entfernen und den FIT Multiadapter in der Universalhalterung des E-Bikes befestigen. Hier wird der Fahrradcomputer sicher platziert und sorgt dafür, dass alle Informationen auf einen Blick ersichtlich sind. Zu dem Multiadapter gibt es verschiedenste Adapterstücke um die verschiedenen Geräte montieren zu können. Wichtig:Ein FIT E-Bike funktioniert nur mit einem Display (FIT Display oder Smartphone mit Drive Screen), ohne ist eine Nutzung nicht möglich (ein Fahrradcomputer als Anzeige reicht nicht aus). Um ein Smartphone auf dem Multiadapter zu montieren, wird ein Gegenstück mit SP Connect (Smartphone Hülle oder Smartphone Klammer) benötigt. Montageinfos:Kann auf die FIT Display-Halterungen montiert werden. Am Multiadapter befindet sich eine Sicherungsschraube zum Verhindern des unabsichtlichen herausfallen des Multiadapters. Einfach das Display entfernen und den FIT Multiadapter in die FIT Display Halterung des E-Bikes befestigen. Der FIT Multiadapter beinhaltet 5 Adapter-Einsätze (SP Connect, SPC+, Wahoo, SIGMA GPS und SIGMA TL2450 WO). Der Adapter-Einsatz SP Connect+ 501498 ist ab sofort im Lieferumfang des FIT Multiadapters enthalten.

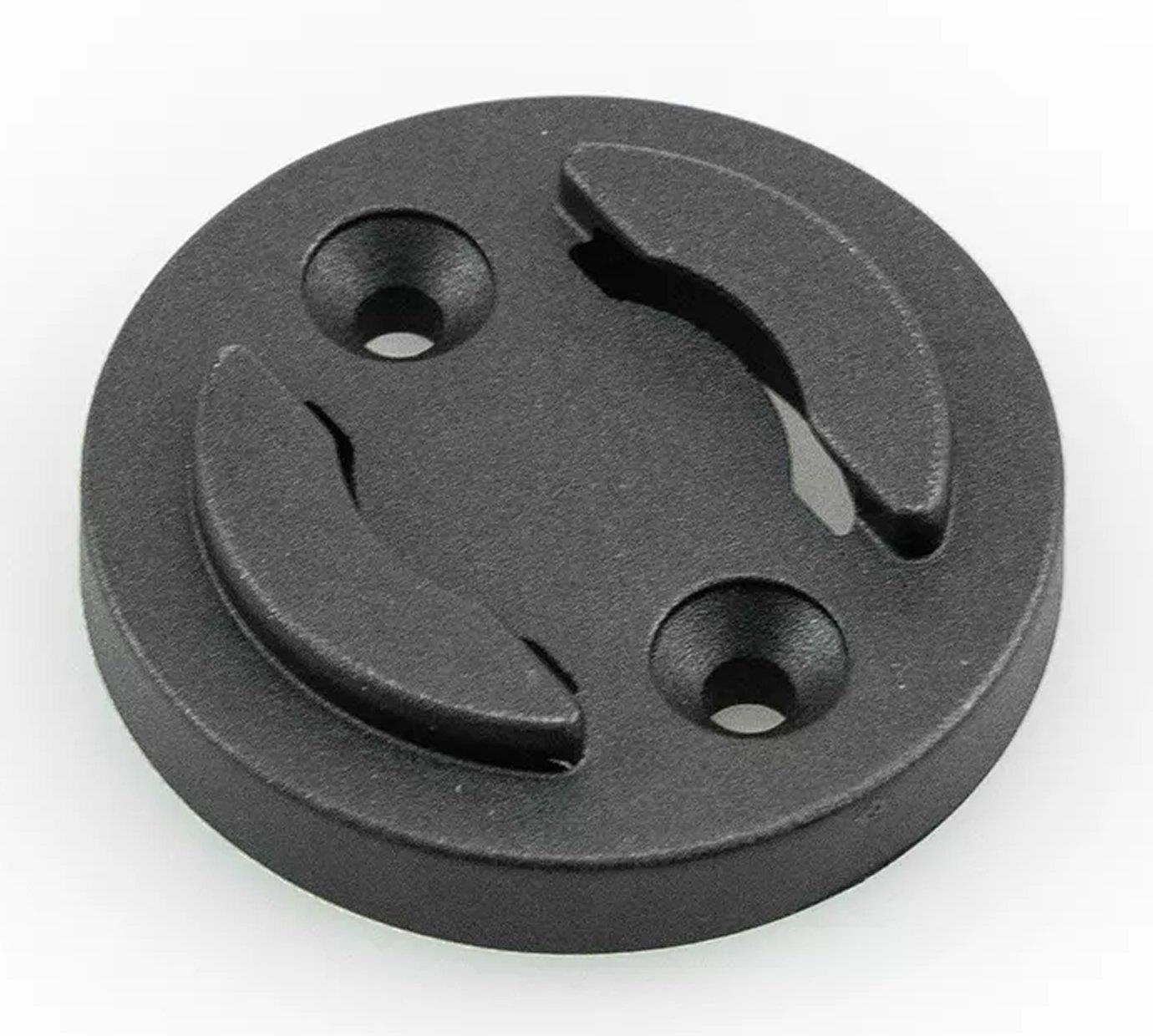

Der Adapter-Einsatz SP Connect+ ist ein mit dem FIT Multiadapter kompatibler Adapter-Einsatz. Dazu brauchst du ein passendes SPC+ Phone Case für dein Handy, um es schnell und sicher am FIT Multiadapter zu fixieren. Der SP Connect+ muss separat bestellt werden, da nicht im Lieferumfang des FIT Multiadapters enthalten. Hinweis: nicht kompatibel mit der alten SP Connect Schnittstelle Sichere Montage Handy (mit SPC+) kann auf dem Adapter im Hoch- oder Querformat montiert werden

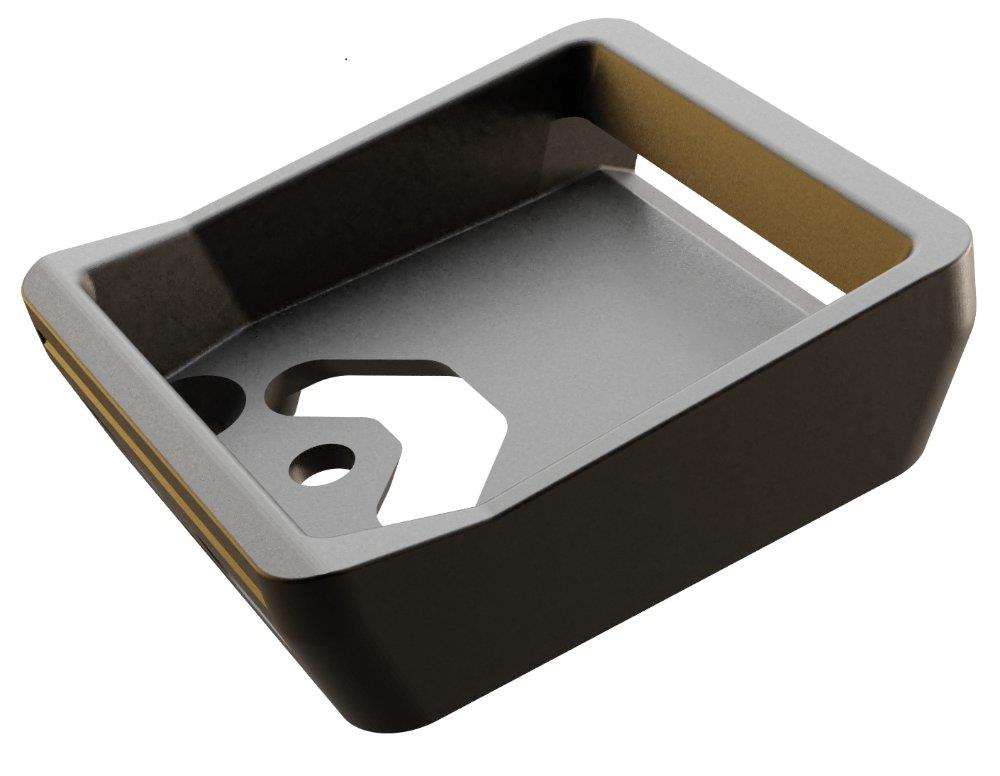

Das Insert wird in die Displayhalterung eingebaut, damit das Display montiert werden kann. kompatibel zu FIT Display Compact und Comfort nicht kompatibel zum Multi-Adapter, hierfür gibt es eine extra Variante

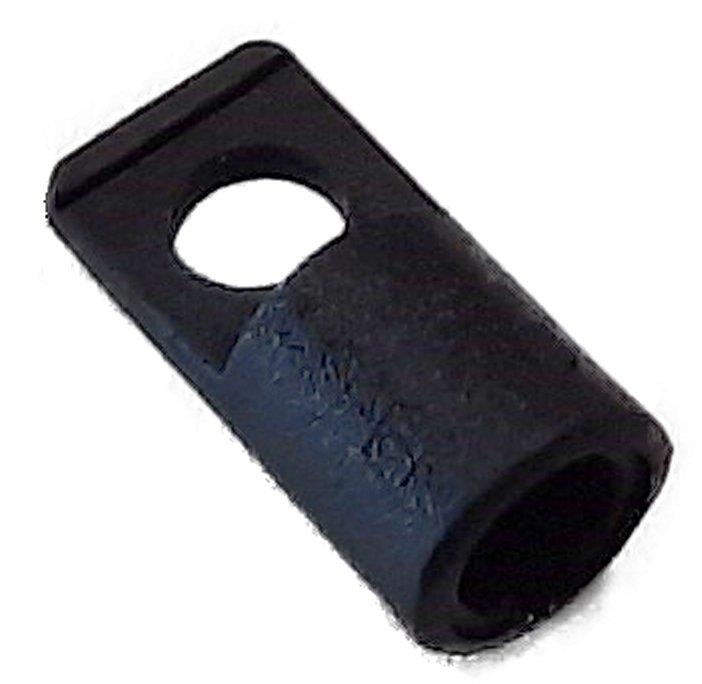

Wird der Reserve-Stecker des FIT Stecker-Adapters für Display nicht verwendet, kann die offene Buchse mit der FIT Buchsenkappe abgedeckt und somit vor Wasser und Verschmutzungen geschützt werden.

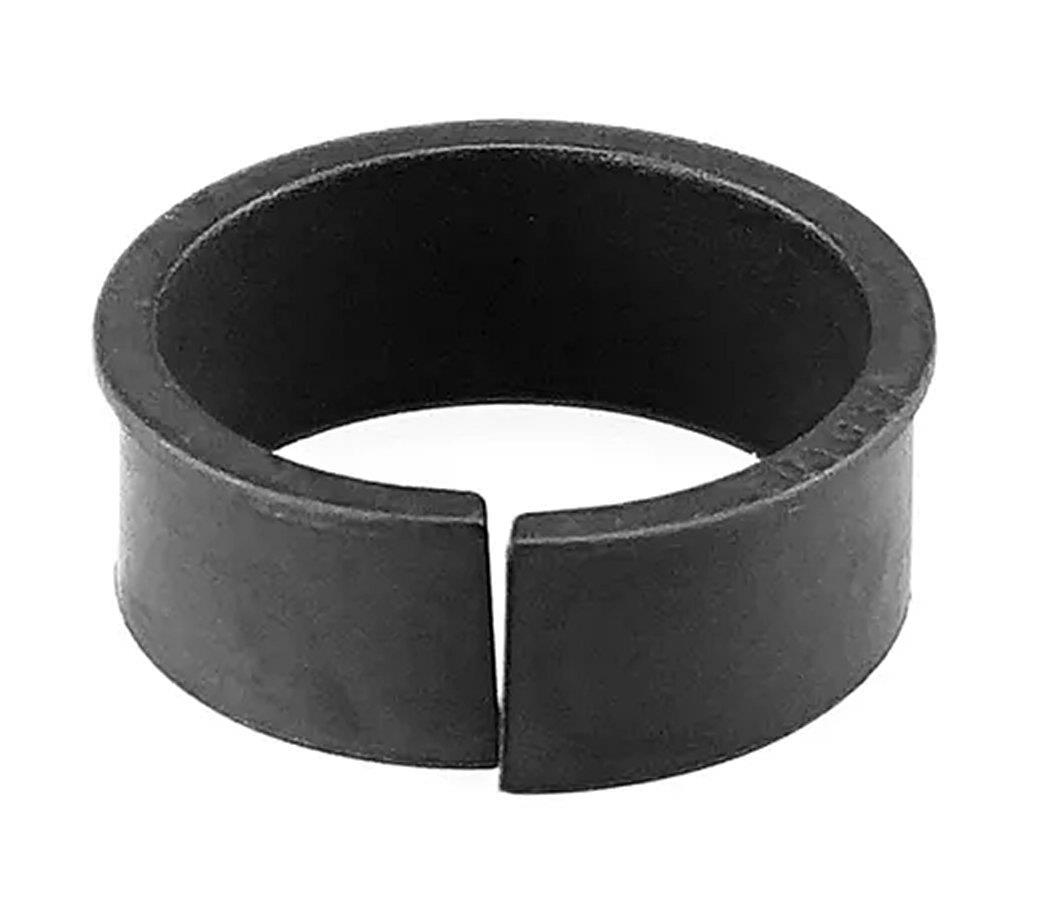

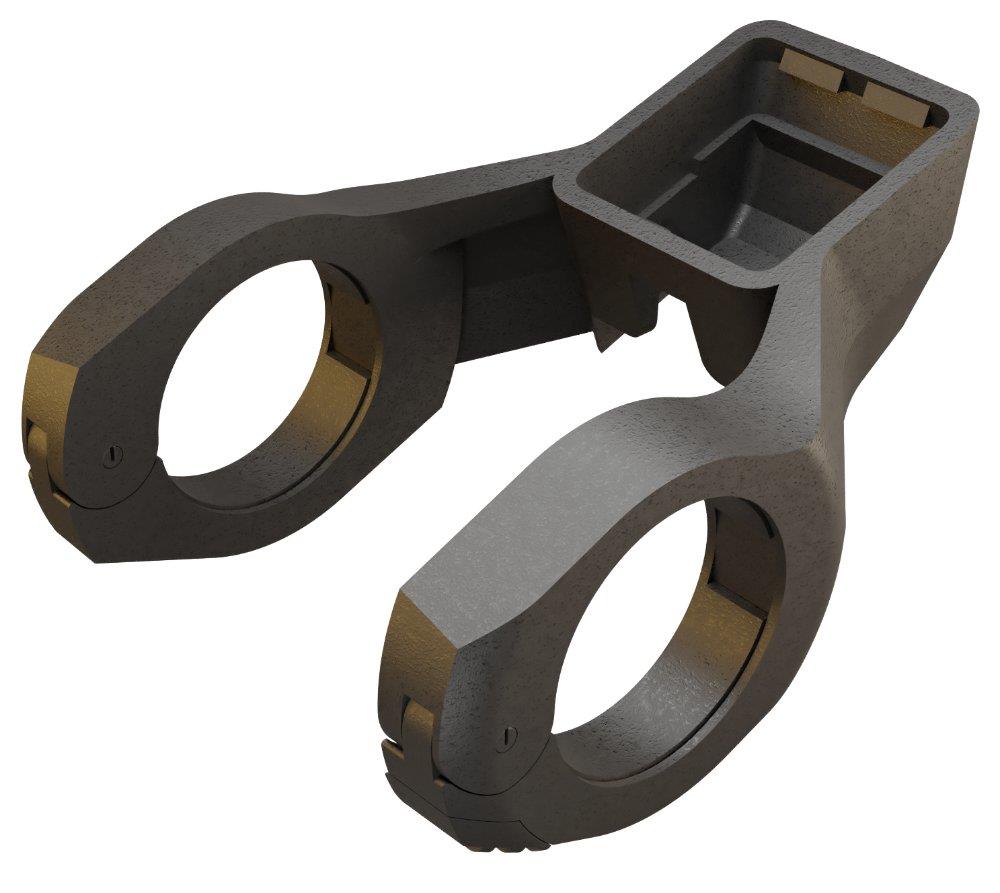

Damit der FIT Halter Universal 35 mm für Display an einem Lenker mit 31.8 mm Durchmesser montiert werden kann, empfehlen wir den dafür entwickelten FIT Reduzierring von 35 mm auf 31.8 mm zu verwenden. Hinweis: es werden 2 Adapterringe benötigt.

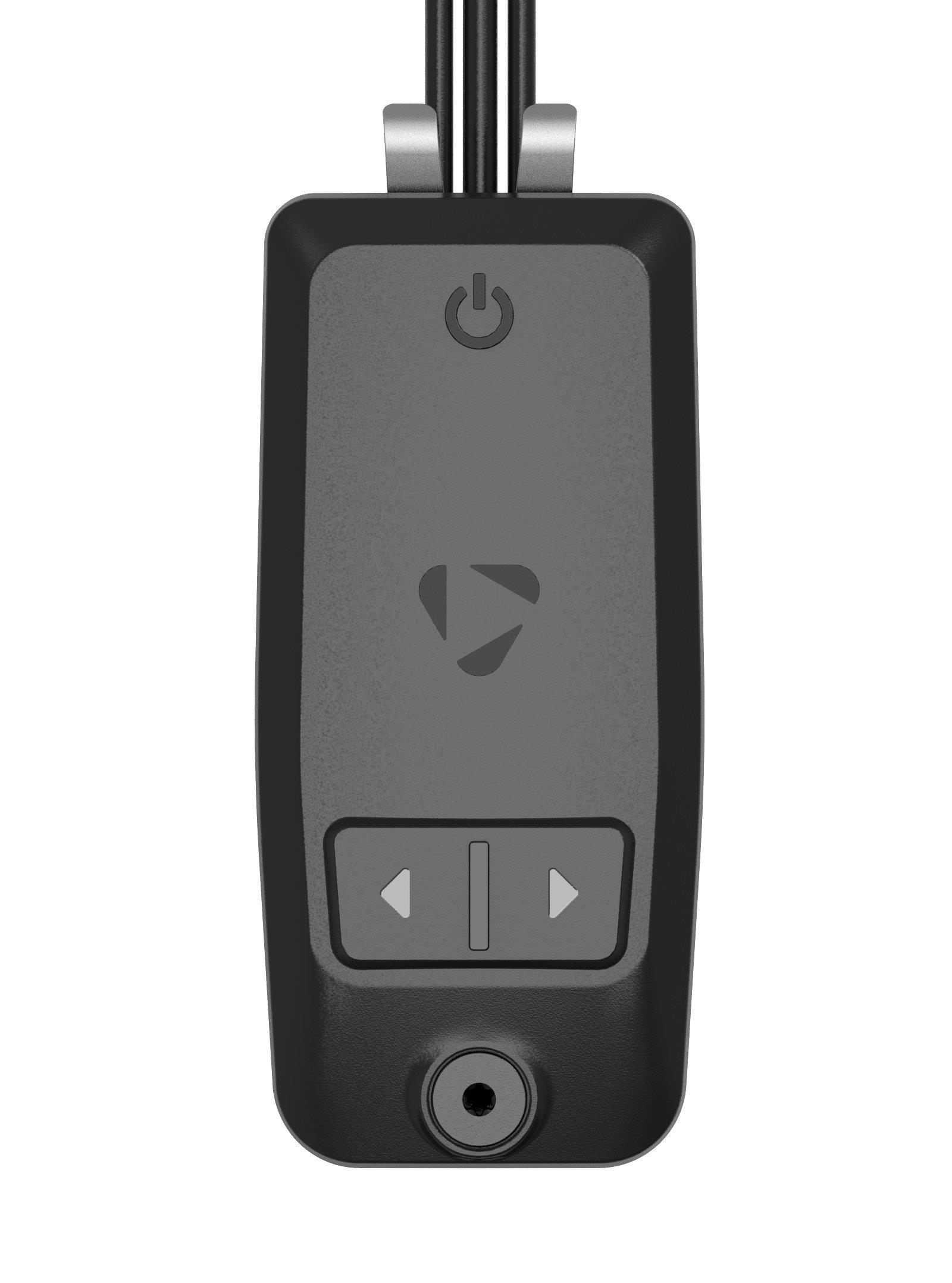

Die Master Node Basic übernimmt die Steuerung des E-Bike System und zeigt mittels LEDs den Status der Unterstützungsstufe und den Ladestand des E-Bike Akkus an. Eingebaut wird die Master Node Basic in das Oberrohr des E-Bikes. Mittels Feder an der Oberseite und einer Schraube am unteren Ende wird die Master Node Basic befestigt. Auf der Master Node Basic befinden sich 3 Tasten. Eine Taste, um das E-Bike ein- oder auszuschalten und zwei Tasten um die gewünschte Unterstützungstufe auszuwählen. Masse: Abdeckung oben: 81.9 x 37.8 x 24.1 mm mit Montagefeder: 89.4 x 37.8 x 24.1 mm Ausschnitt Oberrohr: 64.6 x 32.4 x 18.6 mm   Kabellänge: CAN Kabel: 100 mm Remote Pure Kabel: 50 mm   Stecker: 1x Higo Micro A Male 1x Higo Micro D Male Bedienungsanleitung Bedienungsanleitung für Räder mit Pinion-MGU   Stufe off  Eco  STD / FLOW STD / FLOW  AUTO / FLEX  HIGH / FLY  HIGH / FLY  Unterstützung    20%  40%  100 %  100% 80%  100%  Akkuladestand    81-100% 81-100%   41-60 %  81-100%  81-100%  81-100%

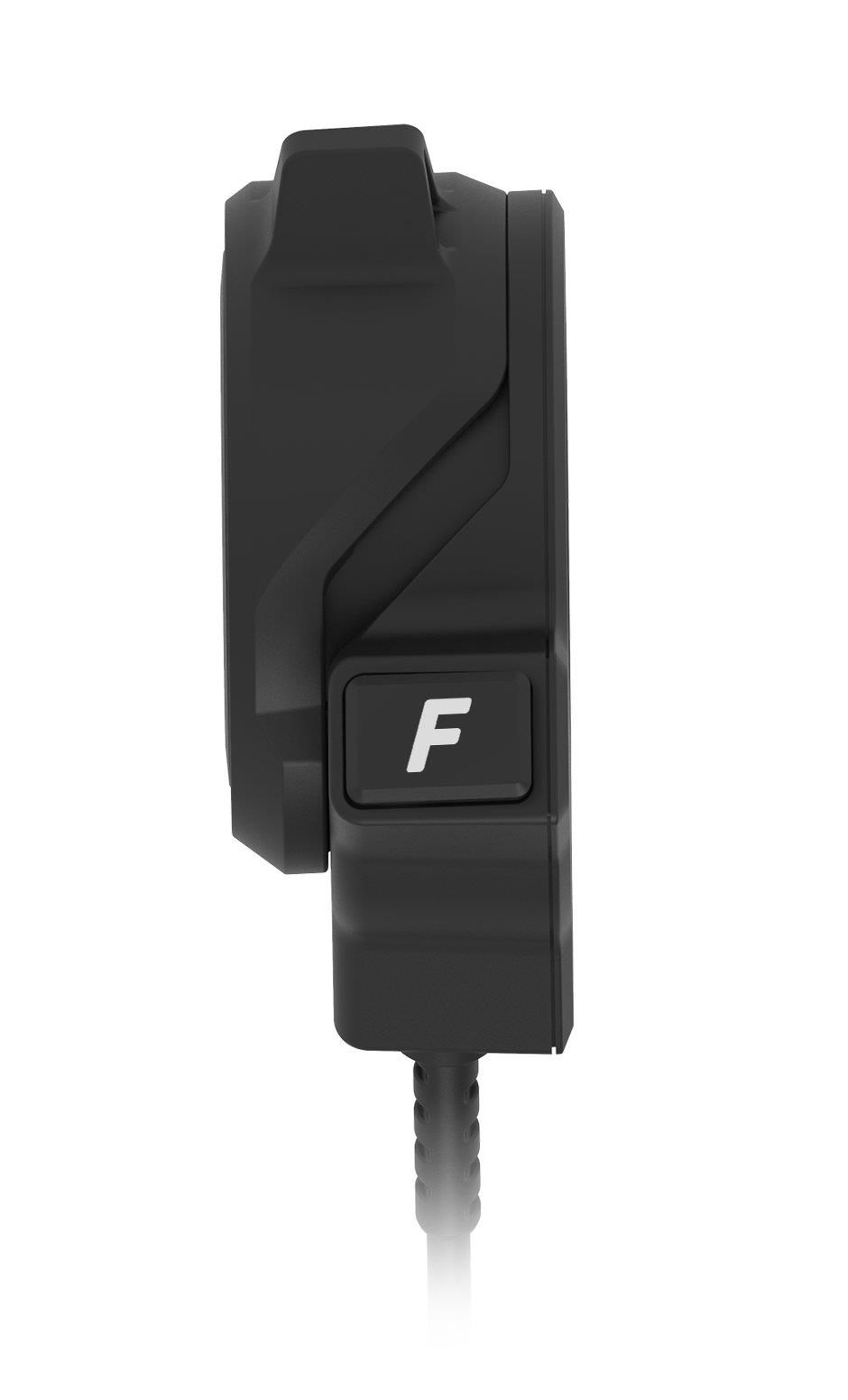

Die FIT Remote Pure mit Ring-Steuerung und Funktionstaste ist das ideale Zubehör für jeden E-Bike-Fahrer, der die volle Kontrolle über seine Unterstützungsstufe haben möchte. Der Ring auf der Remote ermöglicht eine intuitive Steuerung der Unterstützungsstufe, indem er einfach gedreht wird. Durch eine Drehung des Rings nach oben oder unten kann die gewünschte Unterstützungsstufe ausgewählt werden. Die Funktionstaste auf der Remote ist einfach zu bedienen und bietet schnellen Zugriff auf weitere Funktionen die per App gewählt werden kann. Montagehinweis: wird an die linke Lenkerseite gebaut nur in Verbindung mit Master Node   Stecker:  1x Higo Micro B Female

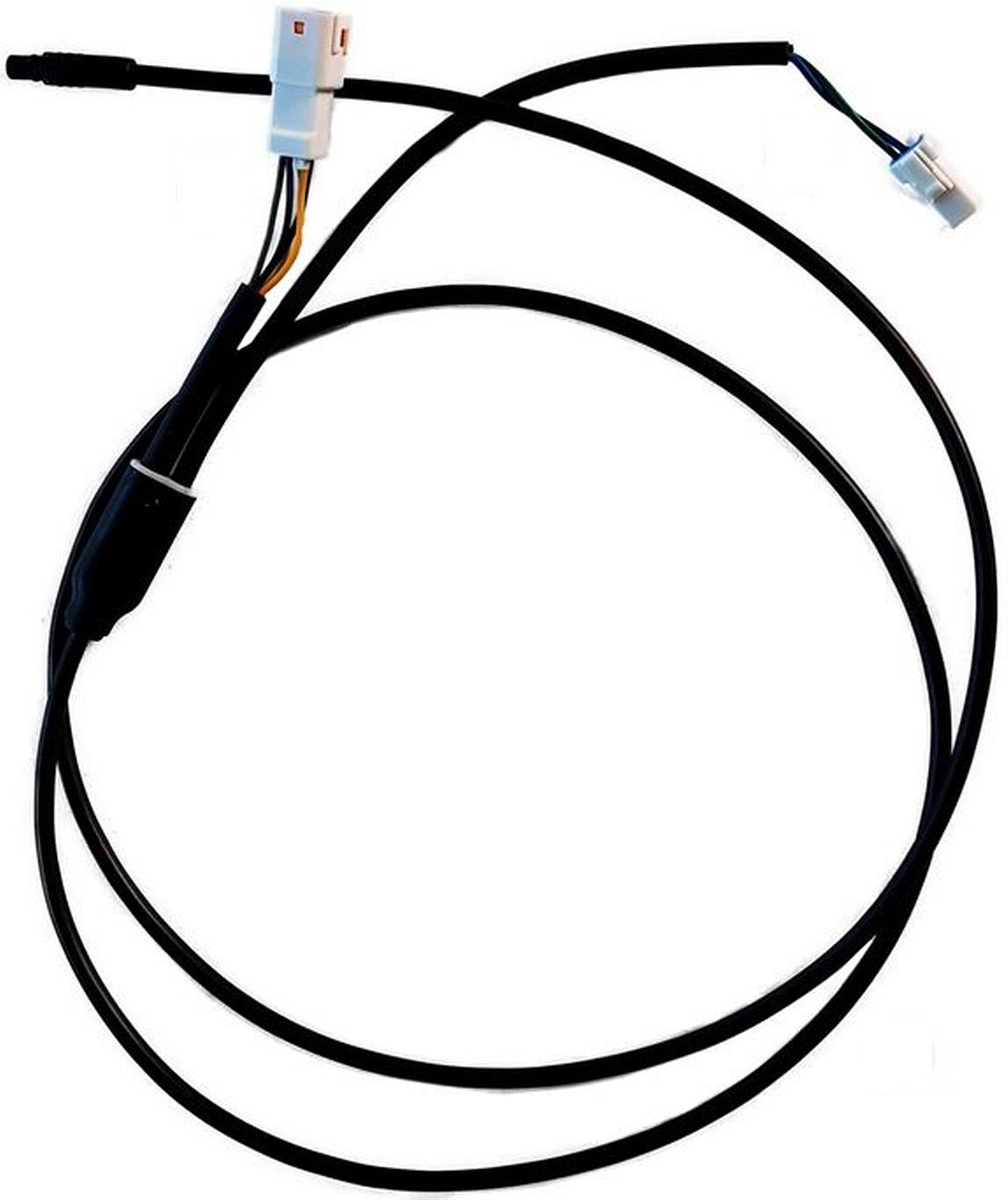

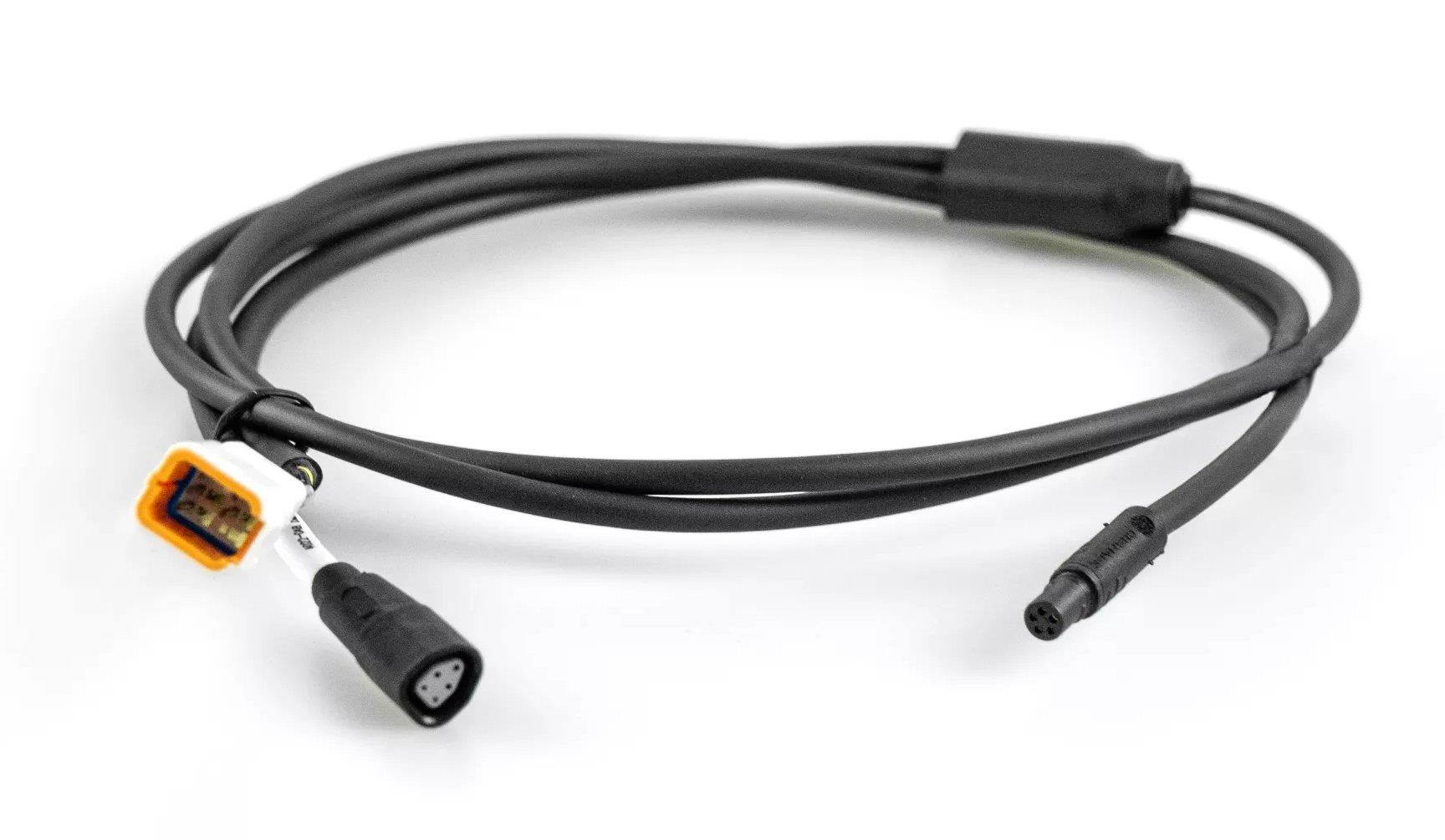

FIT HMI-Kabel für Pinion Motoren MGU. Stecker: 1x Signal C 5 1x JST JWPF 6-Pin 1x HIGO Mini Female 5-Pin

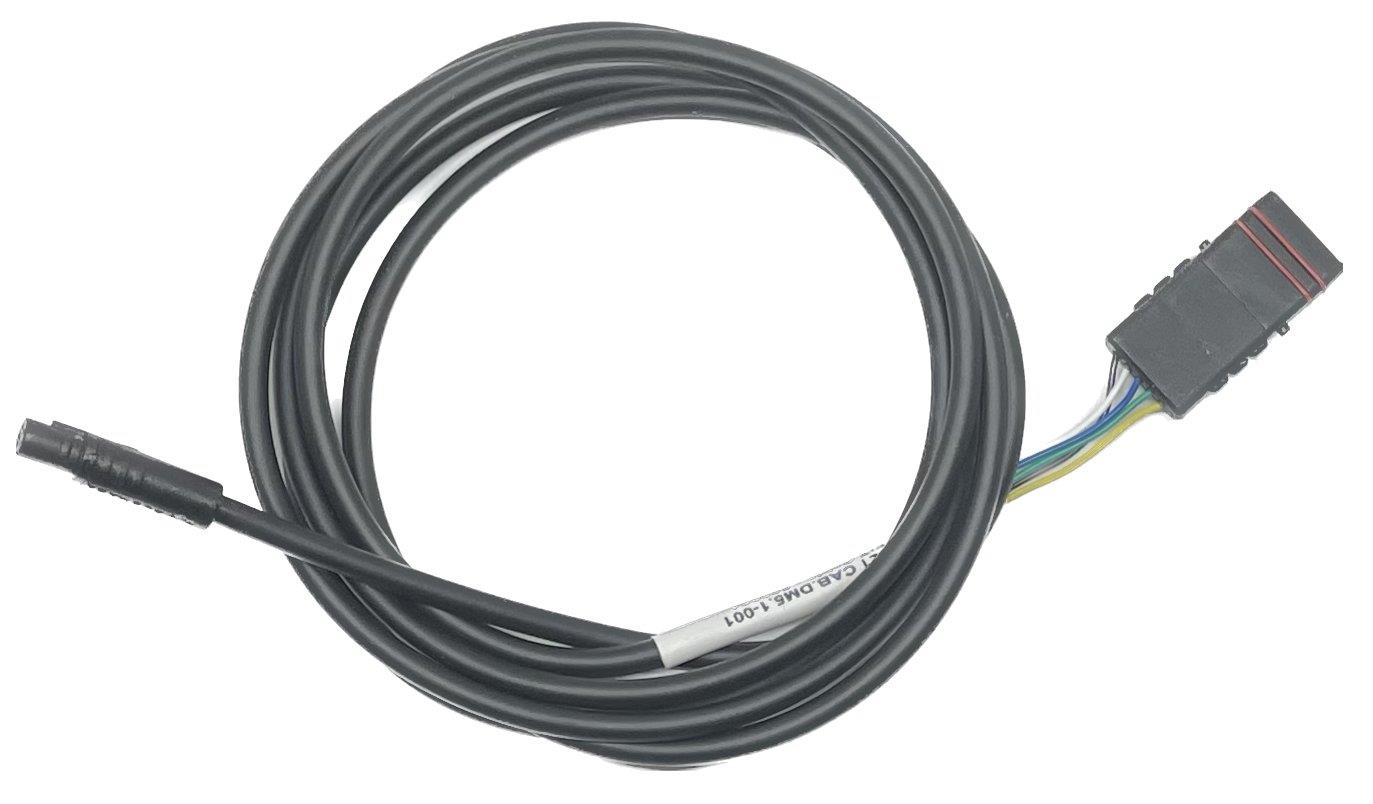

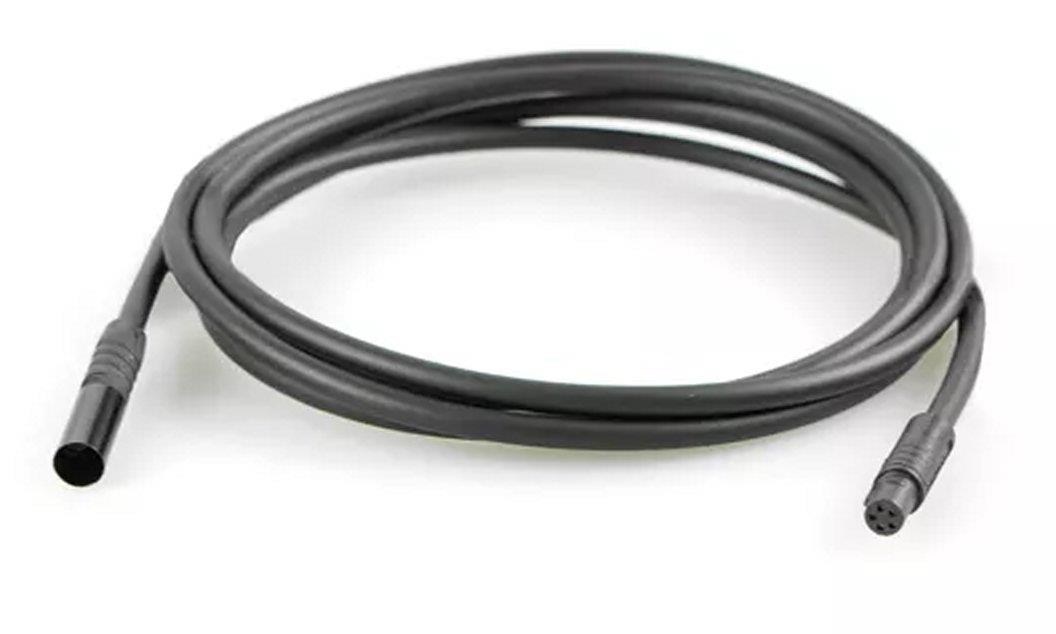

nur passend für Räder mit dem FIT 2.0 System und Brose Motor Stecker: 1x Brose HMI Stecker 1x Cusmade Signal C Female Kabellänge: 1400mm

Bild-Legende: A) Anschluss Akku: 55 mmB) Anschluss Motor: 175 mmC) Anschluss Display: 1200 mm

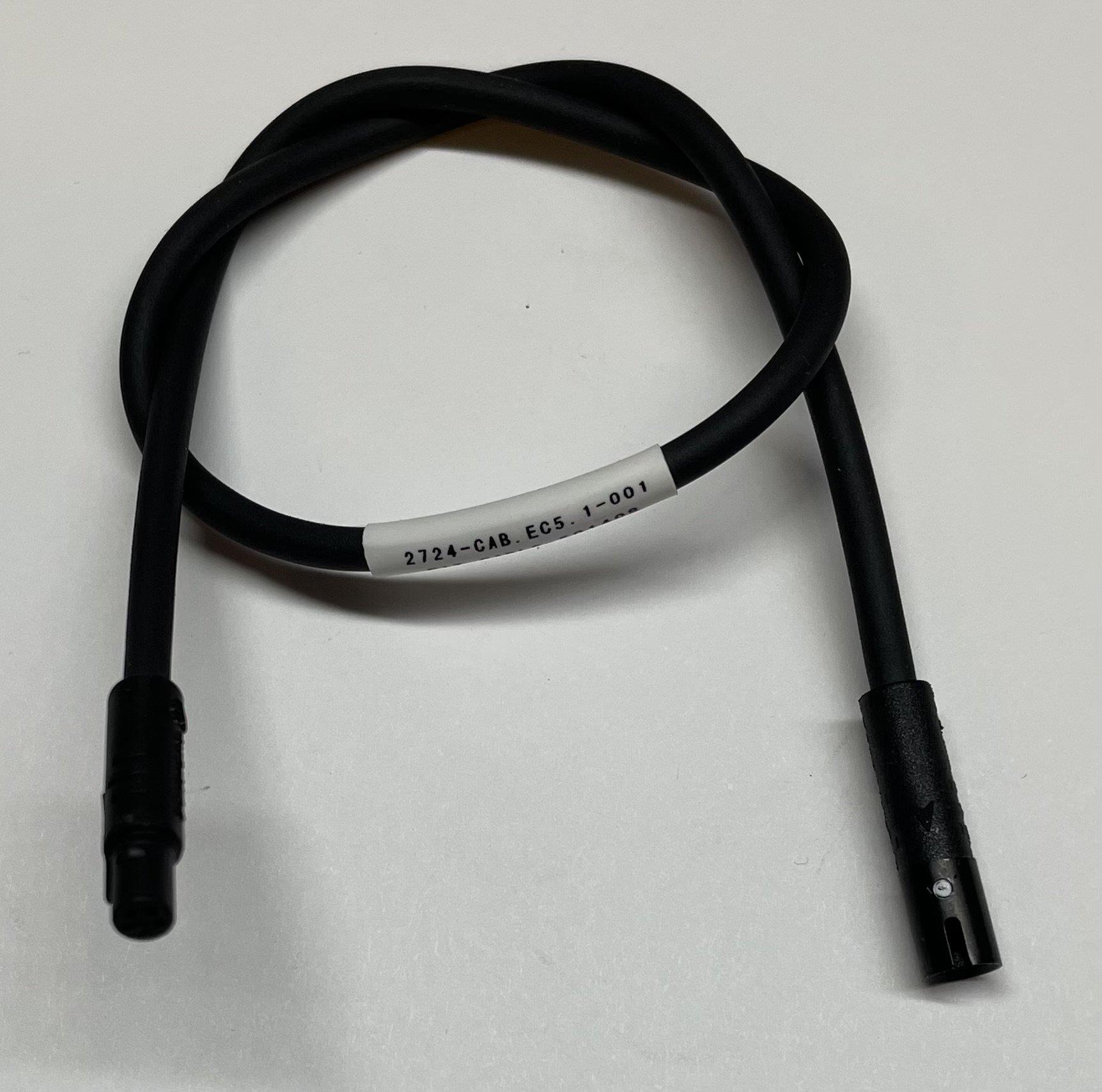

Dieses Kabel ermöglicht die Verlängerung eines FIT 2.0 Display-Kabels, des Kabels einer Remote-Basic oder einer USB-C Buchse. Nicht passend für Remote-Pure ! Stecker: 1x Signal C 5-Pin male 1x Signal C 5-Pin female

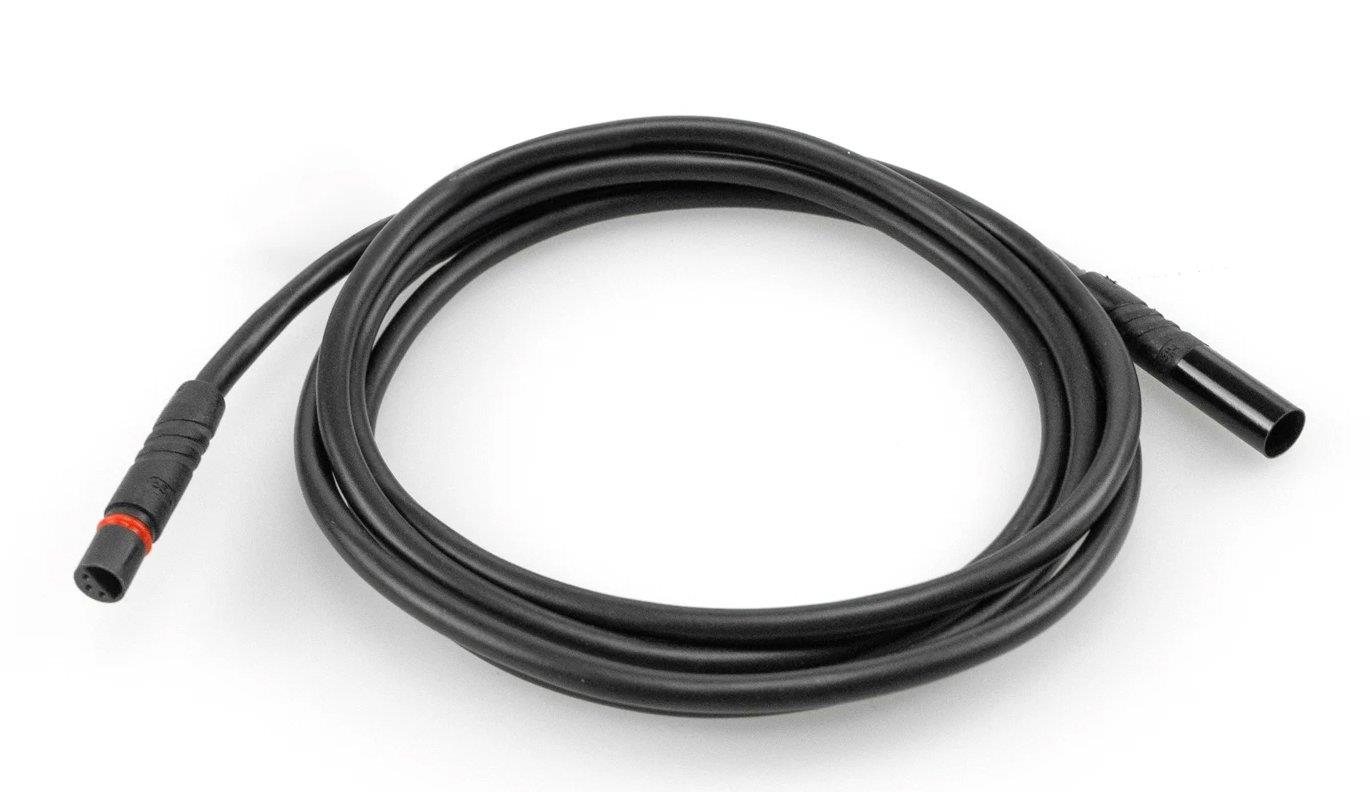

Dieses Kabel ermöglicht die Verlängerung eines FIT 2.0 Masternode Zuleitungskabel. Nicht passend für Remote-Pure ! Stecker: 1x Micro-Q 6-polig male 1x Micro-Q 6-polig female

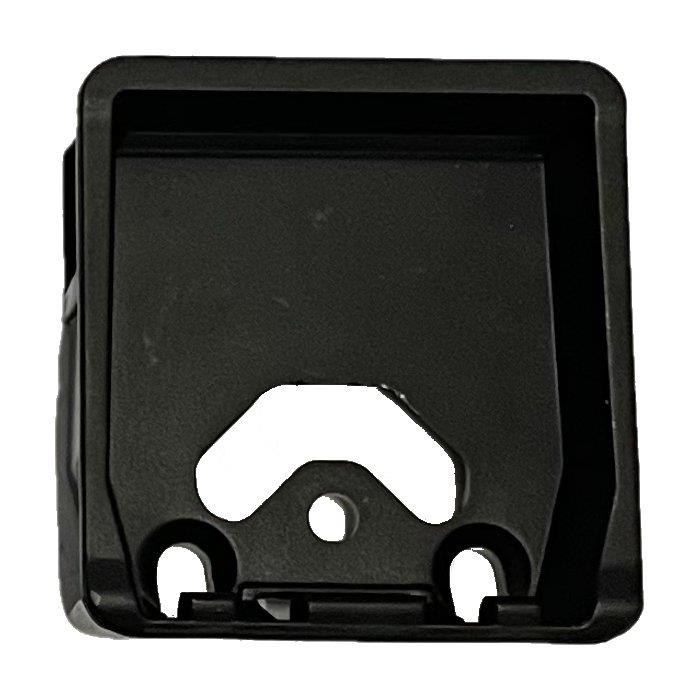

Das Insert wird in die Displayhalterung eingebaut, damit das Display montiert werden kann. Auf diese Variante des Inserts kann außer einem Display auch der FIT Multiadapter montiert werden. Das FIT Insert ist bereits im Lieferumfang des FIT Multiadapters enthalten.

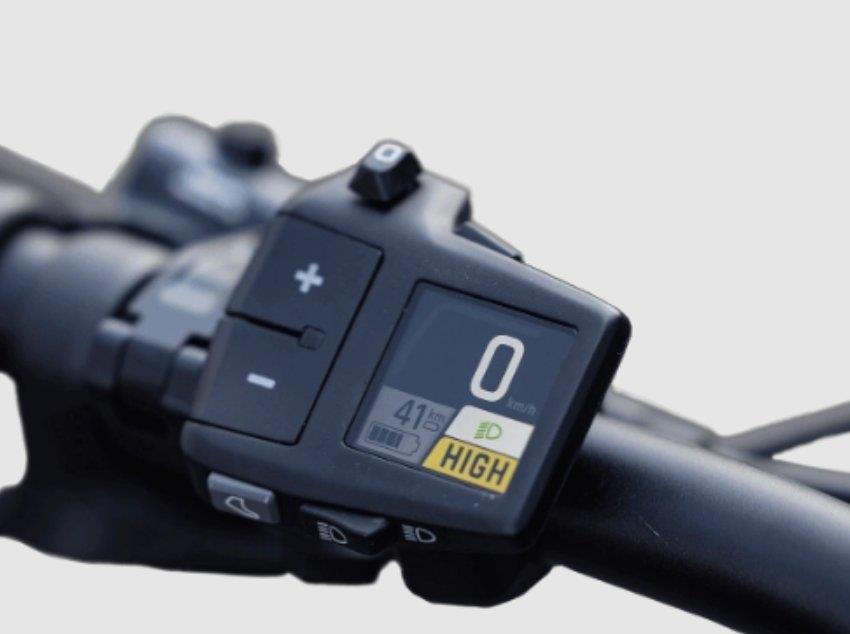

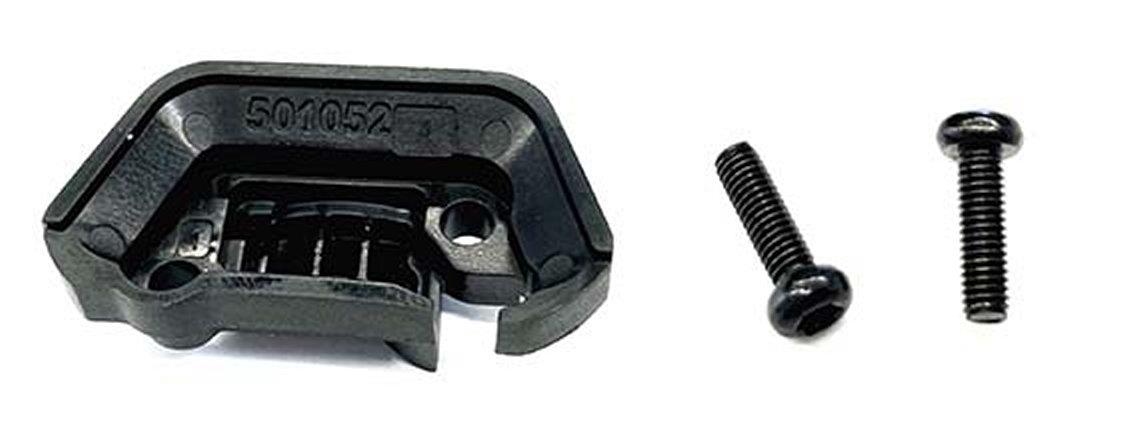

Beim steileren Anstellen gewisser Bremsen kann die Klemmschelle der Bremse mit der Unterseite des Bedienelements Remote Basic in Kollision geraten. Um eine Beschädigung zu vermeiden, soll ein Distanzstück montiert werden, welches für einen grösseren Abstand sorgt. Das gewährleistet den benötigten Freiraum, für die individuelle Bremseinstellung.   Montageanleitung

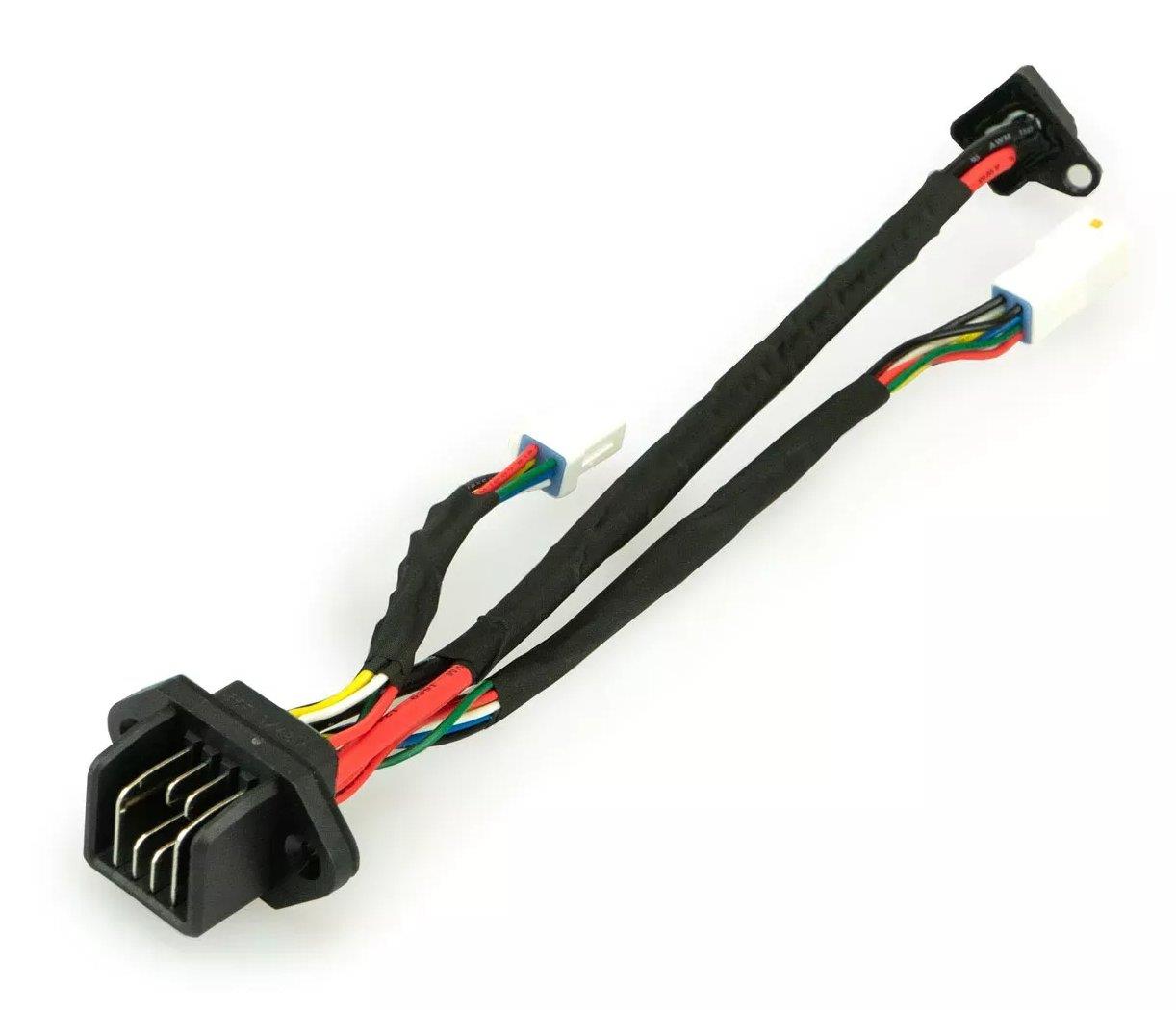

nur passend für Räder mit dem FIT 2.0 System und Pinion Motor Stecker: 1x FIT Akku Terminal 1x JST JWPF 8-Pin Male 1x JST JWPF 6-Pin Female 1x Pinion Motor Stecker Kabellängen: zum Ladeport: 160 mm zum Motor: 200 mm zum Display / Node Kabel: 70 mm

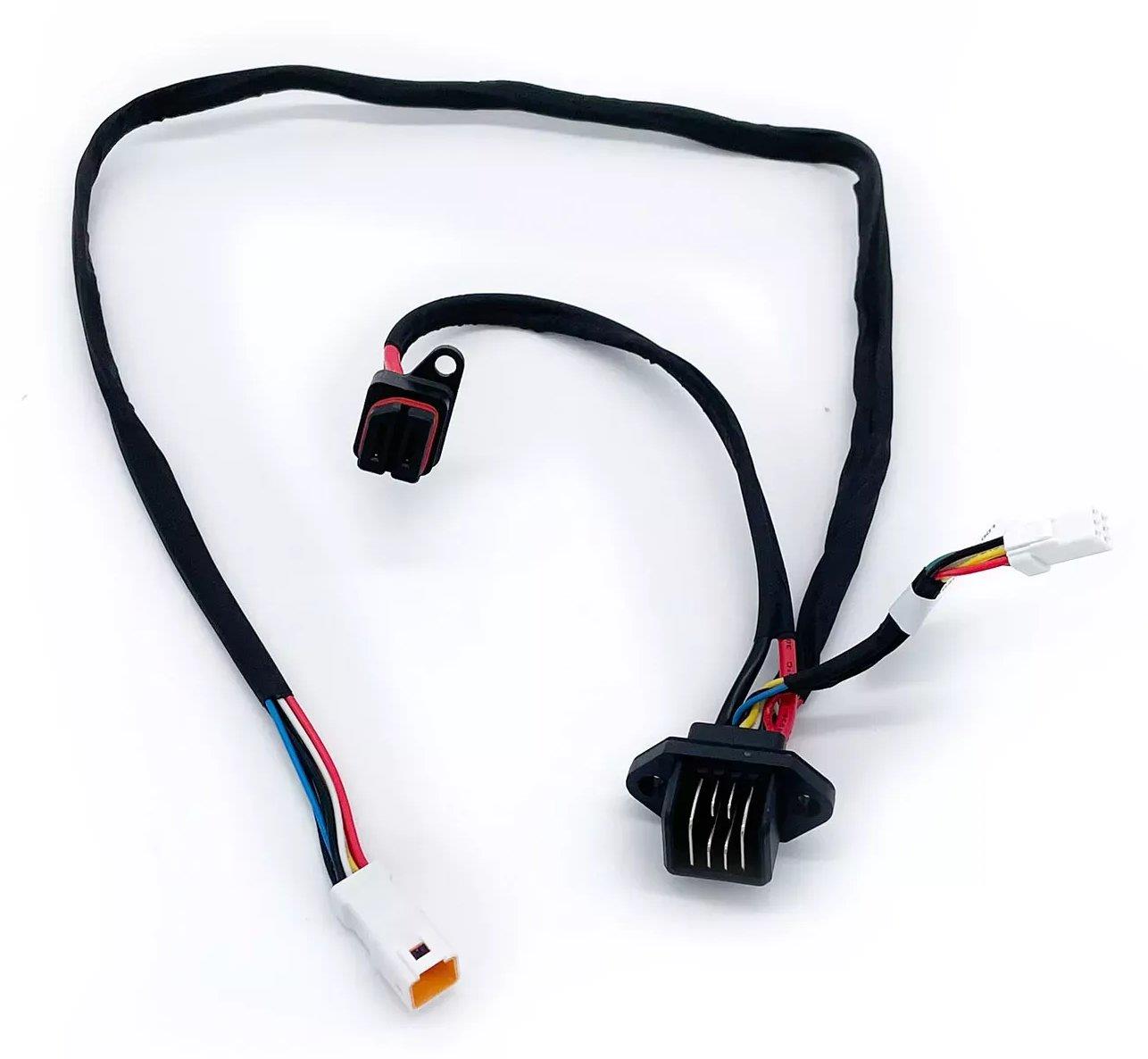

nur passend für Räder mit dem FIT 2.0 System und Pinion Motor Stecker: 1x FIT Akku Terminal 1x JST JWPF 8-Pin Male 1x JST JWPF 6-Pin Female 1x Pinion Motor Stecker Kabellängen: zum Ladeport: 550 mm zum Motor: 200 mm zum Display / Node Kabel: 70 mm

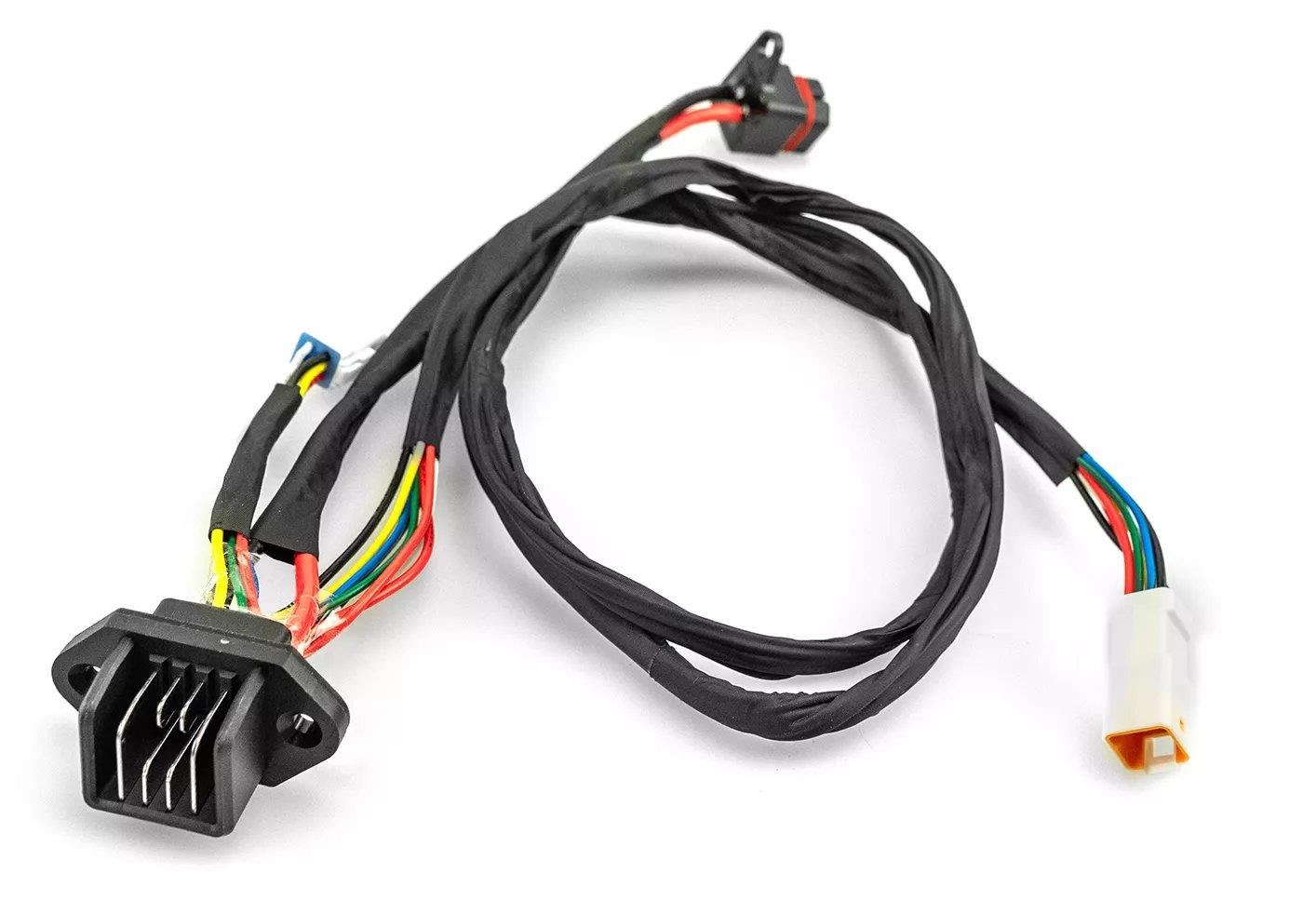

nur passend für Räder mit dem FIT 2.0 System und Pinion Motor Stecker: 1x FIT Akku Terminal 1x JST JWPF 8-Pin Male 1x JST JWPF 6-Pin Female 1x Pinion Motor Stecker Kabellängen: zum Ladeport: 1000 mm zum Motor: 200 mm zum Display / Node Kabel: 70 mm

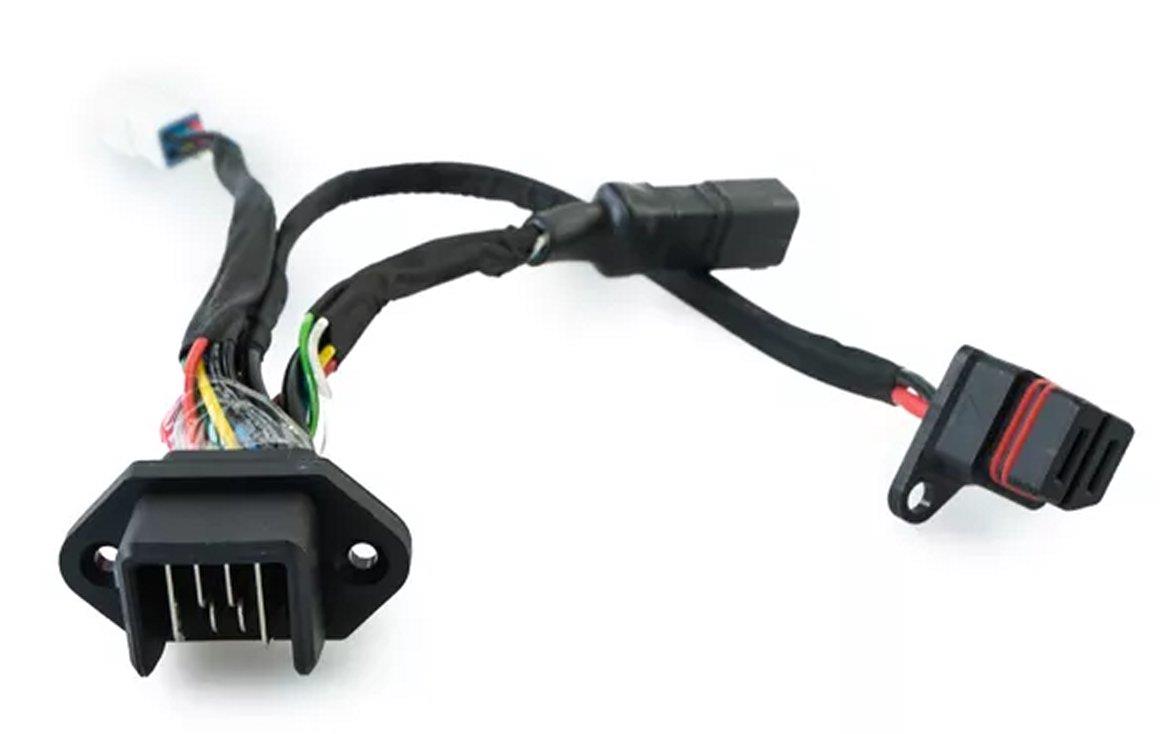

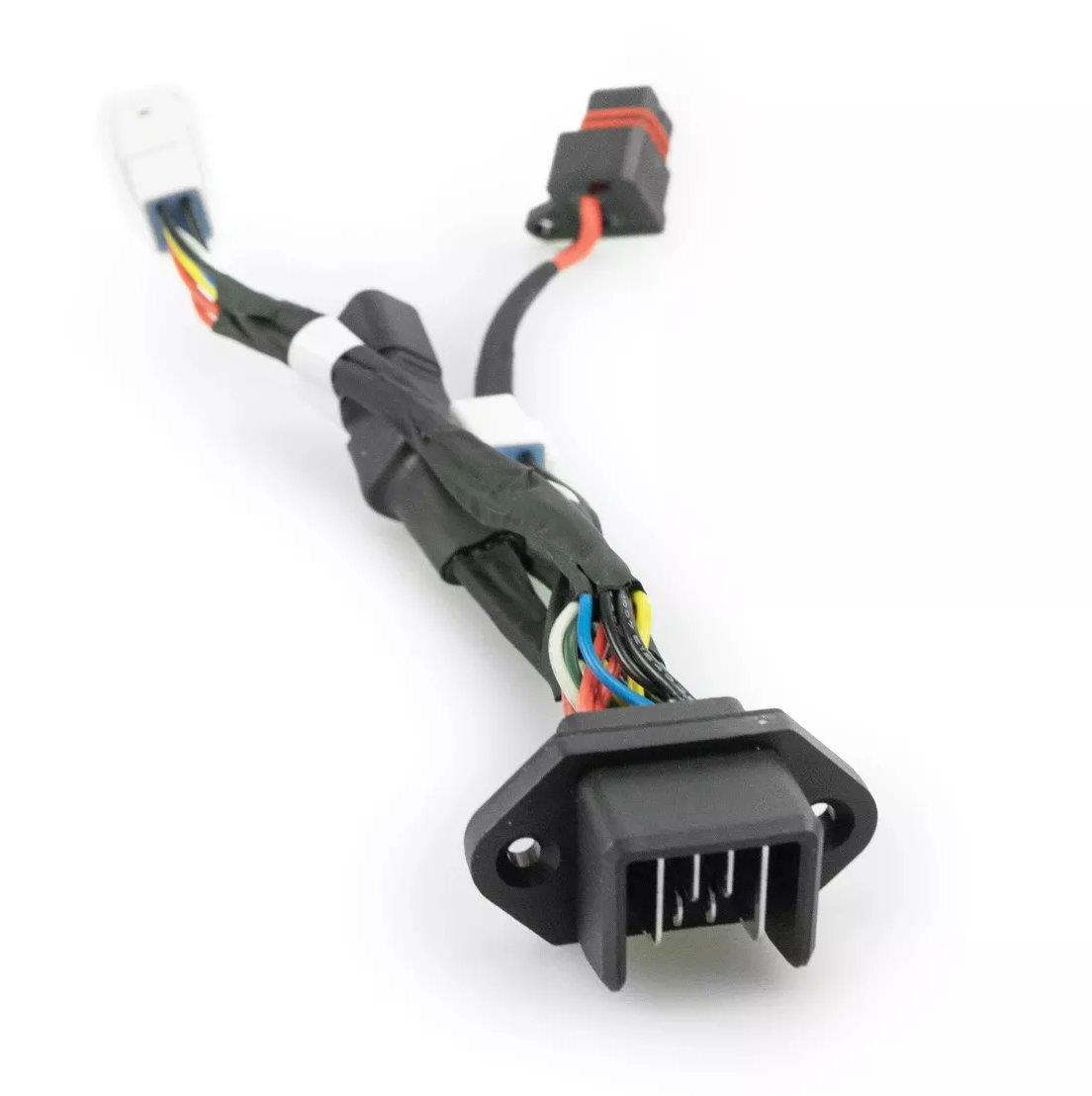

nur passend für Räder mit dem FIT 2.0 System und Pinion Motor Stecker: 1x FIT Akku Terminal 1x JST JWPF 8-Pin Male 1x JST JWPF 6-Pin Female 1x Pinion Motor Stecker 1x WW Powerstecker Male  Kabellängen: zum Ladeport: 160 mm zum Motor: 200 mm zum Display / Node Kabel: 70mm zum Range Extender: 120mm

nur passend für Räder mit dem FIT 2.0 System und Pinion Motor Stecker: 1x FIT Akku Terminal 1x JST JWPF 8-Pin Male 1x JST JWPF 6-Pin Female 1x Pinion Motor Stecker 1x WW Powerstecker Male  Kabellängen: zum Ladeport: 160 mm zum Motor: 200 mm zum Display / Node Kabel: 70mm zum Range Extender: 120mm

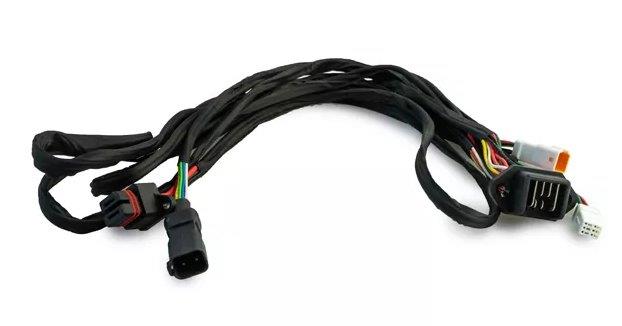

nur passend für Räder mit dem FIT 2.0 System und Pinion Motor Stecker: 1x FIT Akku Terminal 1x JST JWPF 8-Pin Male 1x JST JWPF 6-Pin Female 1x Pinion Motor Stecker 1x WW Powerstecker Male Kabellängen: zum Ladeport: 740 mm zum Motor: 1100 mm zum Display / Node Kabel: 800mm zum Range Extender: 380mm

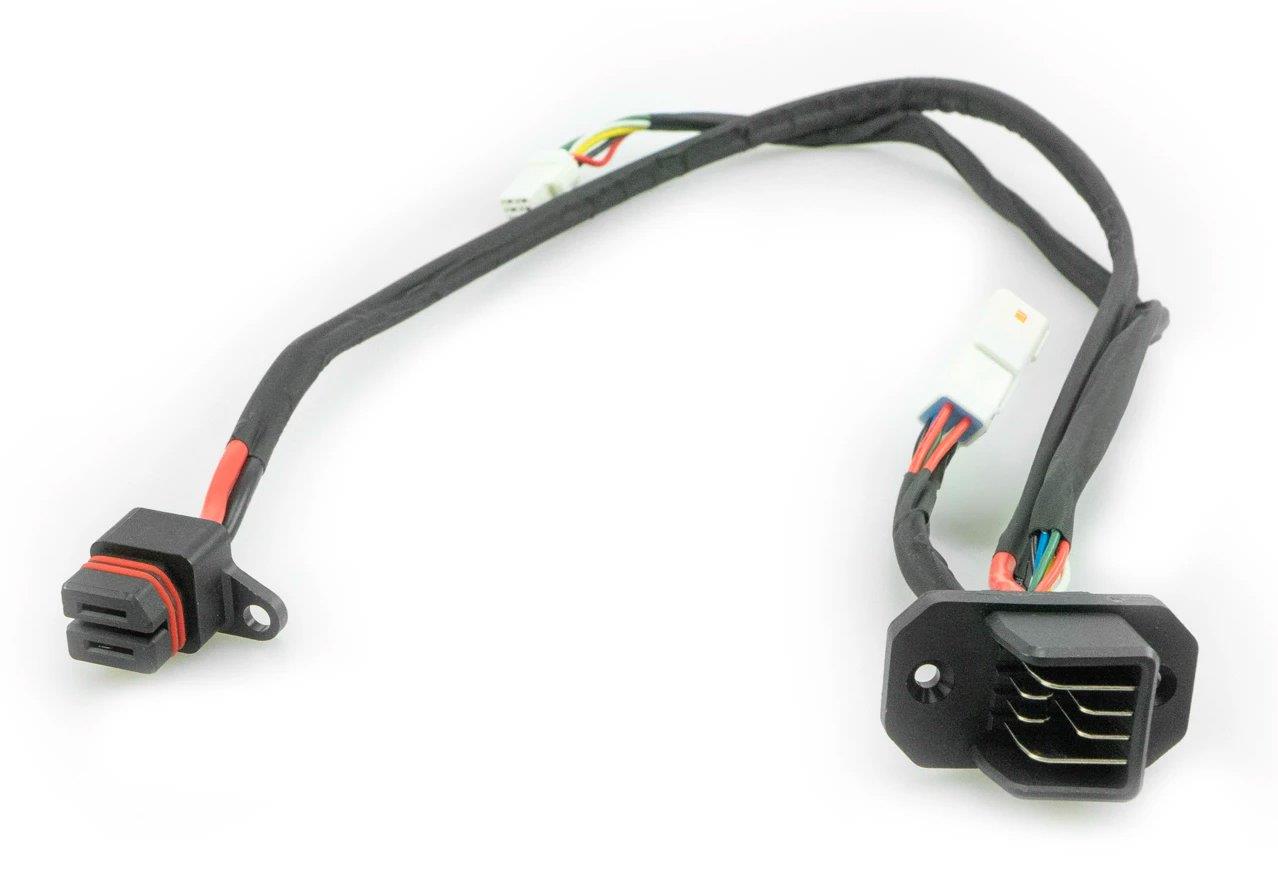

nur passend für Räder mit dem FIT 2.0 System und Pinion Motor Stecker: 1x FIT Akku Terminal gedreht 1x JST JWPF 8-Pin Male 1x JST JWPF 6-Pin Female 1x Pinion Motor-Stecker Kabellängen: zum Ladeport: 70 mm zum Motor: 490 mm zum Display Kabel / Node: 320 mm

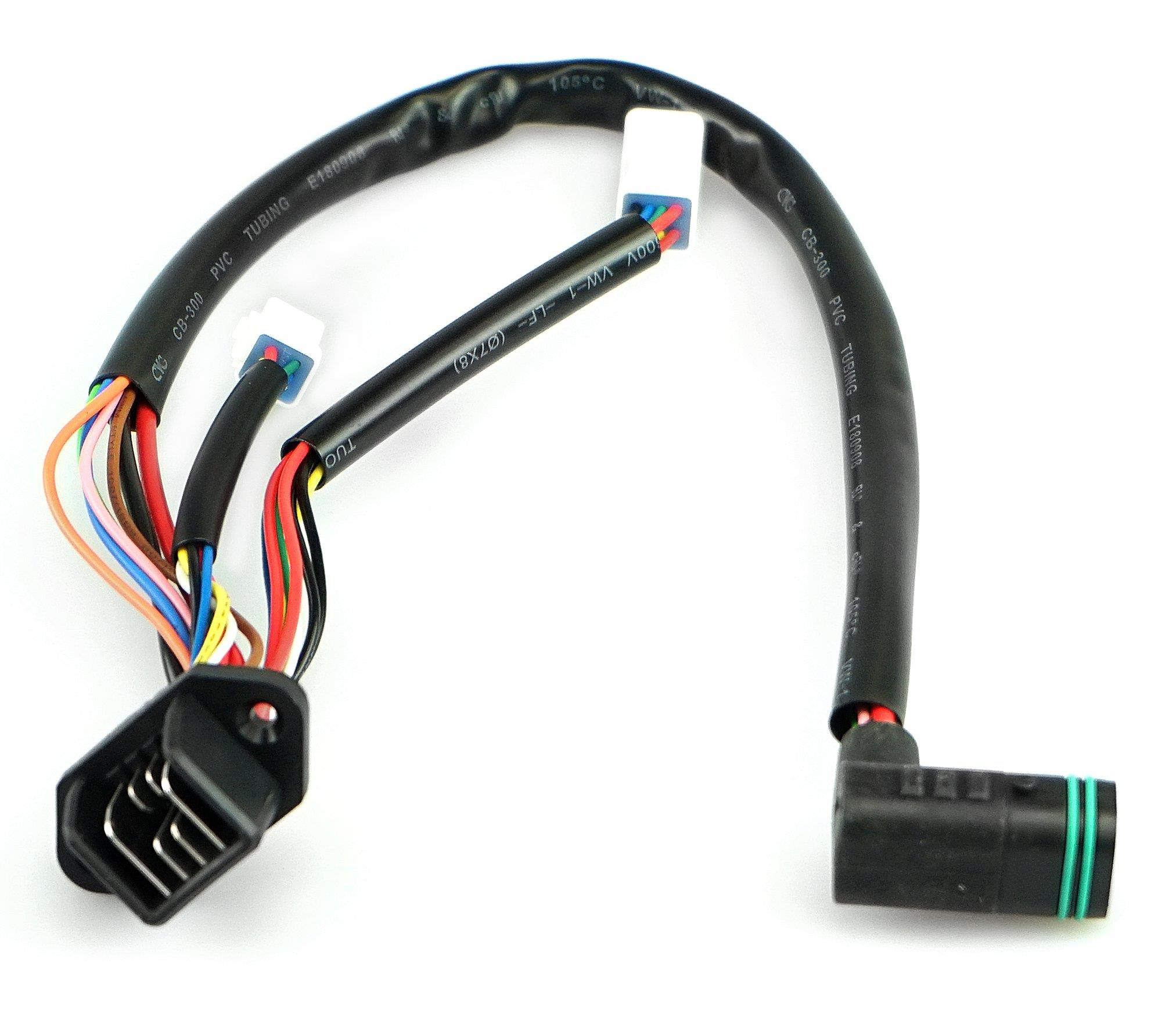

nur passend für Räder mit dem FIT 2.0 System und Brose Motor. Stecker: 1x FIT Akku-Stecker 1x JST JWPF 8 Pins Male 1x JST JWPF 6 Pins Female 1x Brose Motor Stecker Kabellängen: Akkuterminal -> Motor 350mm Akkuterminal -> Ladeanschluß 125mm Akkuterminal -> Anschluss für Blindstopfen oder Kabelverteiler für zusätzliche Nodes 70mm

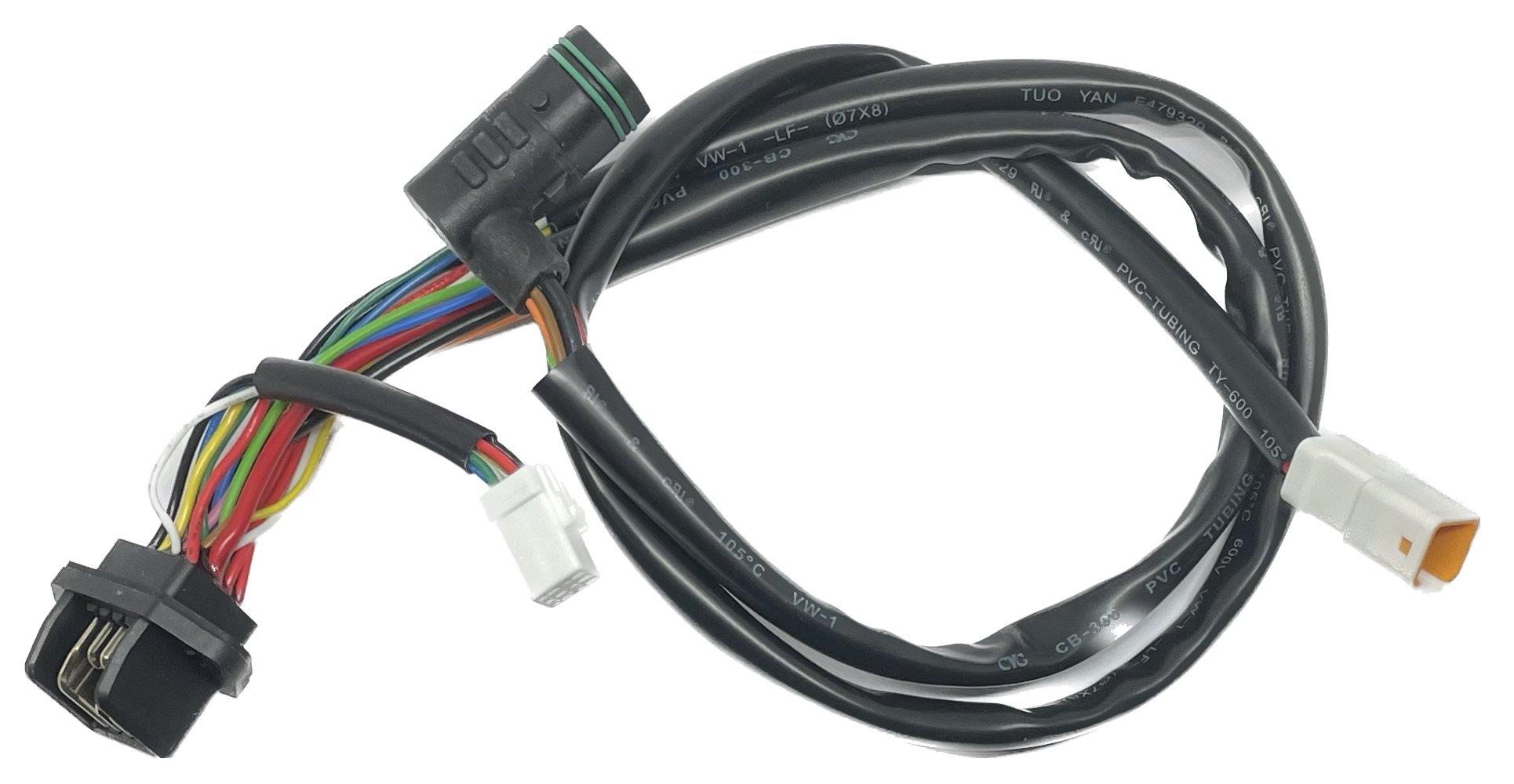

nur passend für Räder mit dem FIT 2.0 System und Brose Motor. Stecker: 1x FIT Akku-Stecker 1x JST JWPF 8 Pins Male 1x JST JWPF 6 Pins Female 1x Brose Motor Stecker Kabellängen: Akkuterminal -> Motor 350mm Akkuterminal -> Ladeanschluß 550mm Akkuterminal -> Anschluss für Blindstopfen oder Kabelverteiler für zusätzliche Nodes 70mm
