Brose / BMZ Bediendisplay ab 2020 Topology DS103 fest in der Mitte 3,5 Zoll Farb-TFT m.Gen.2 Stecker
Bildergalerie überspringen
slide 1
Artikelnummer:
1401500666182
Hersteller:
Brose / BMZ
Hersteller-Nr.:
41385
Produktinformationen "Brose / BMZ Bediendisplay ab 2020 Topology DS103 fest in der Mitte 3,5 Zoll Farb-TFT m.Gen.2 Stecker"

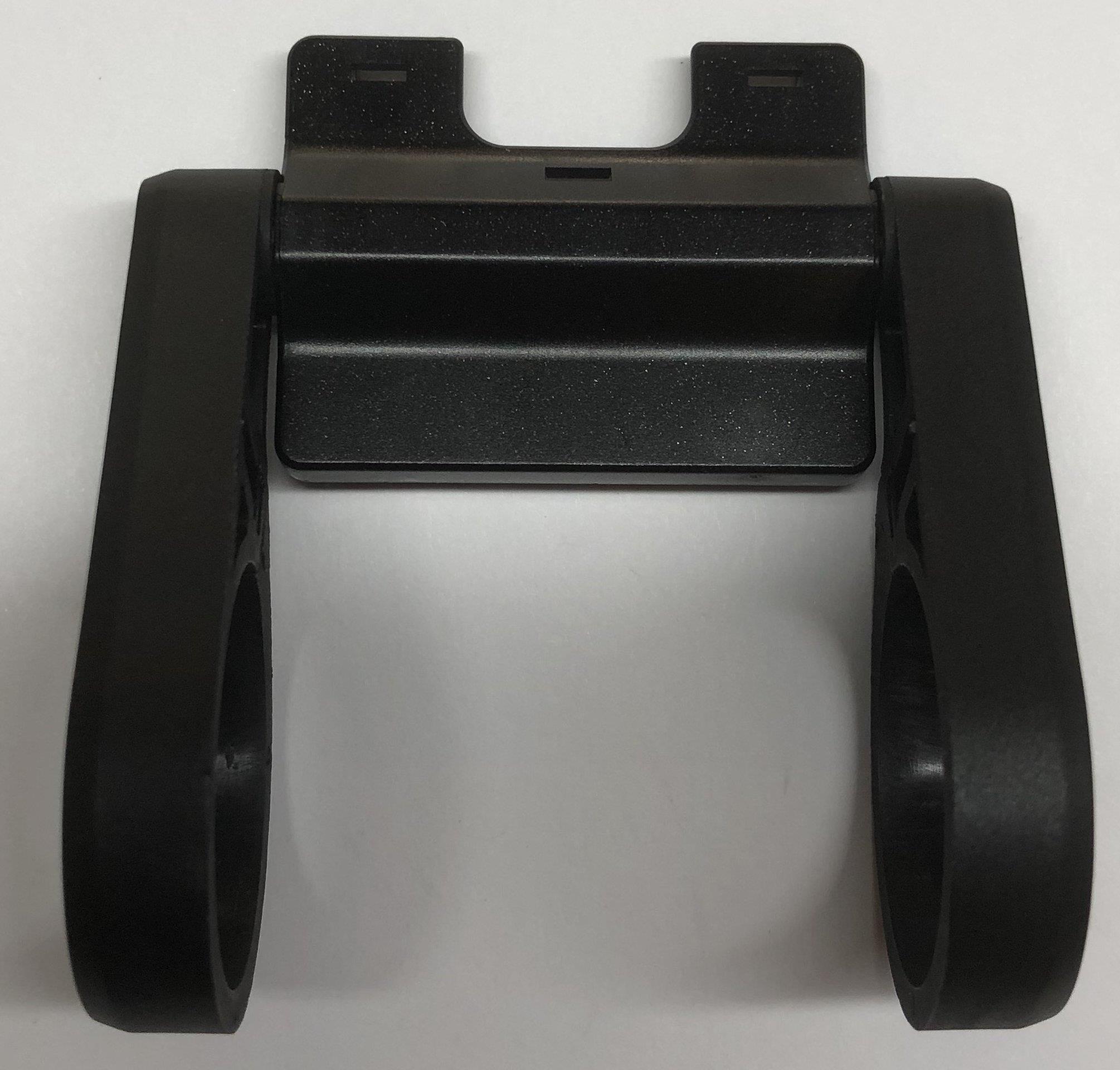

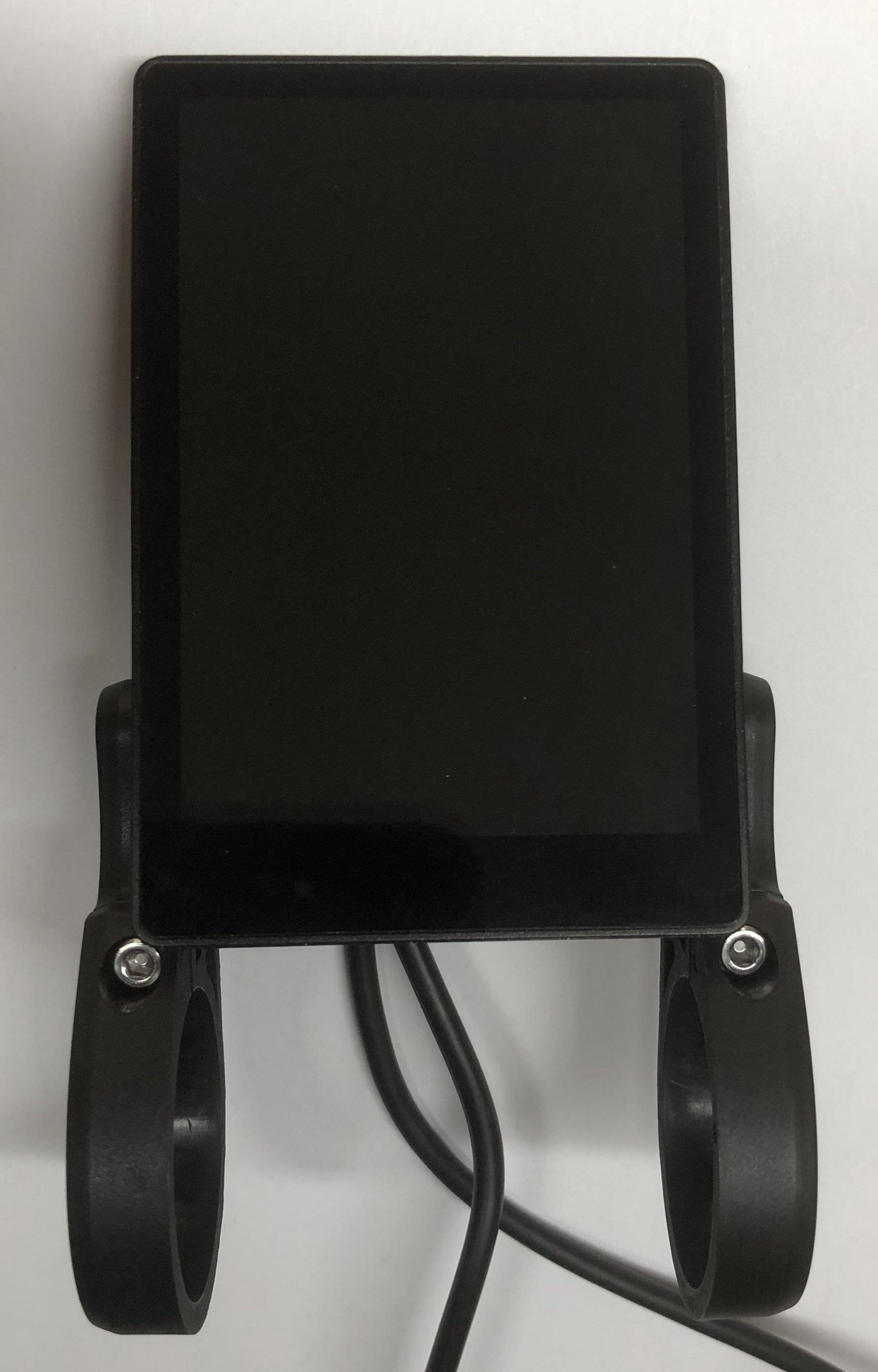

Das Display hat eine separate, seitliche Steuereinheit und eine hochauflösende TFT-Anzeige in der Lenkermitte. Alle wichtigen Informationen werden auf dem kontrastreichen Farb-TFT angezeigt. Das Bedienelement verfügt über vier Tasten, mit diesen können Sie sich auch während der Fahrt bequem durch das Menü bewegen.

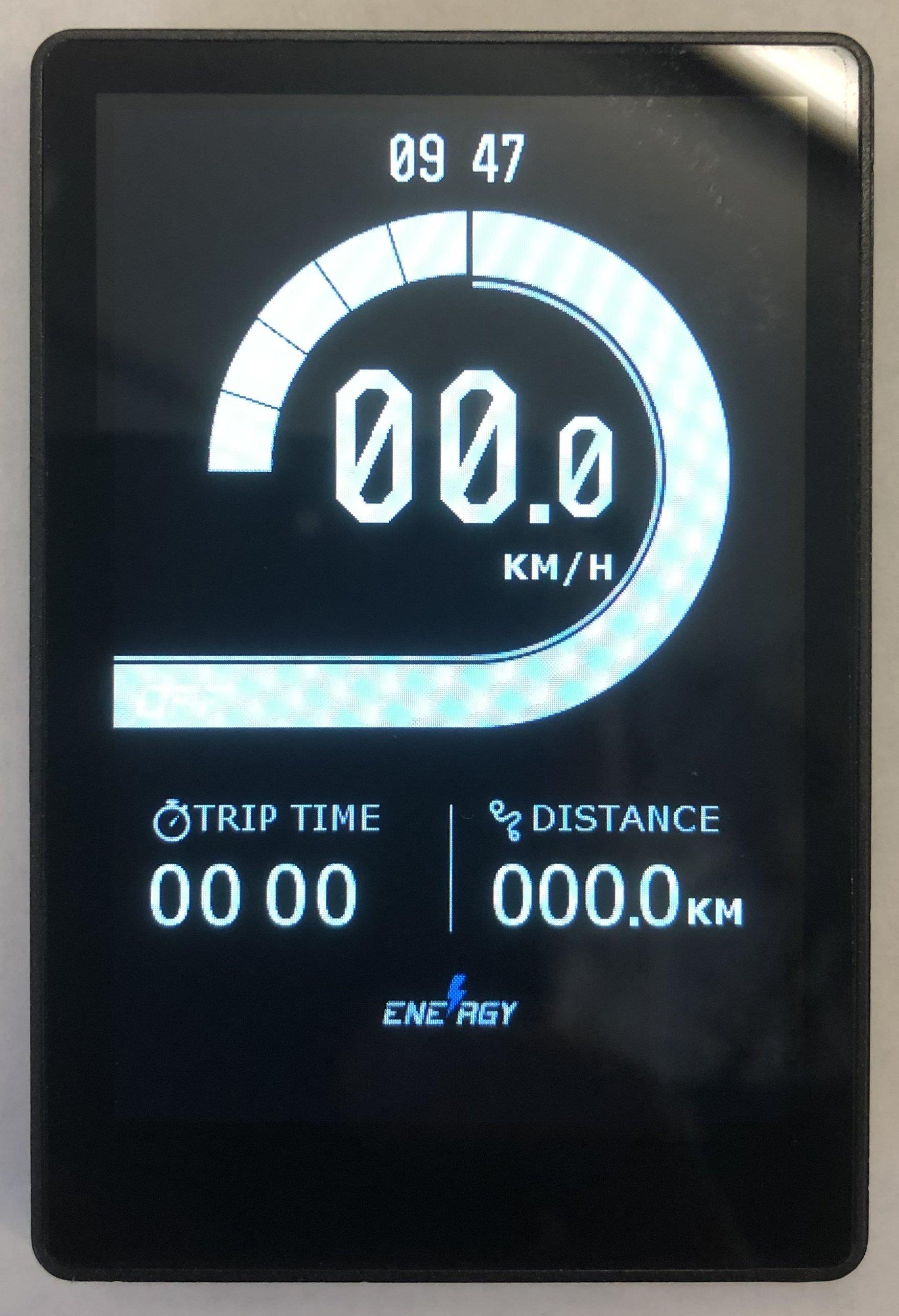

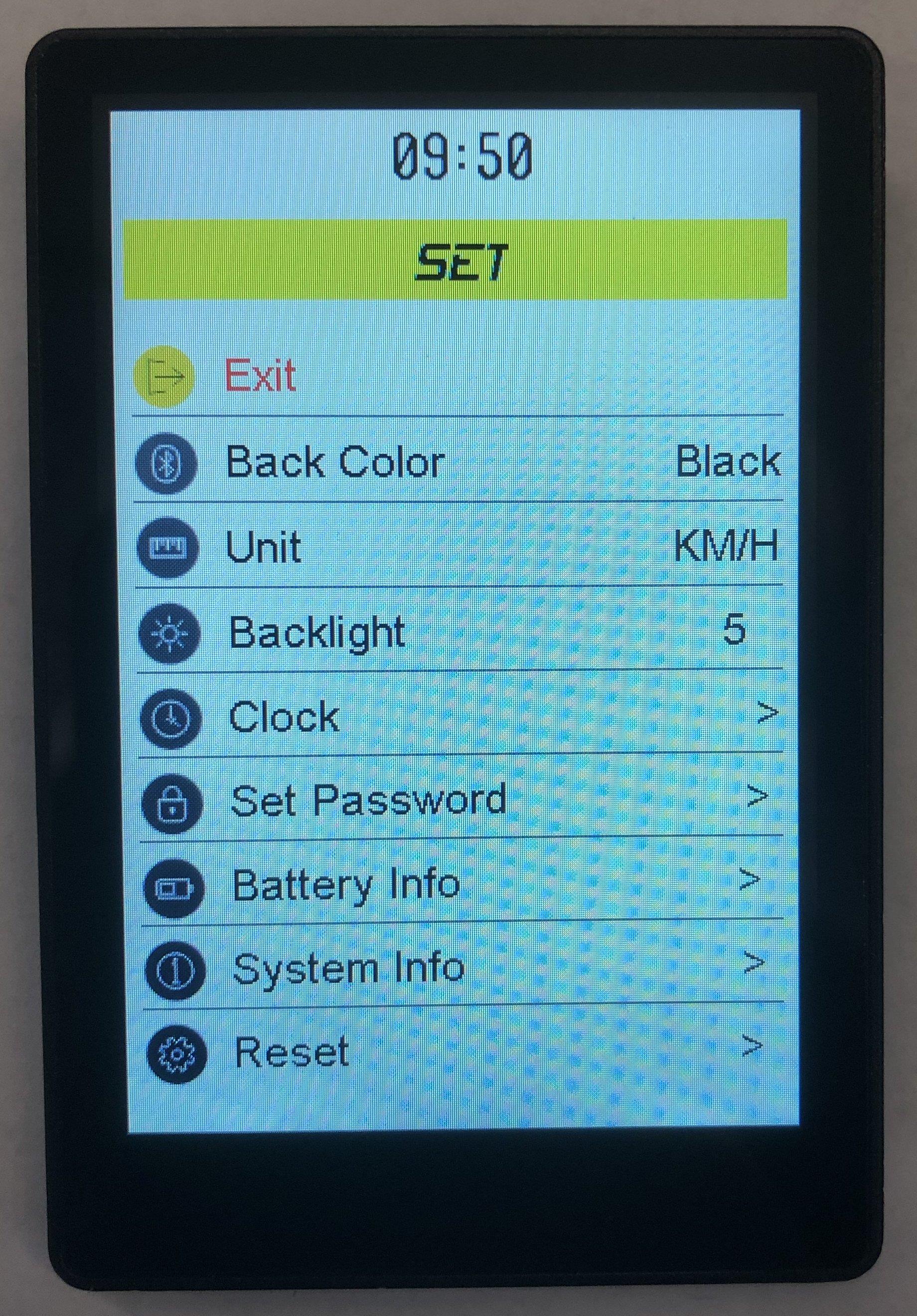

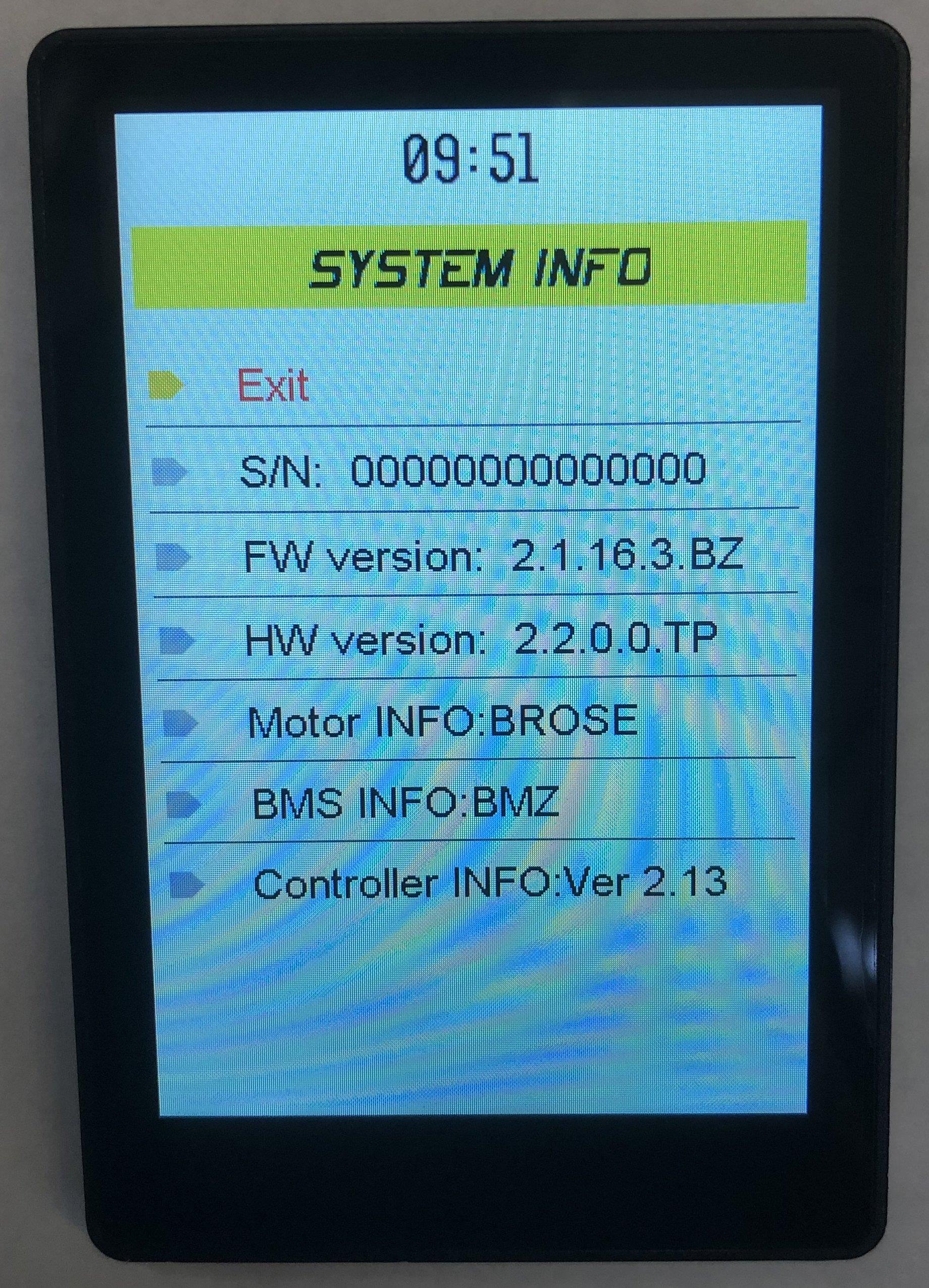

Funktionen:
-

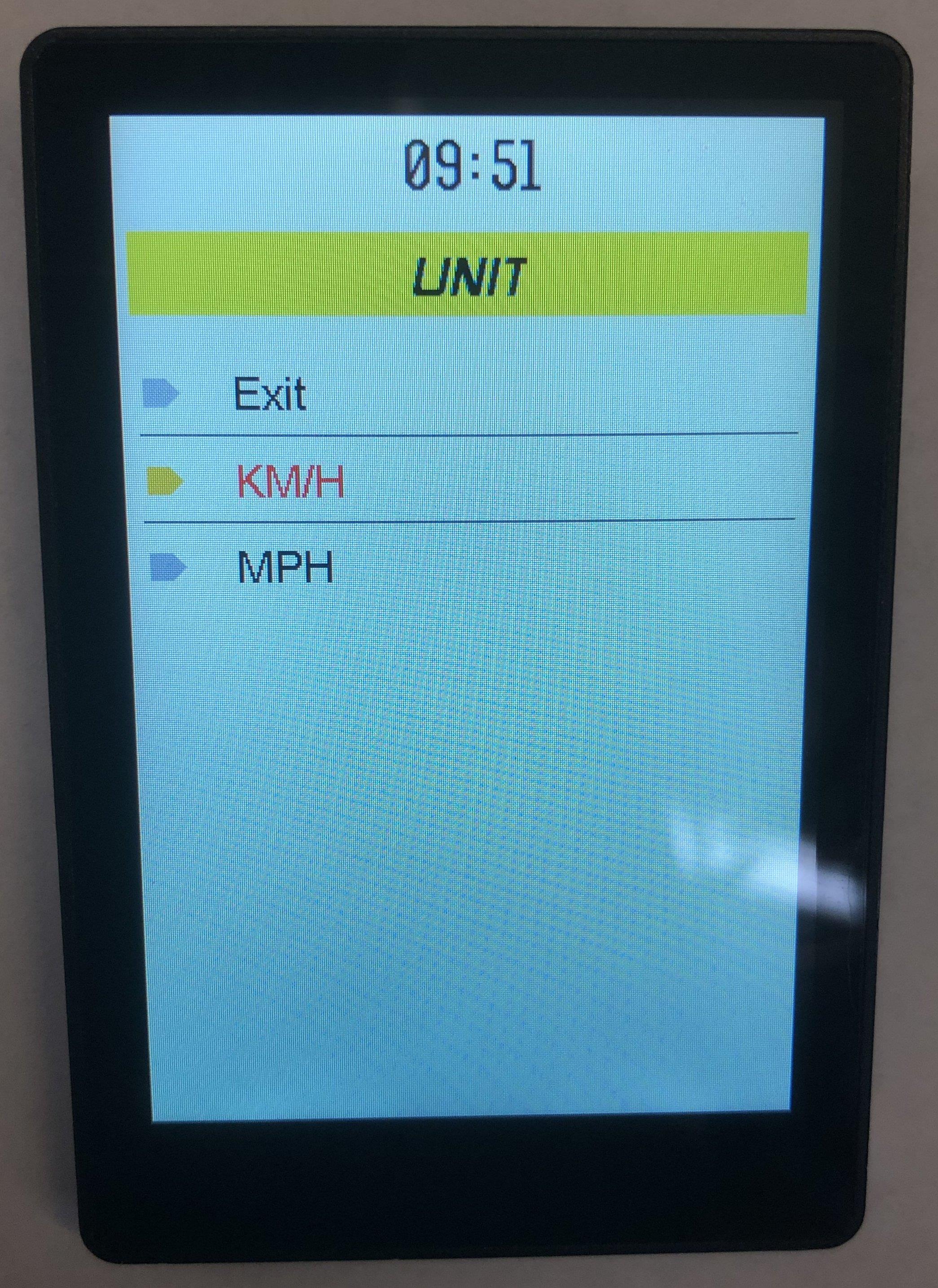

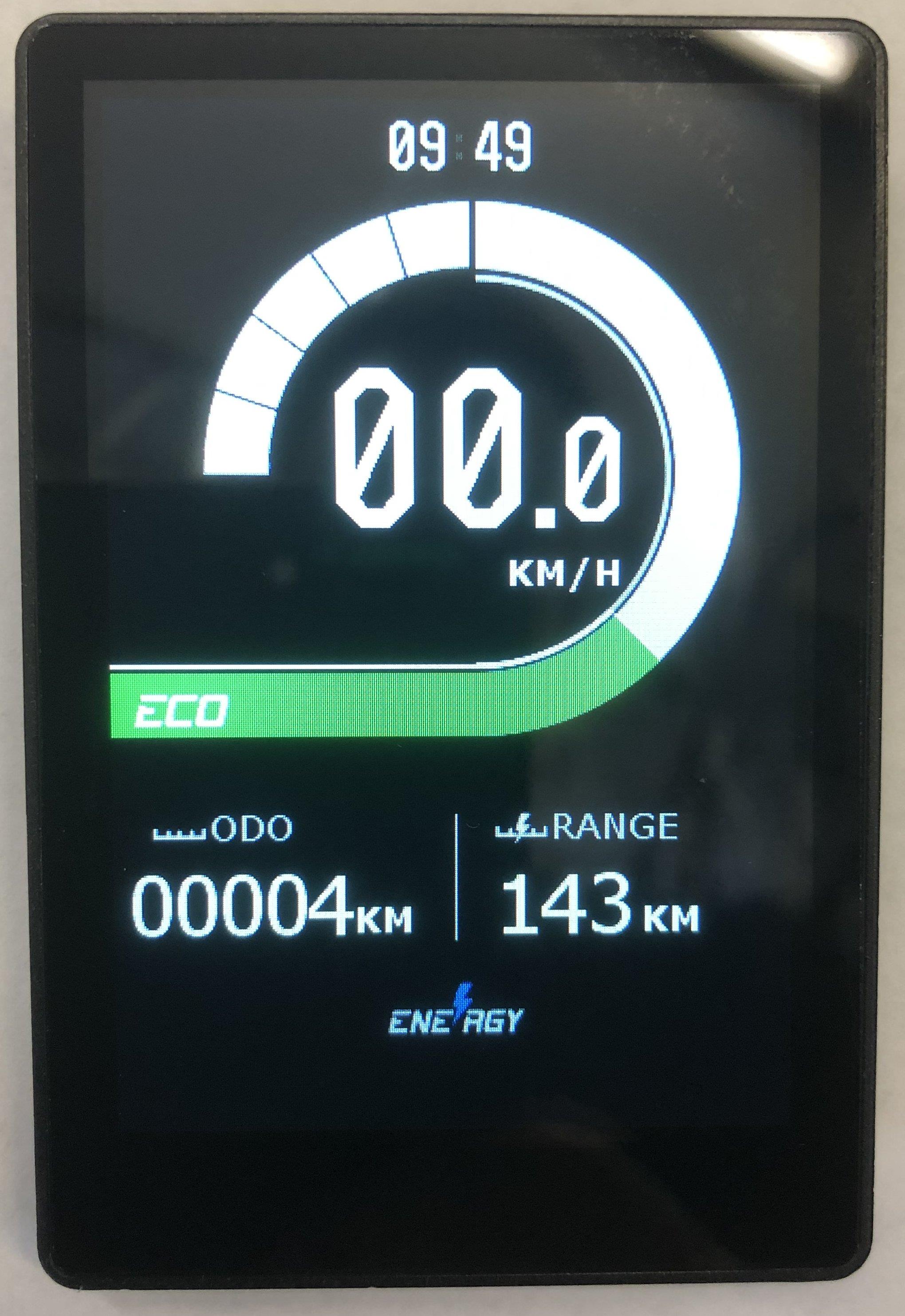

Geschwindigkeit (km/h = Kilometer pro Stunde oder mph = Meilen pro Stunde)

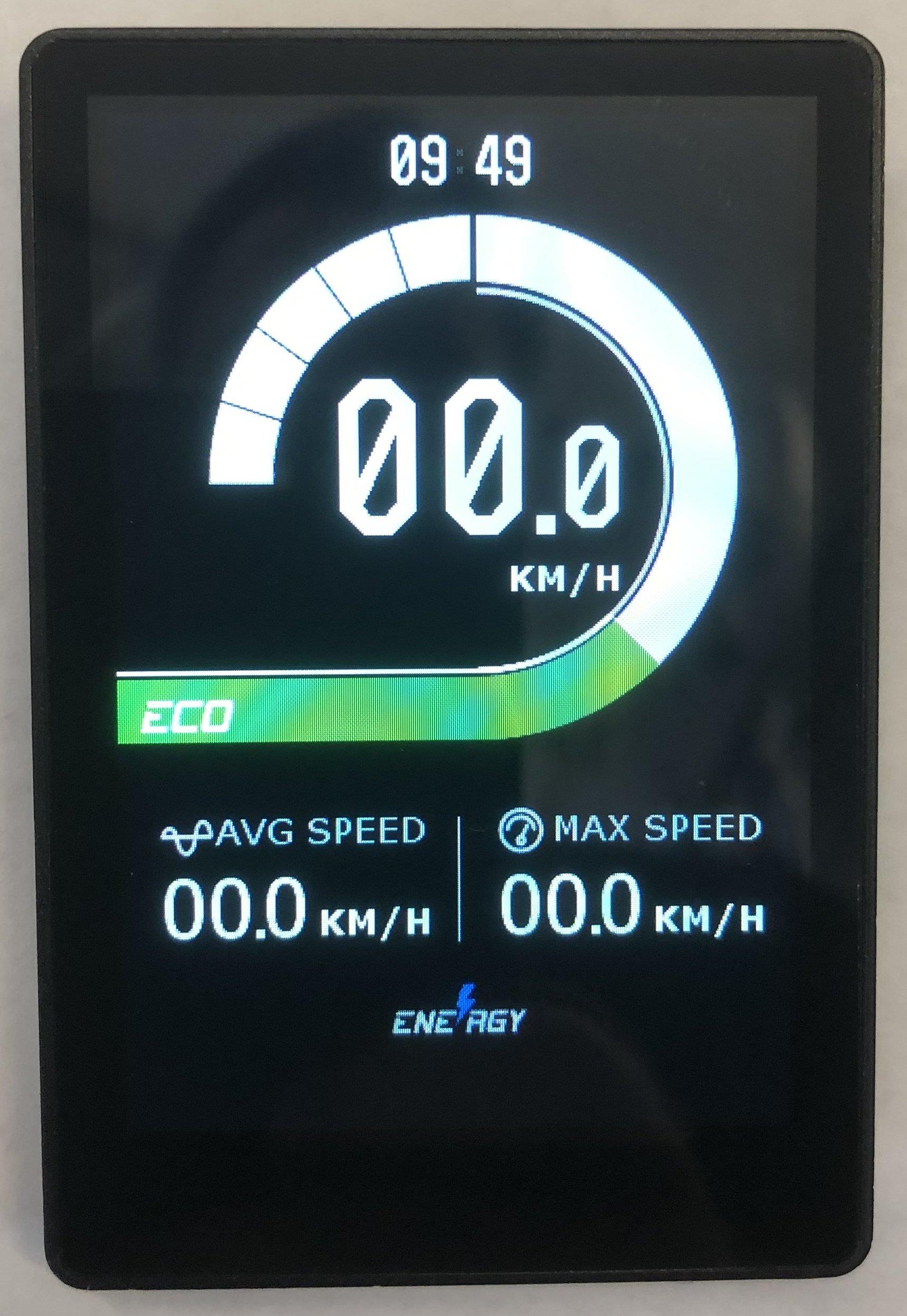

- Durchschnittsgewindigkeit
- Maximalgeschwindigkeit

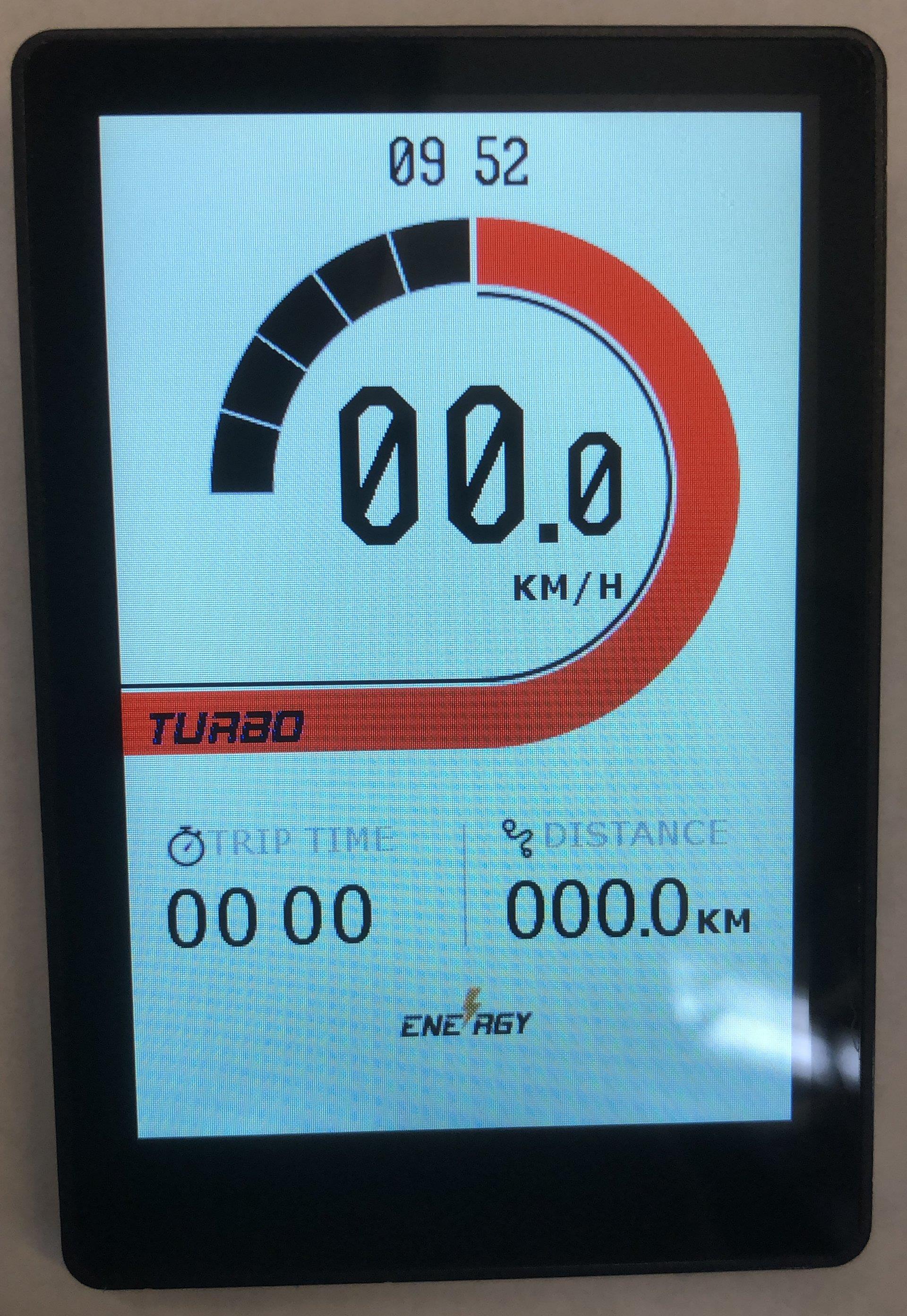

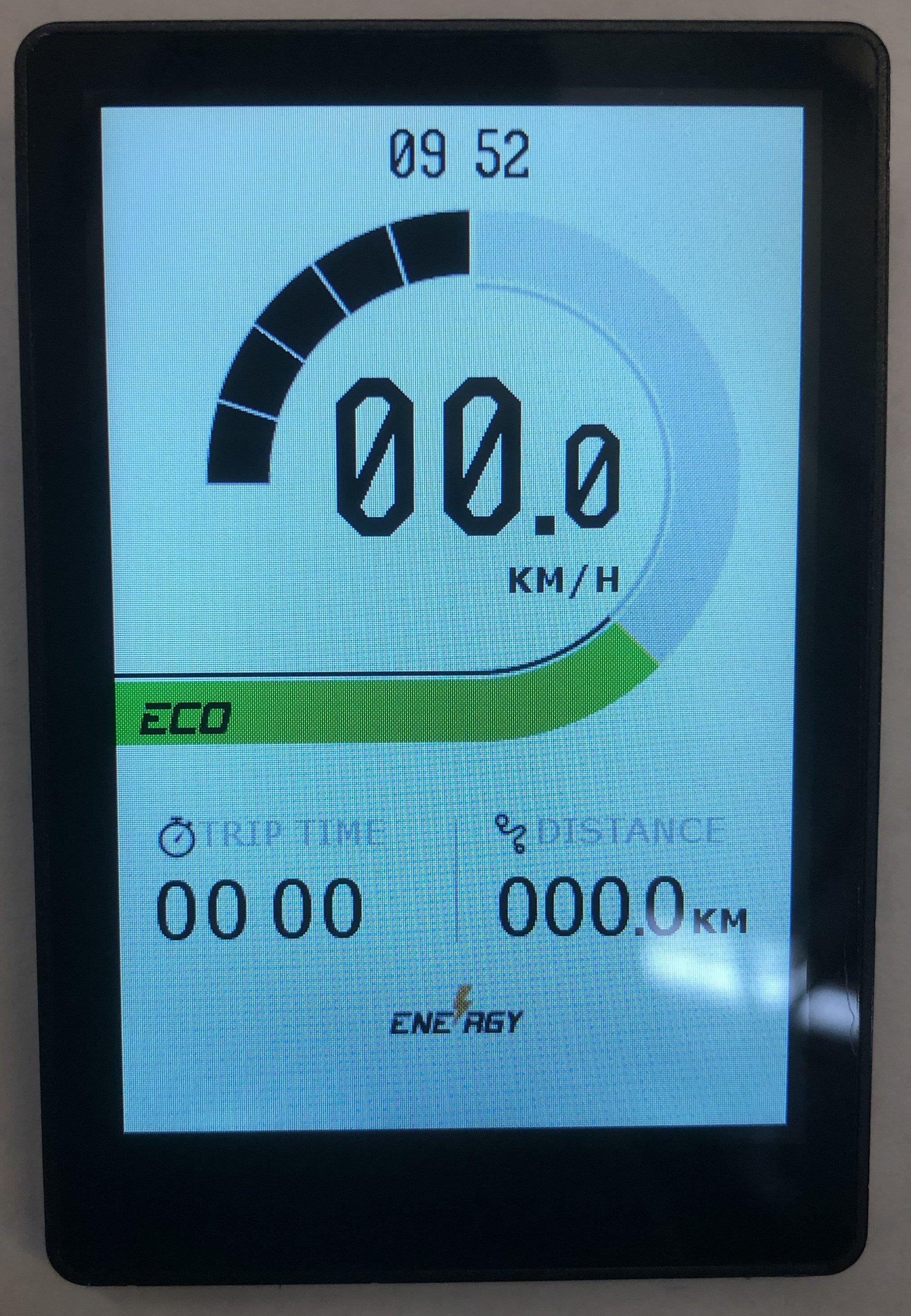

- Unterstützungsstufe (verschiedene Farben je nach Stufe)
- aus = weiss

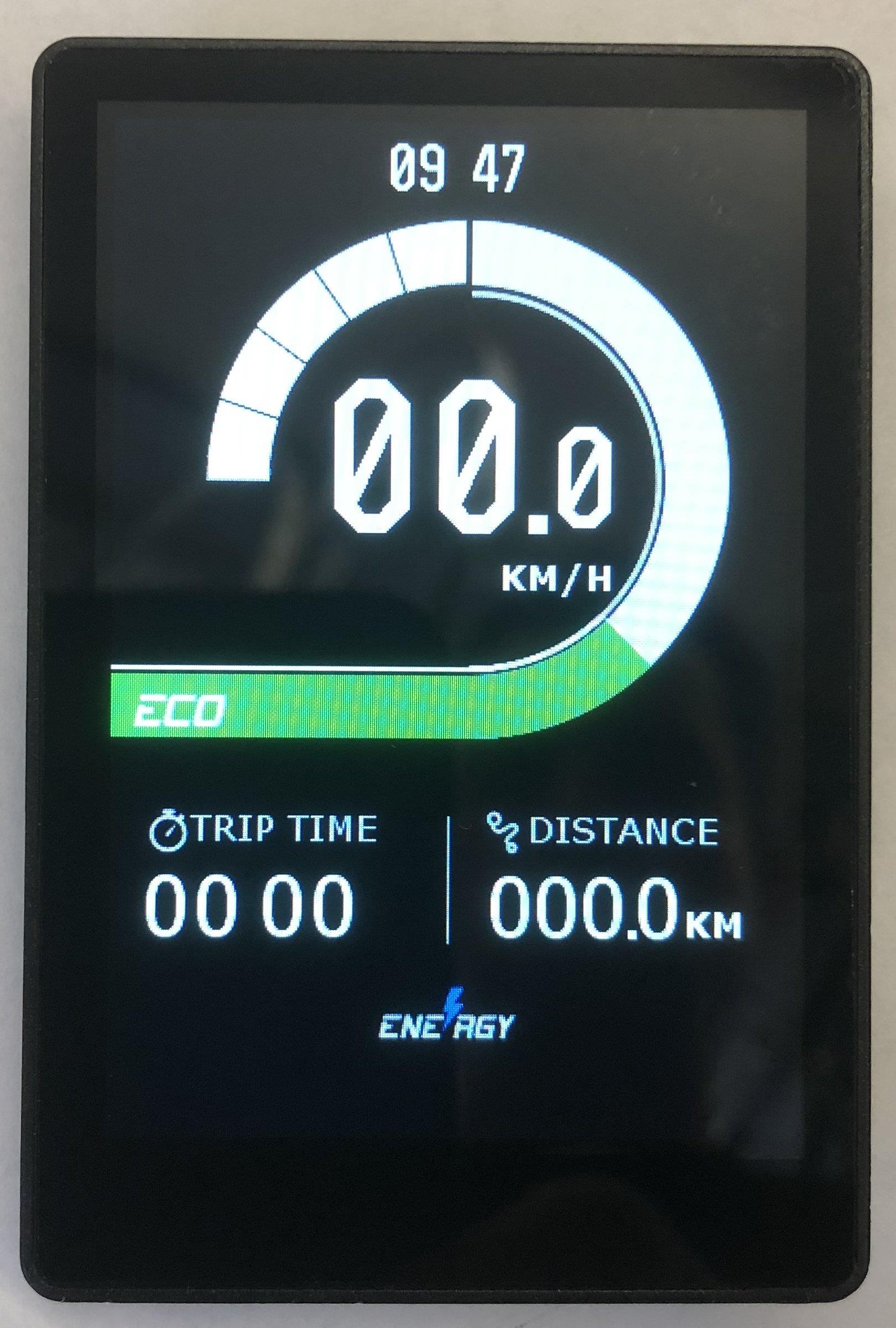

- Eco = grün

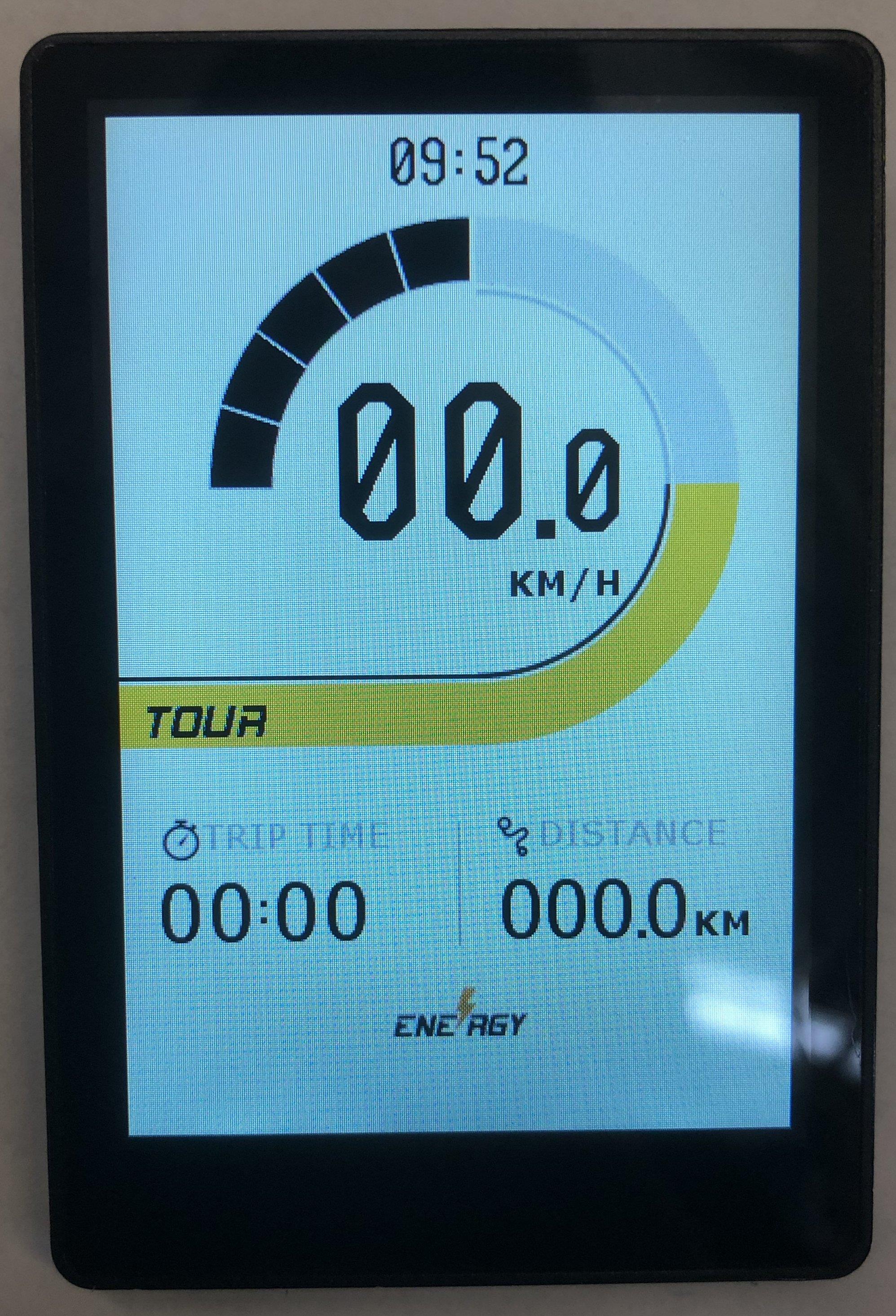

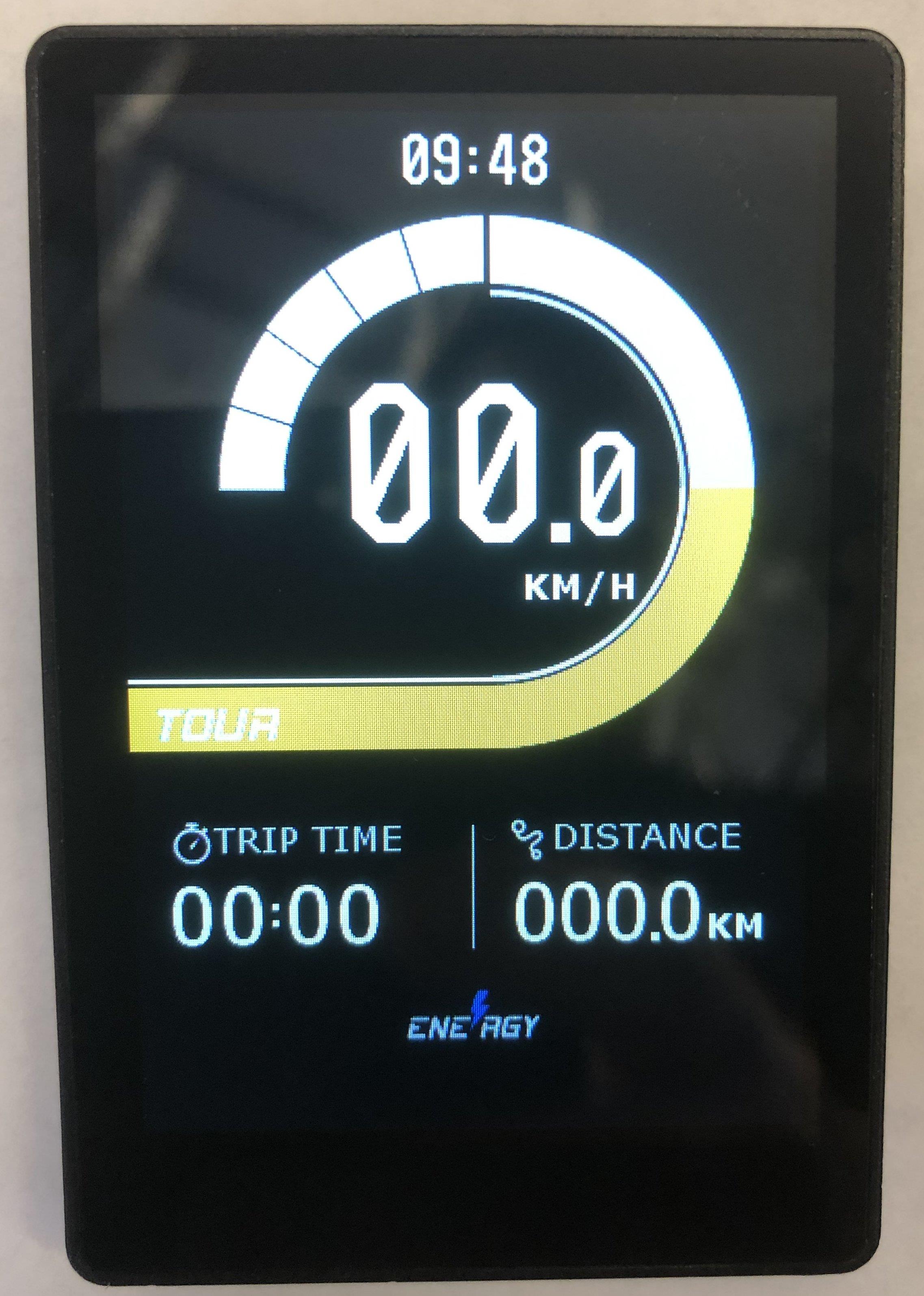

- Tour = gelb

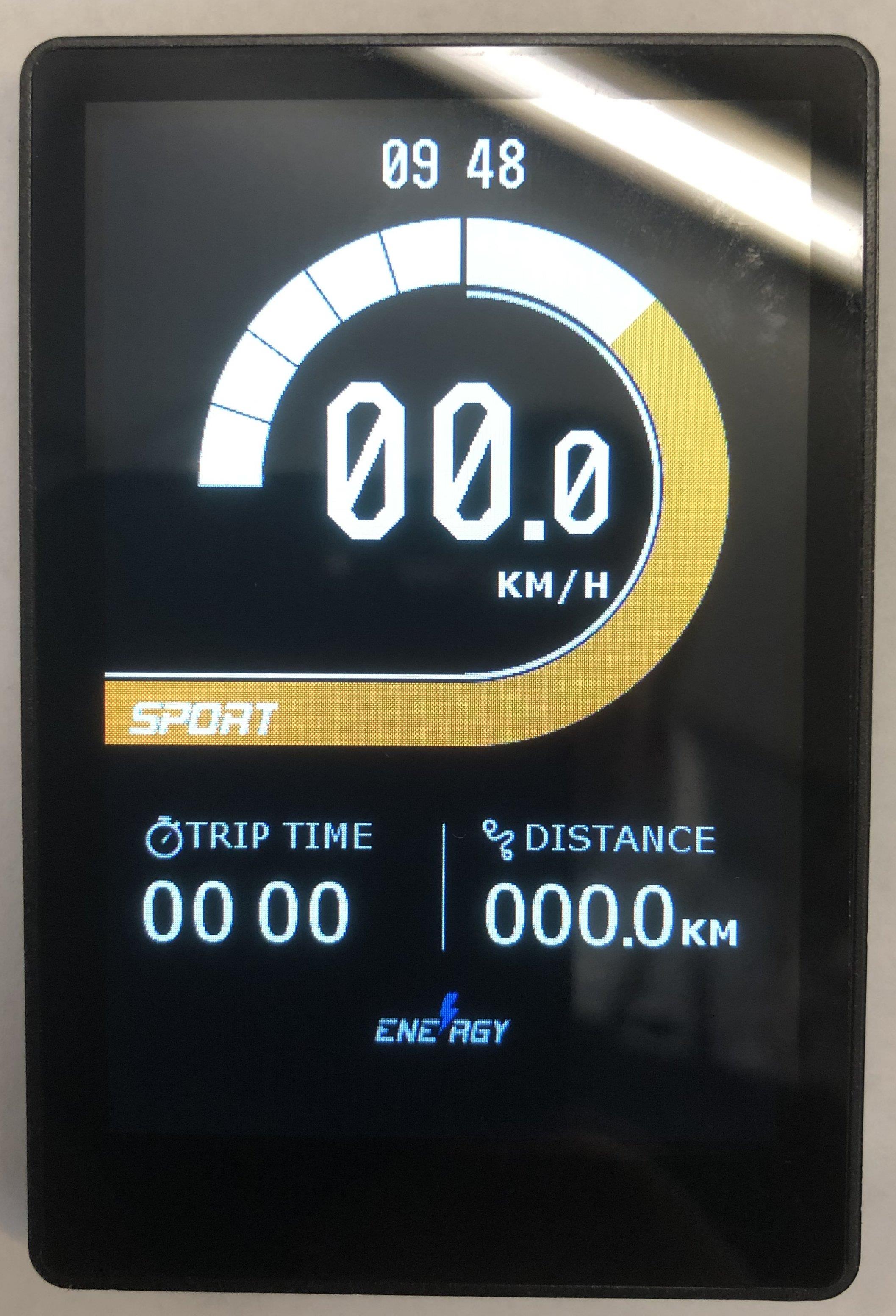

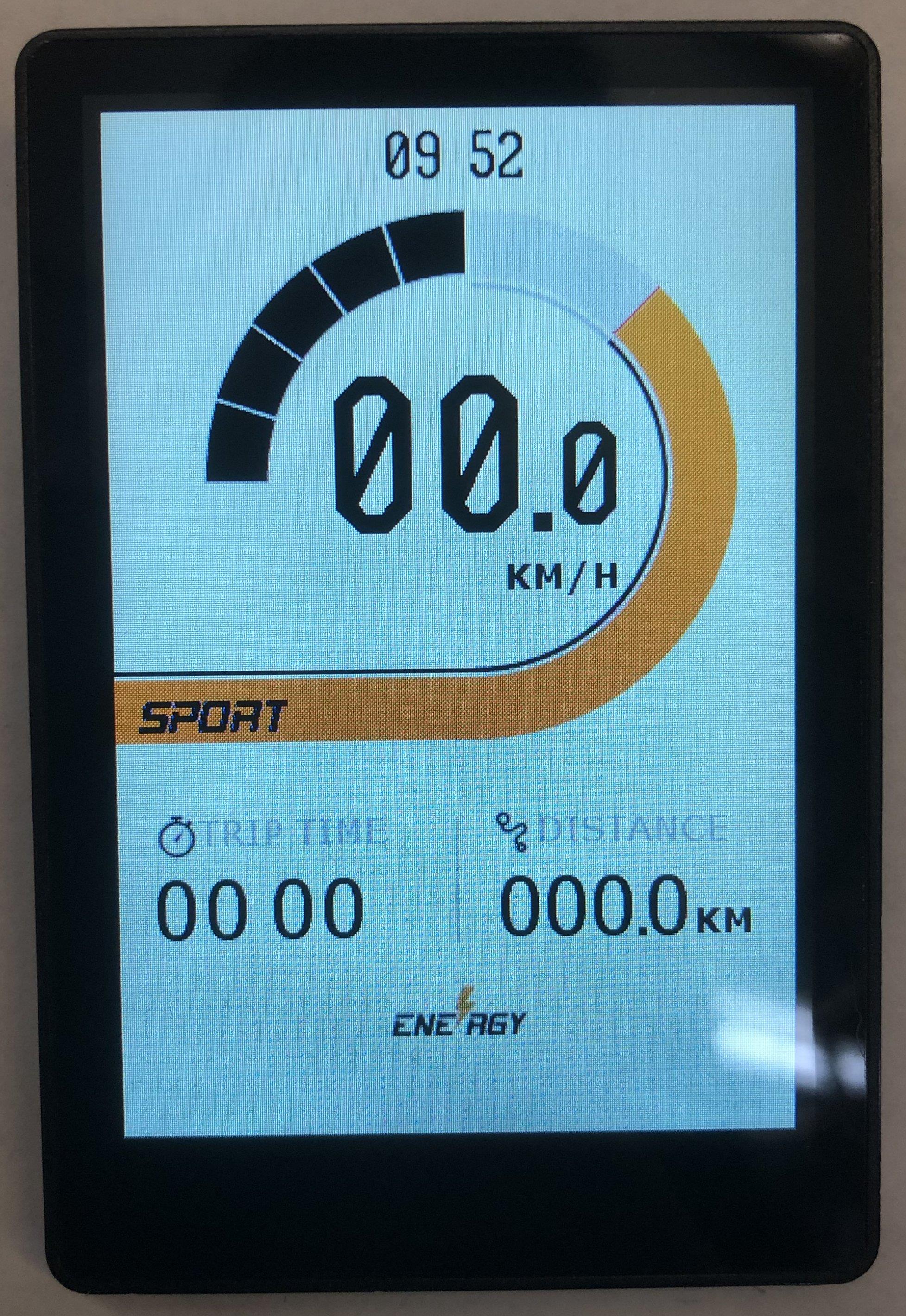

- Sport = orange
- Boost = rot

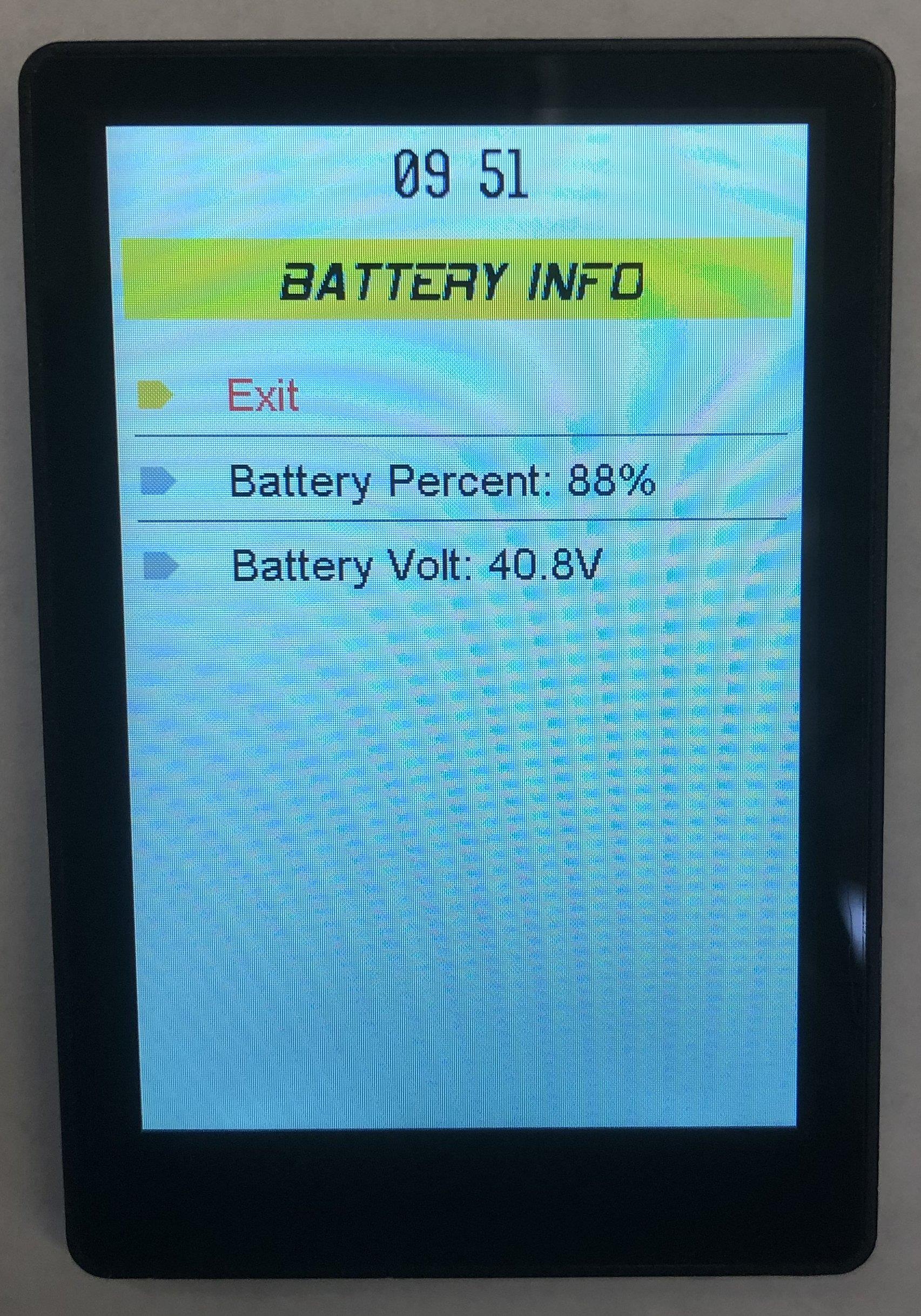

- Ladezustand des Akkus

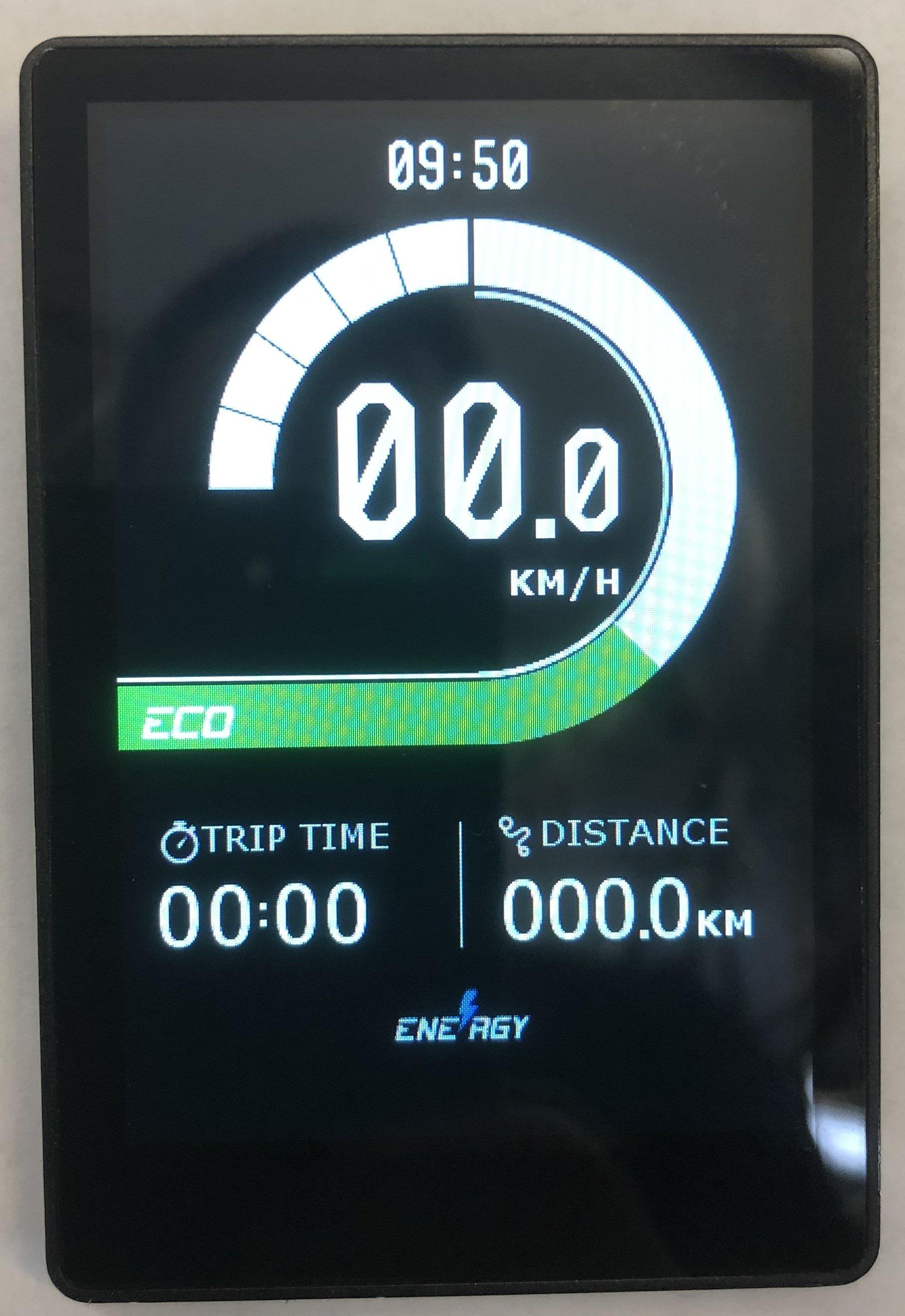

- Fahrstrecke
- Reichweite
- Gesamtkilometerzähler
- Fahrtzeit

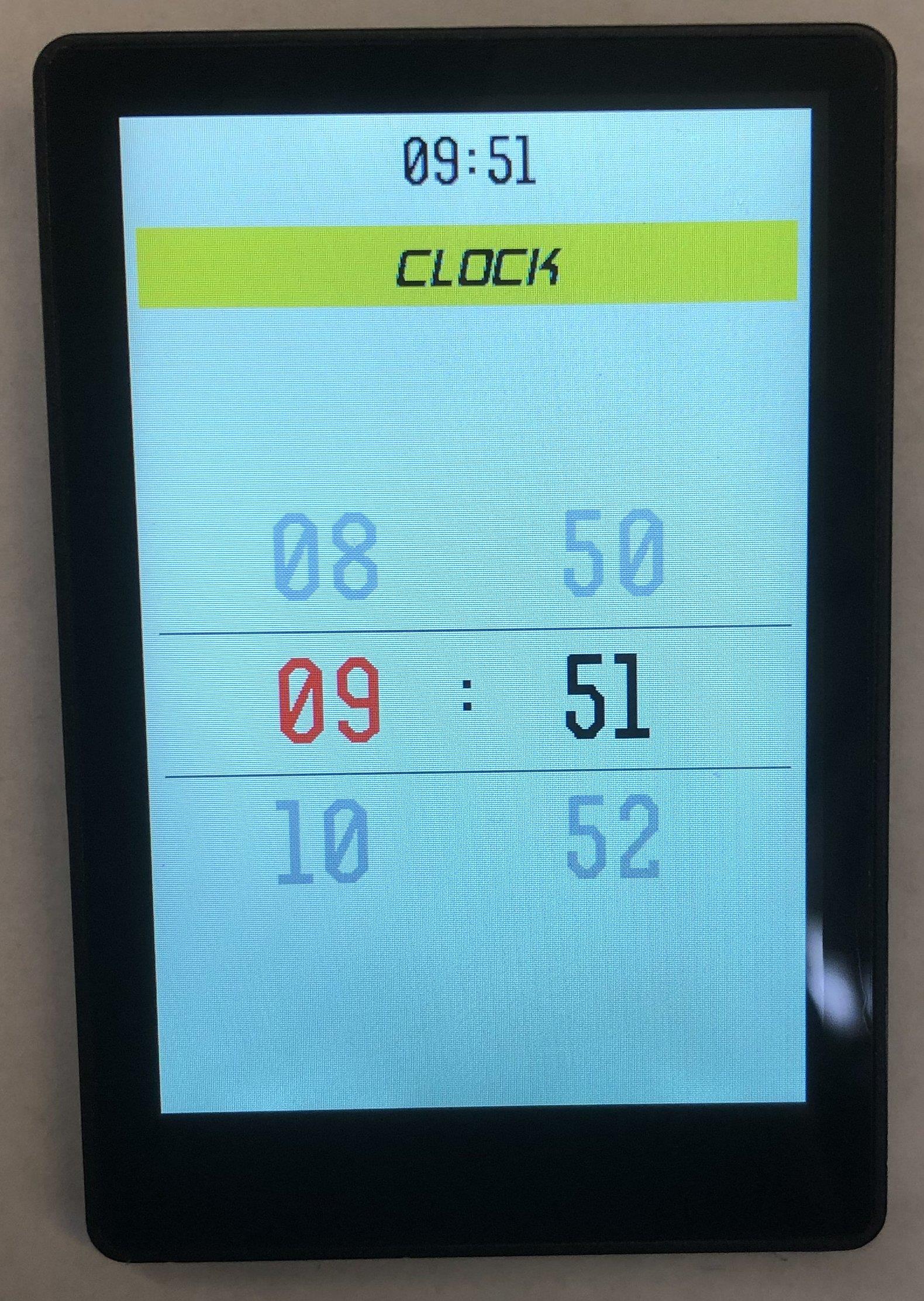

- Uhrzeit

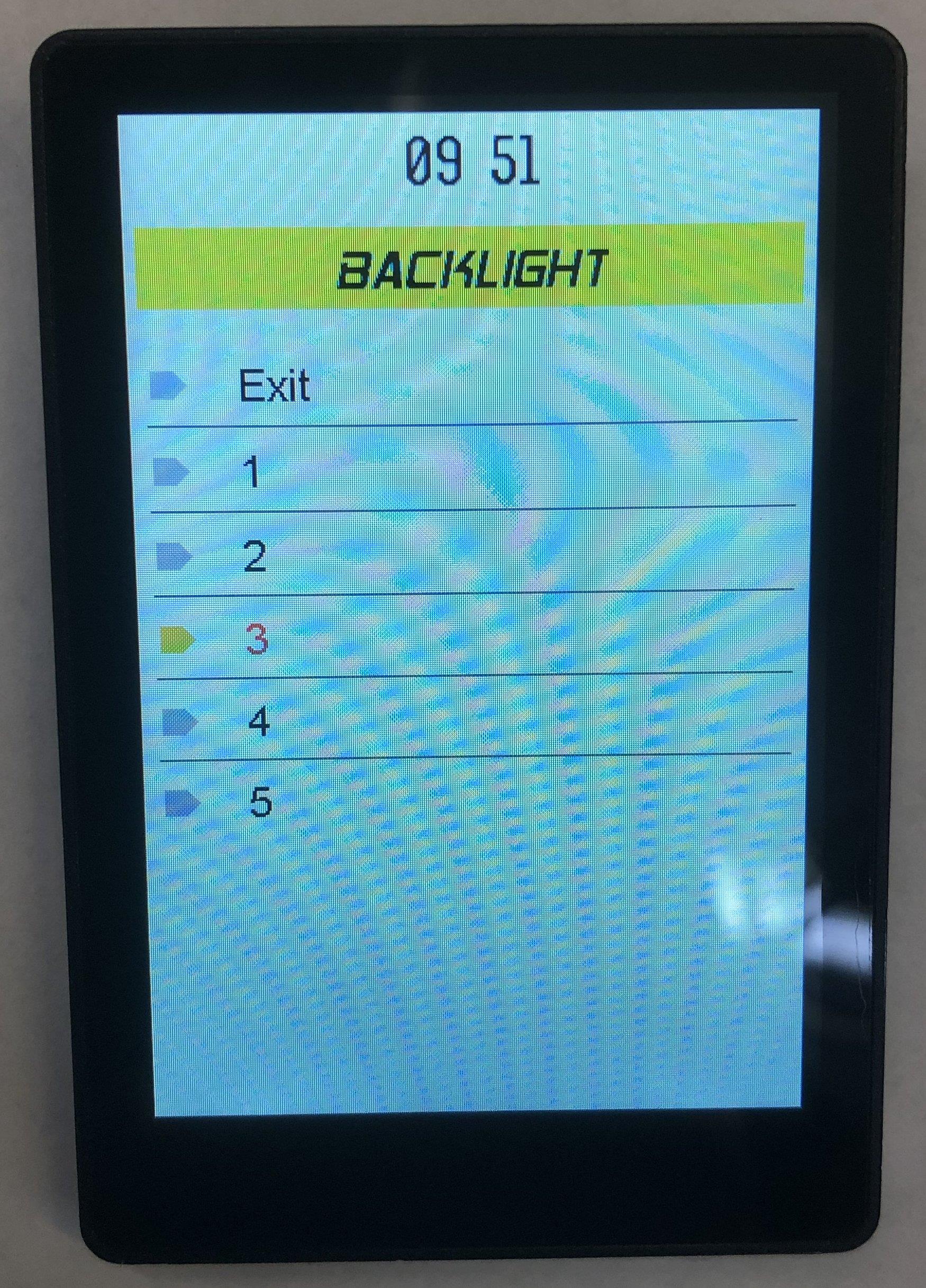

- Hintergrundbeleutungsstärke in 5 Stufen einstellbar

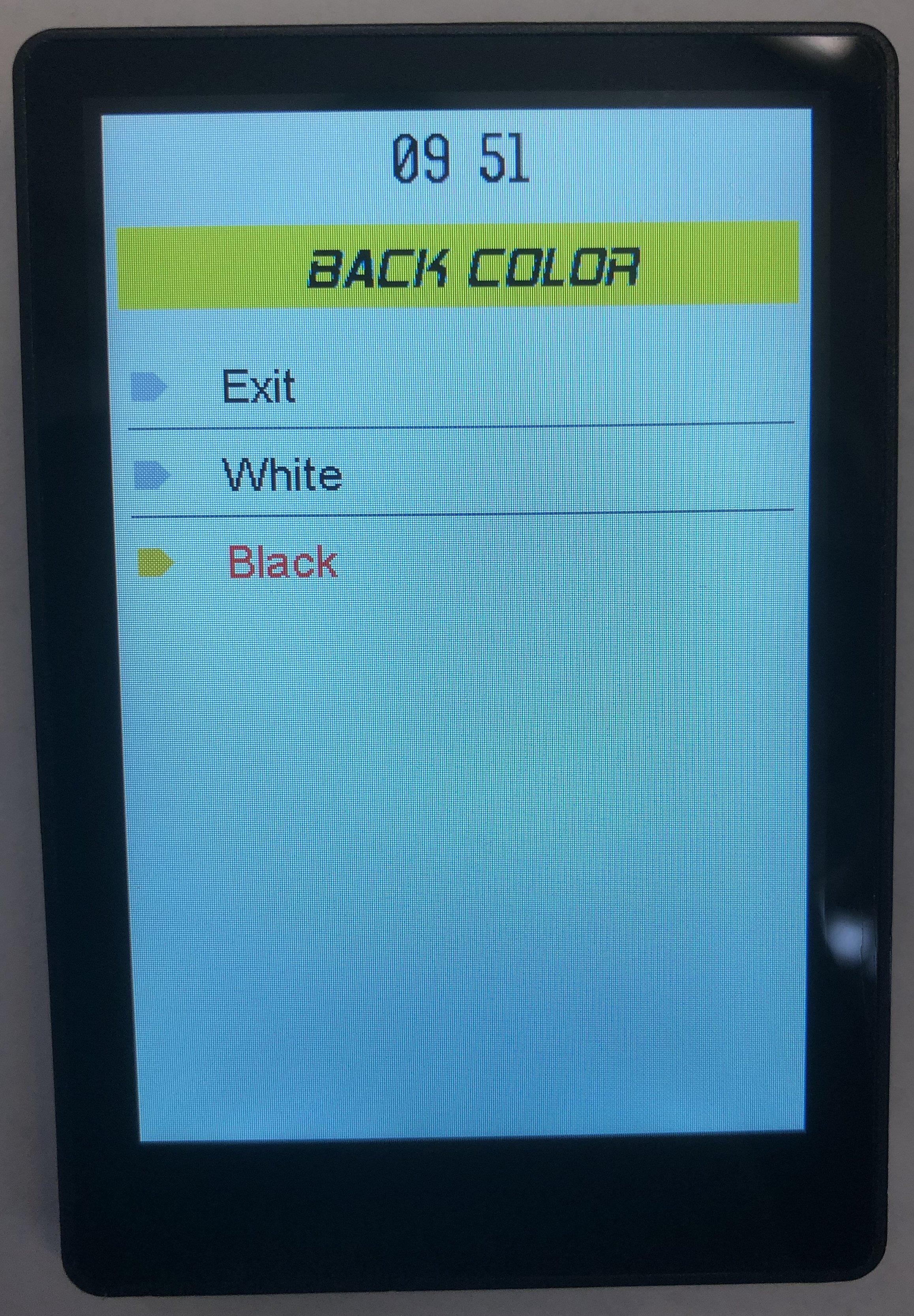

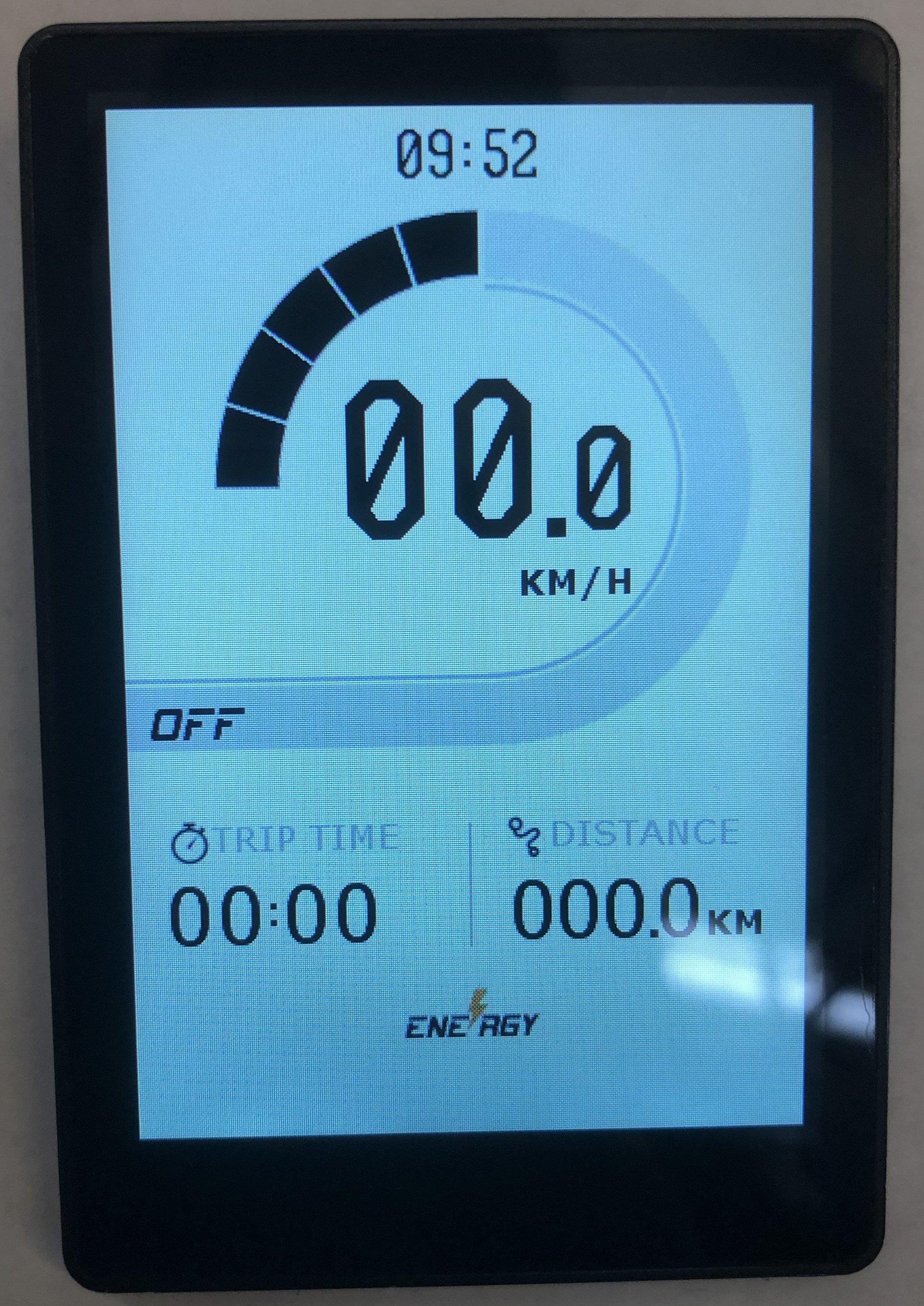

- Hintergrund kann weiß oder schwarz eingestellt werden

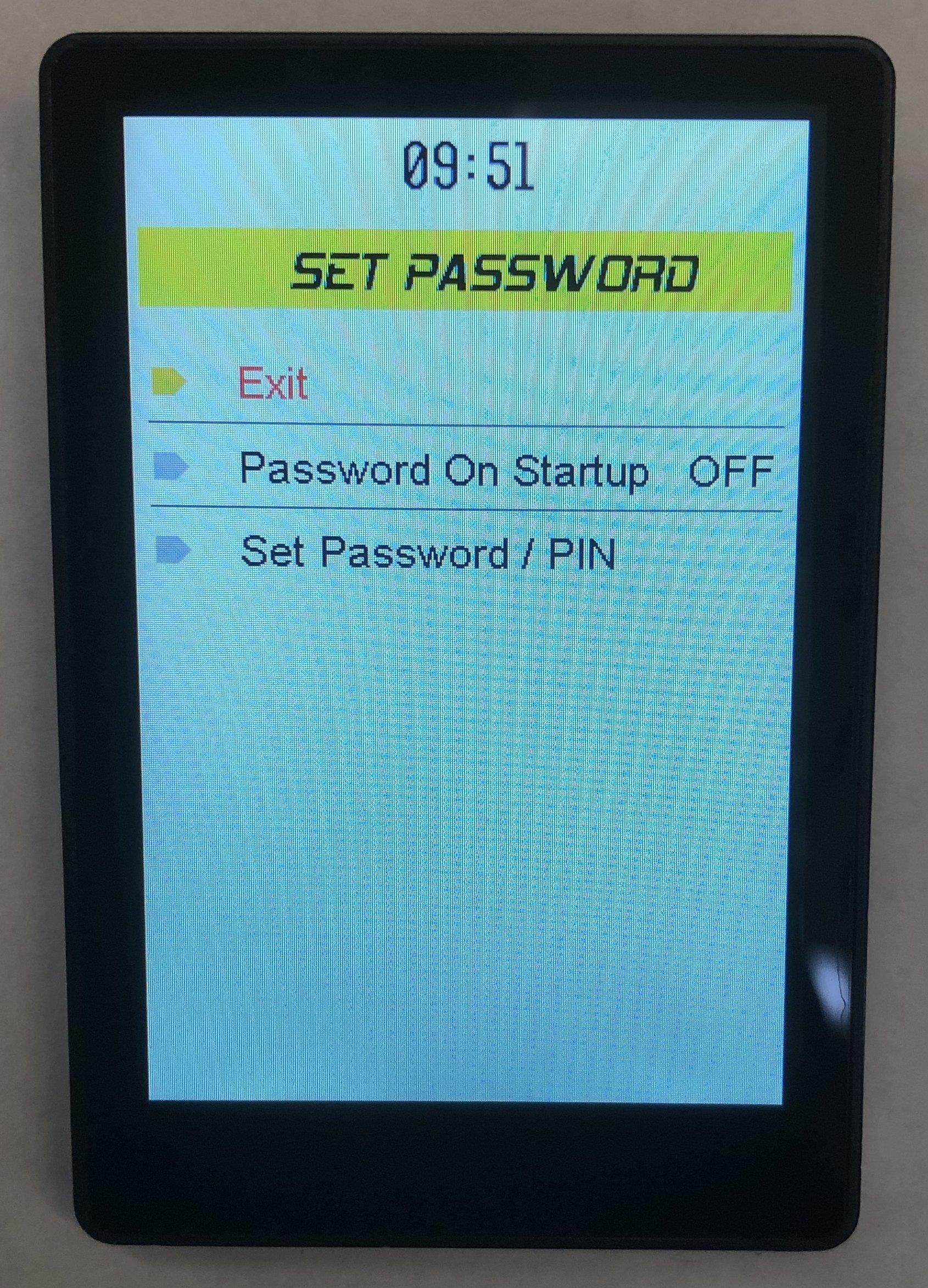

- einstellbarer Passwortschutz

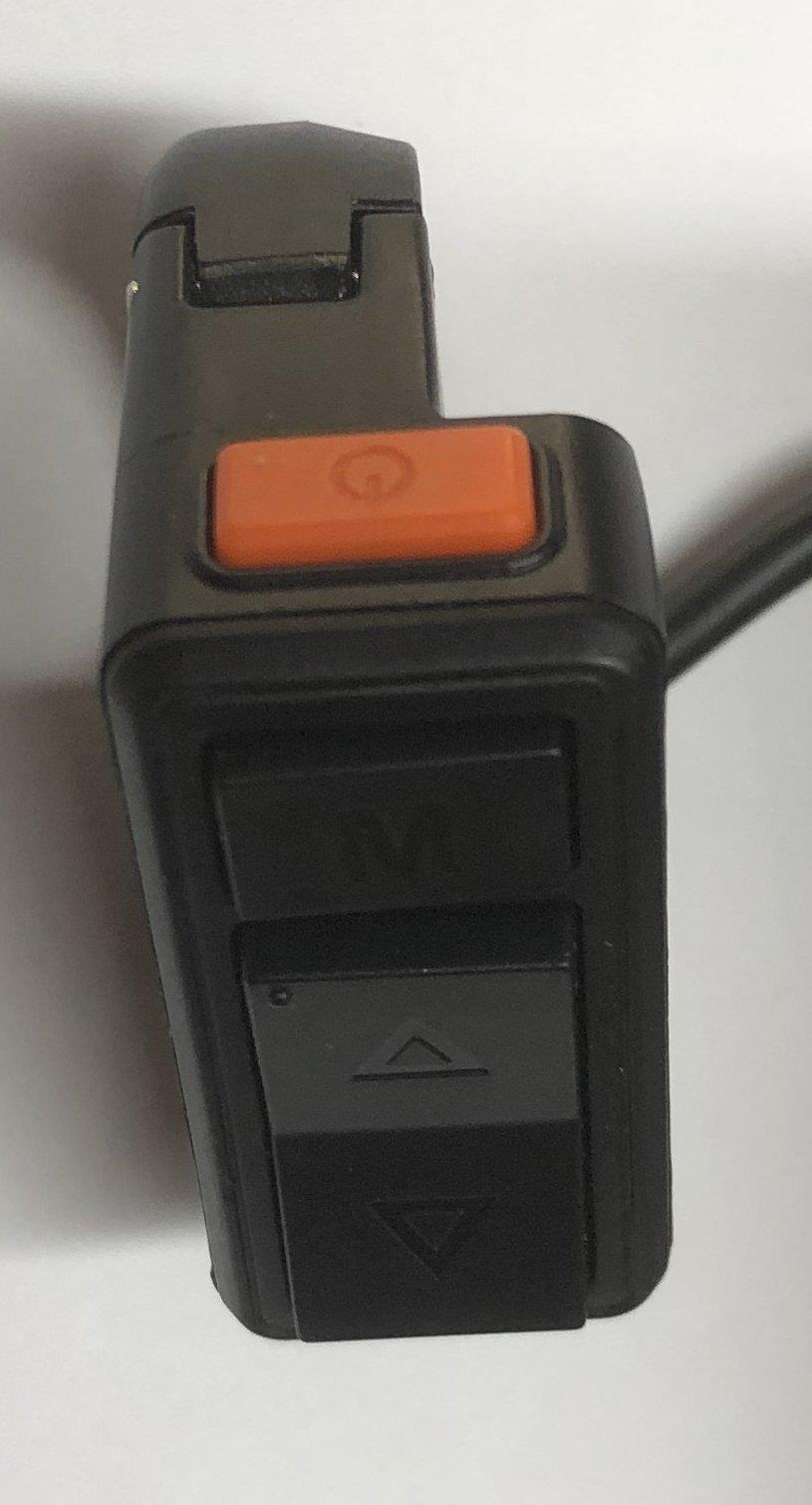

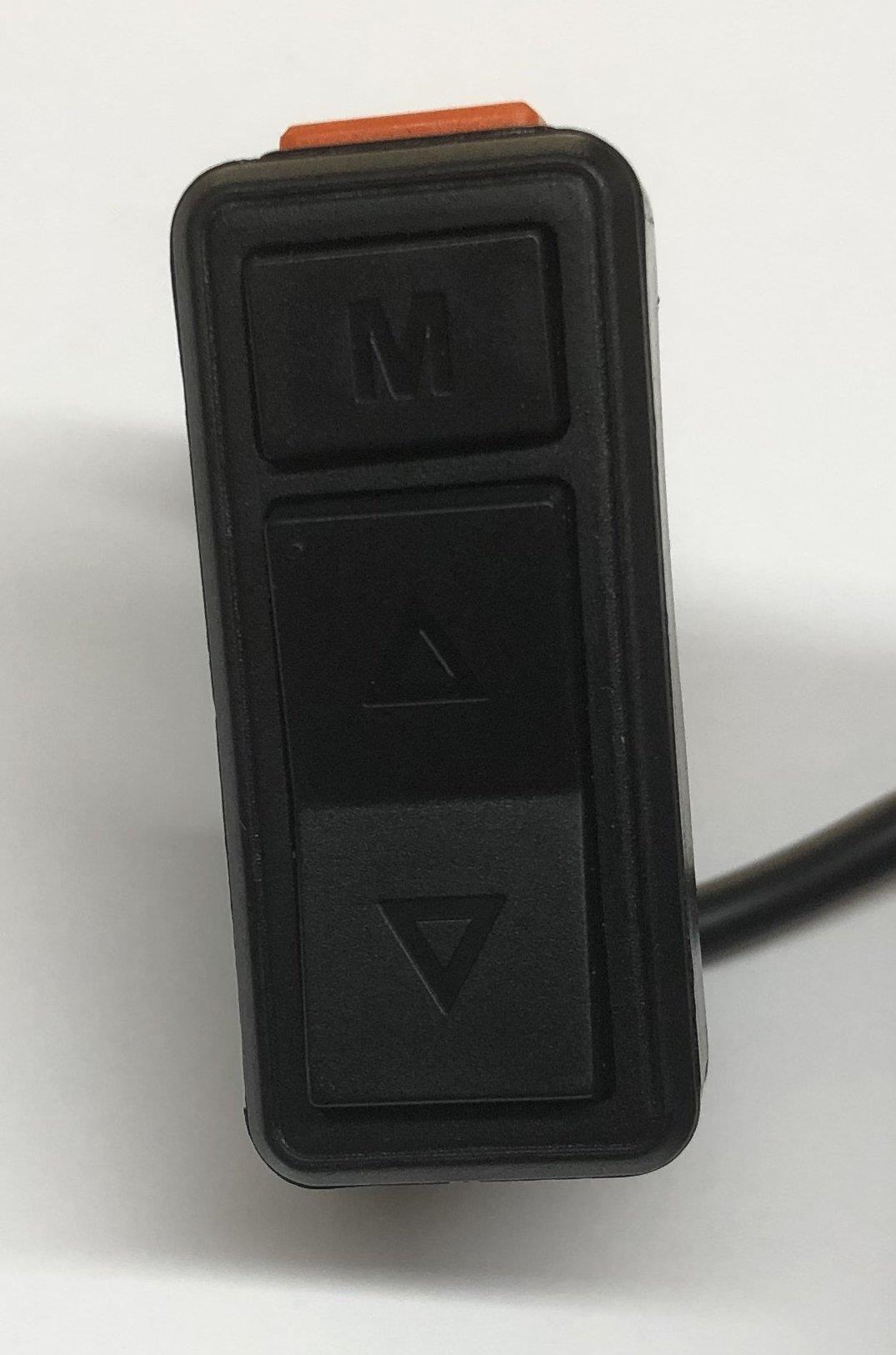

Bedientasten:
- aus
- Motorunterstützung erhöhen
- Motorunterstützung reduzieren
- Schiebehilfe
- Auswahl der Fahrradcomputer-Funktion
- Beleuchtung ein oder aus

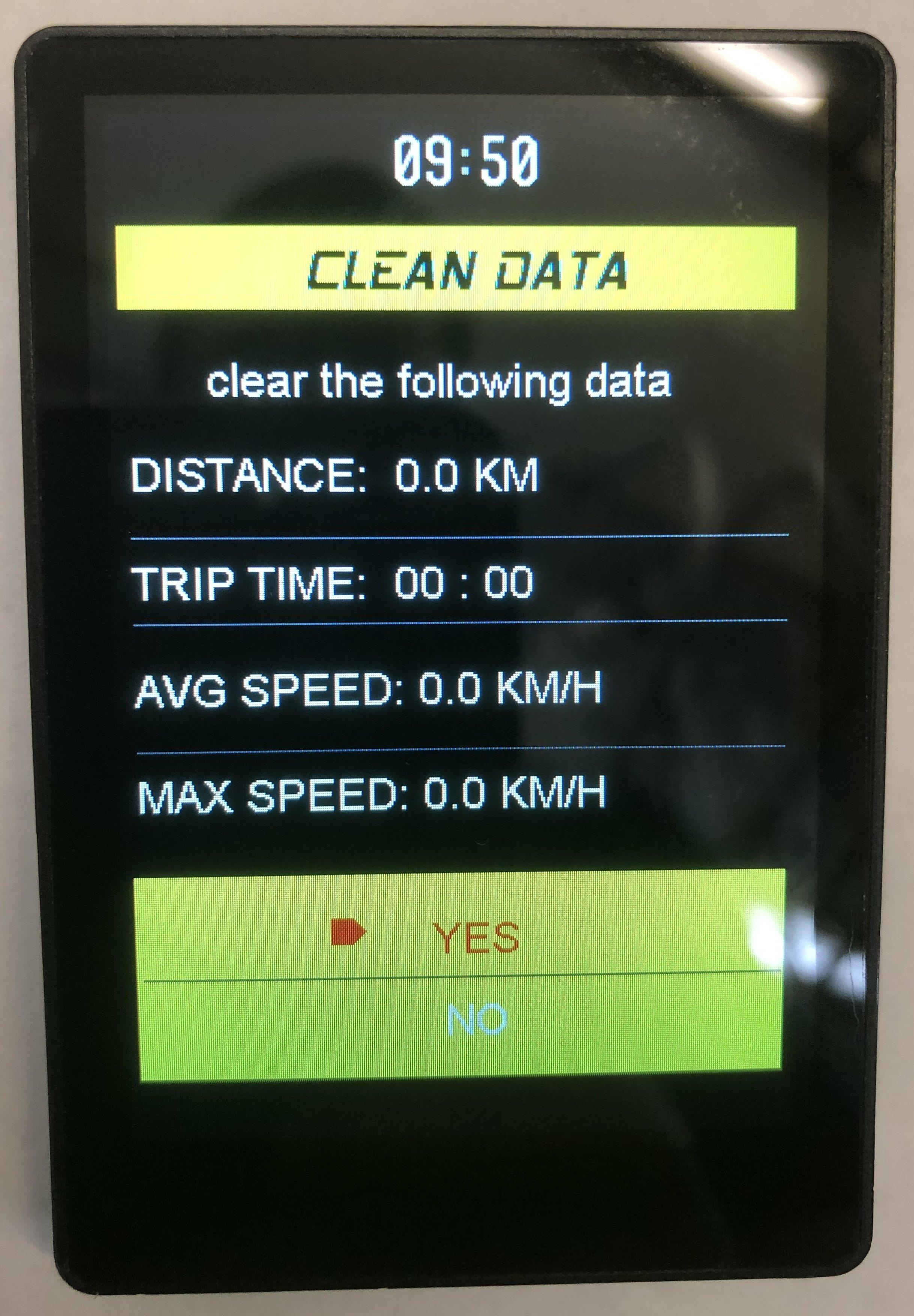

- Fahrstrecke auf 0 zurücksetzen
Wichtig!
Das Display hat keinen Mini-USB Anschluss, ein Update erfolgt über die Rosenberger Buchse am Akku. Das Display verwendet als Anschlussstecker das Bloks Gen 2 Modell (grau) Sie benötigen je nach bisherigem Display ein komplett neues Kabel zum Motor oder ein Adapterkabel (siehe Bilder und Zubehör).
Dieses Display ist mit Wake-Funktion. Bedeutet, daß das System nicht immer am Akku eingeschaltet werden muß, sondern oben mit der orangen Taste eingeschaltet werden kann (Räder ab Modelljahr 2017, sofern vorbereitet).
Achtung !
Eventuell ist bei der Nachrüstung dieses Displays ein Softwareupdate des Motors erforderlich.
Falls bisher nur 3 Unterstützungsstufen vorhanden waren auf jeden Fall !!
Ansonsten hängt es vom Firmware-Stand Ihres Motors ab.
Achtung !

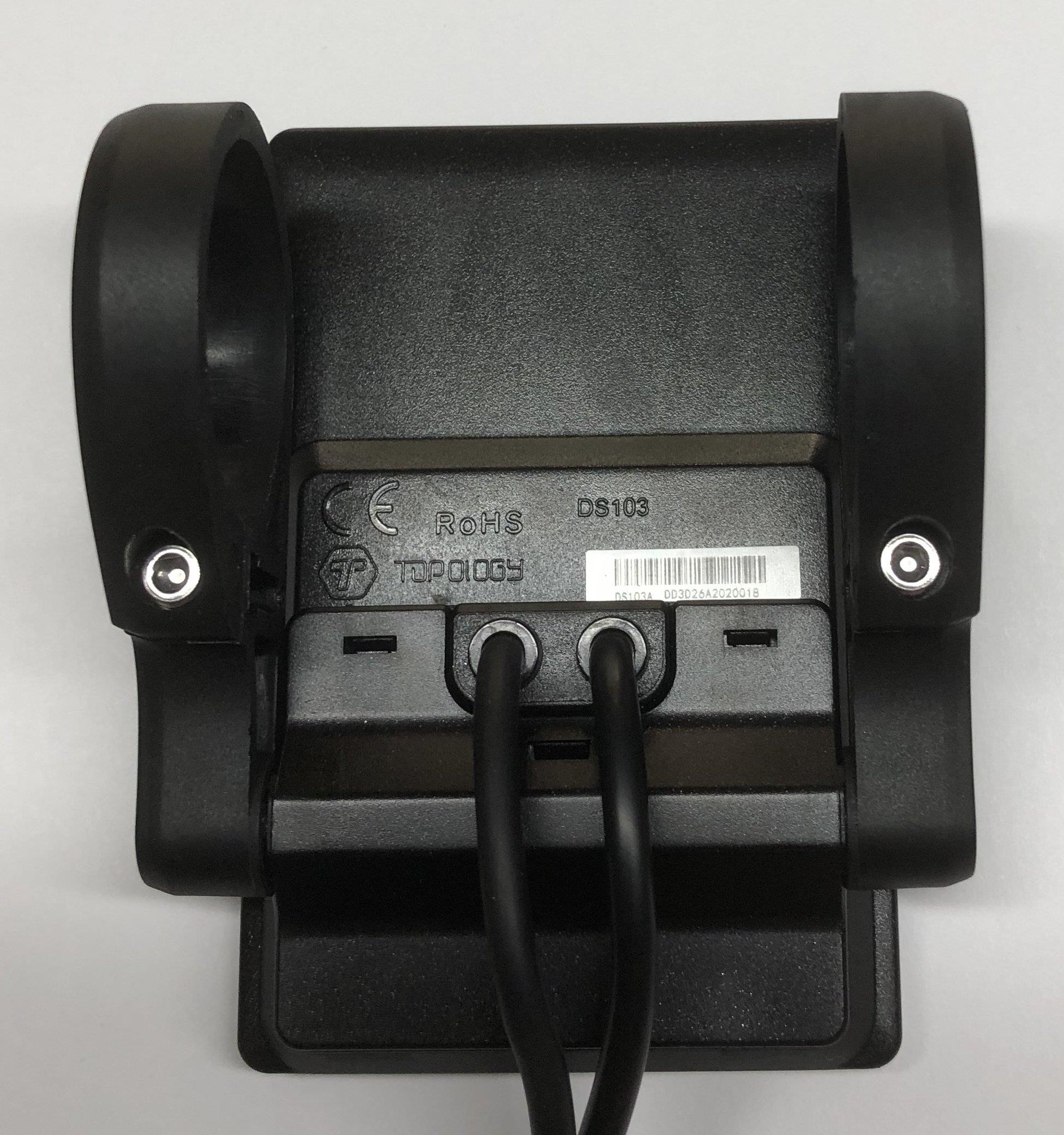

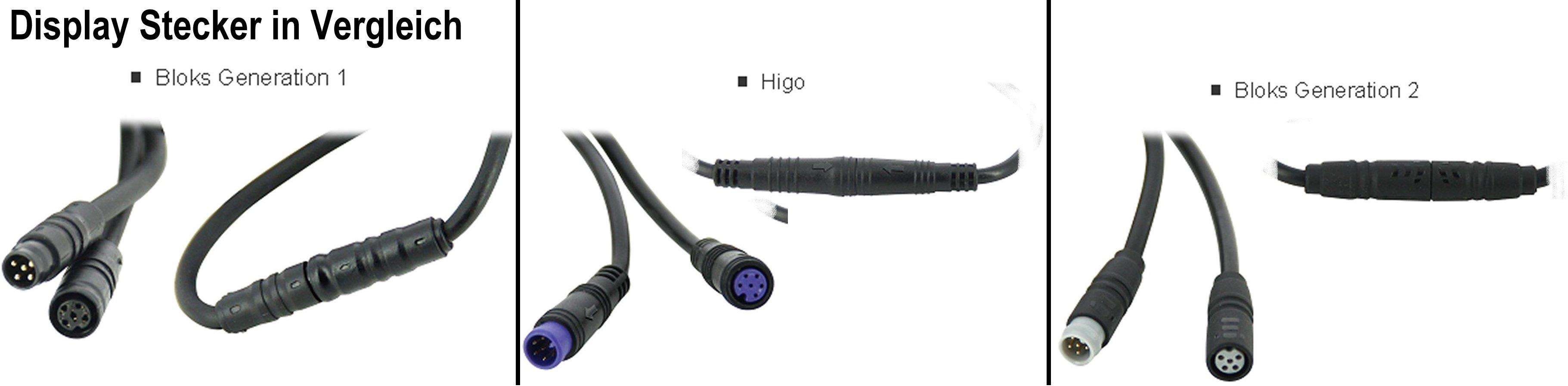

Bitte unbedingt den Stecker beachten (siehe Bilder). Leider müssen wir ca. 30 % der bestellten Artikel umtauschen, da vor der Bestellung nicht geprüft wird, ob es der passende Stecker ist.
Hierdurch werden unnötig Pakete hin- und hergesendet. Also: Der Umwelt zuliebe: bitte nochmals genau den Stecker prüfen.
Unbedingt beachten:

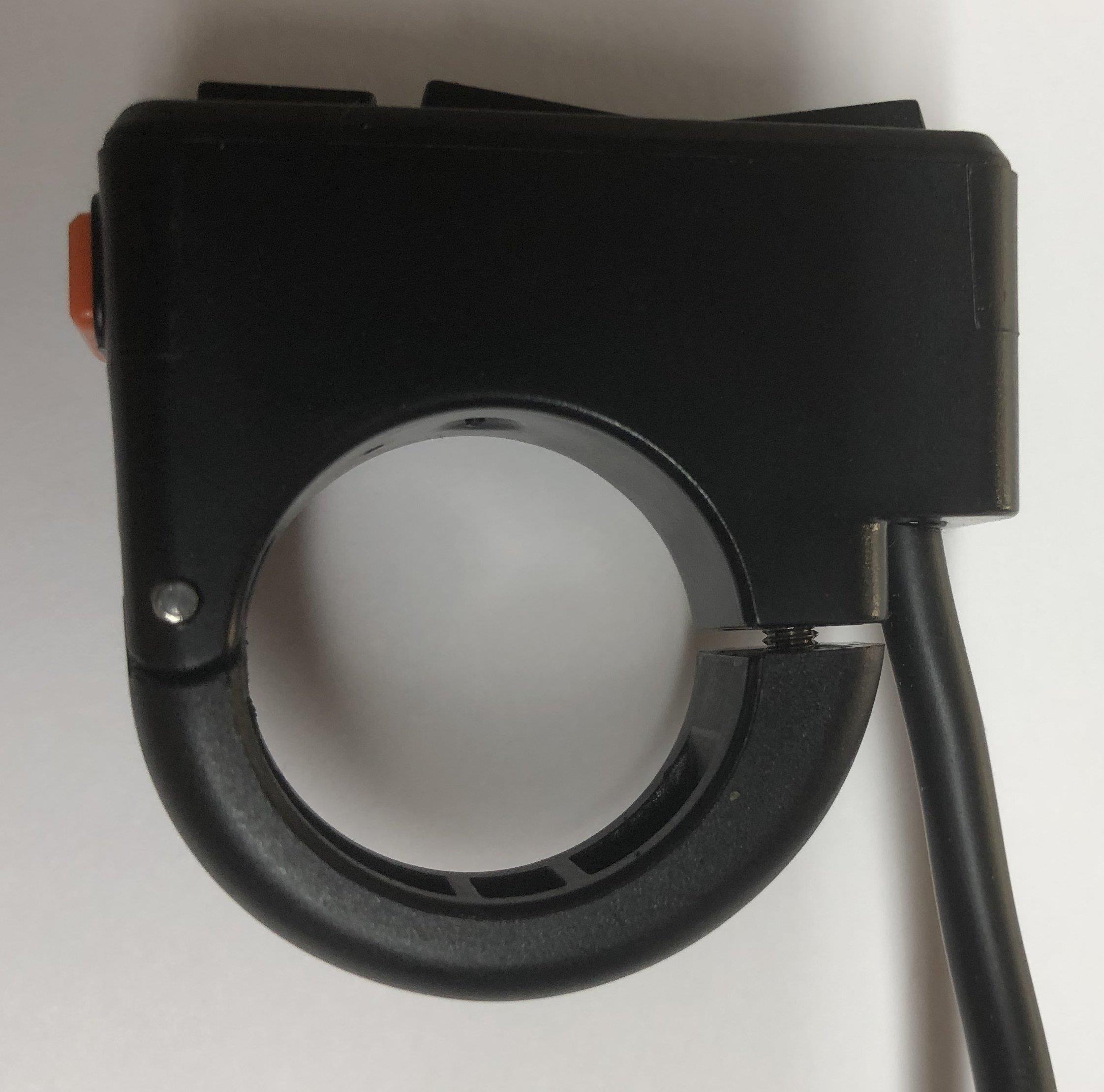

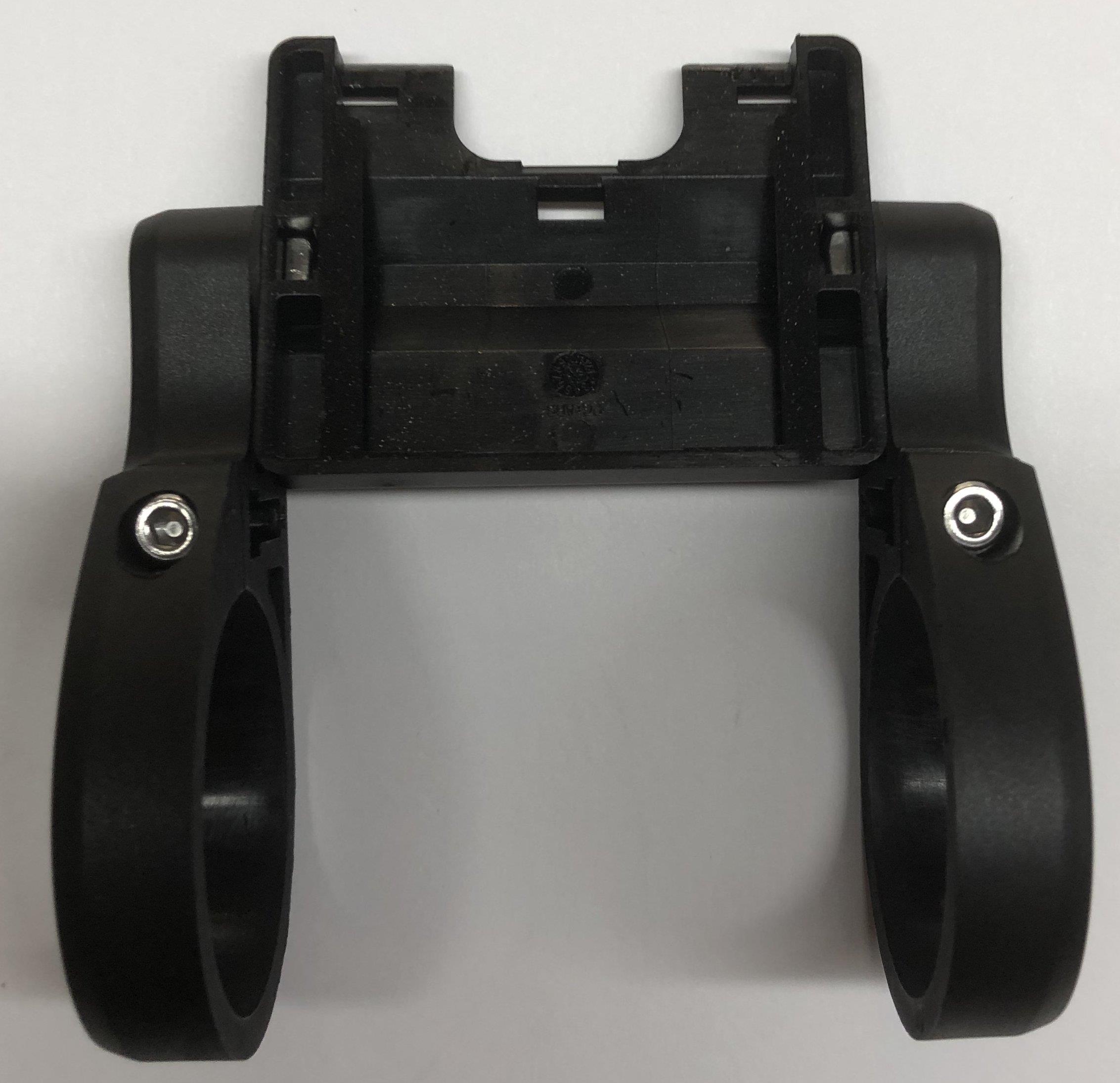

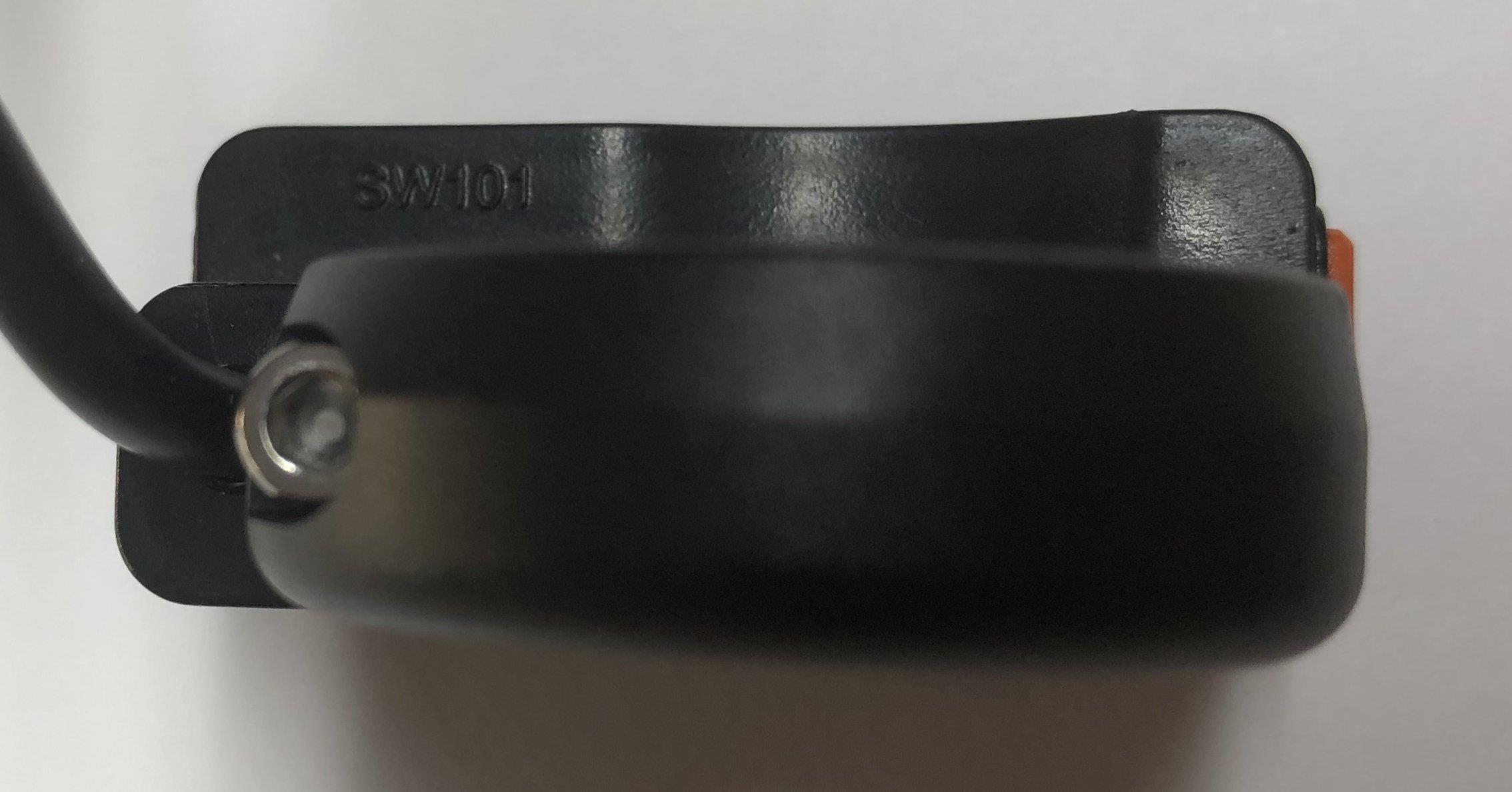

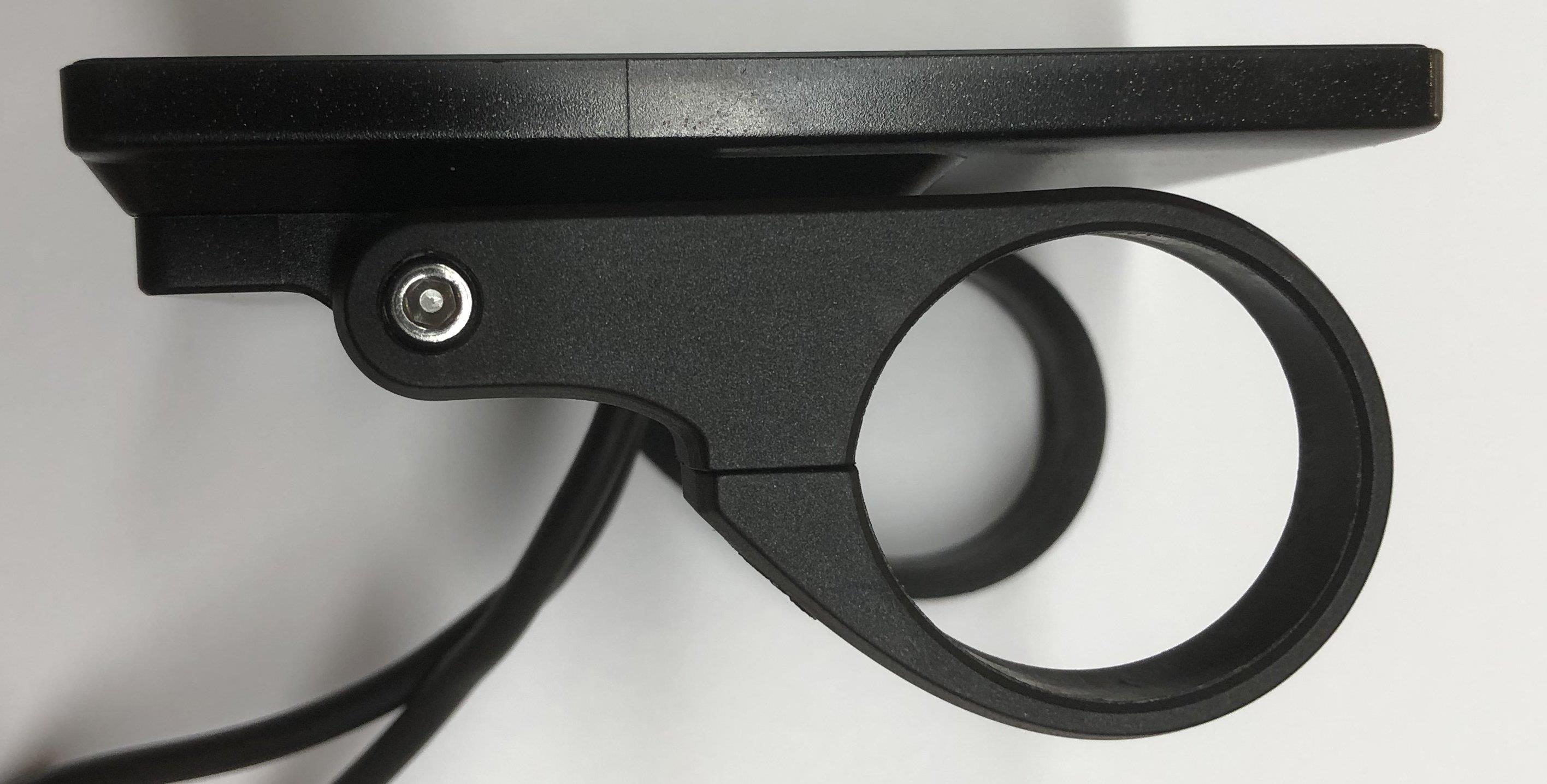

Das maximale Drehmoment der 2.5mm Inbusschraube der Bedieneinheit beträgt 0,2Nm !
Sollte ein höheres Drehmonent angewendet werden kann dies zum Bruch der Schellenaufnahme der Bedieneinheit führen, die nicht reparabel ist. Es müßte also ein neues Display gekauft werden.
| Stecker: | Gen.2 |
|---|
